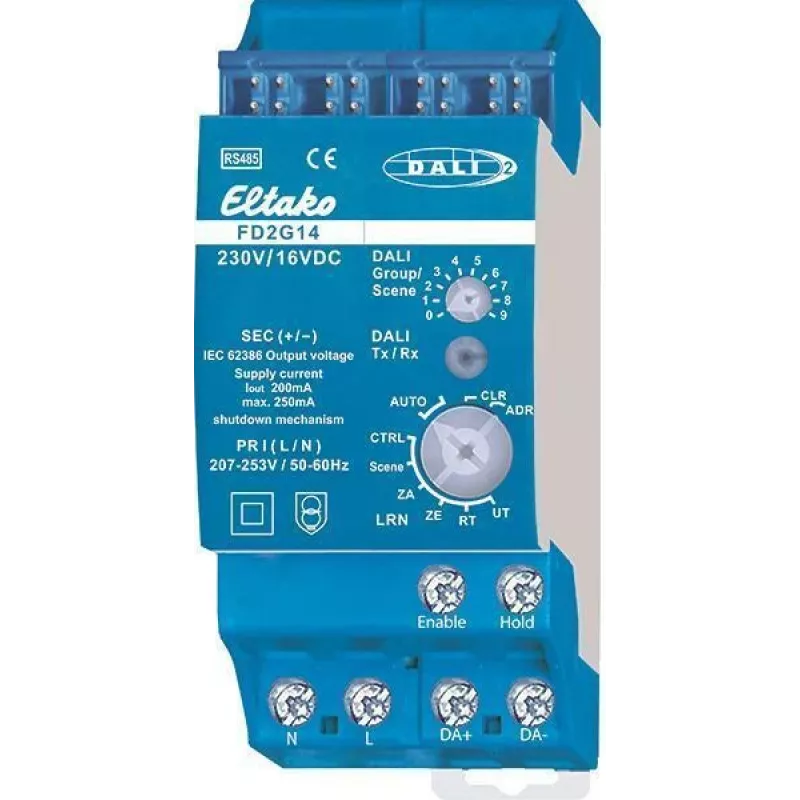

Eltako RS485-Bus DALI-2 vārteja FD2G14 (30014045)

Iebūvējama vārteja, kas savieno Eltako RS485 ēku automatizācijas busu ar DALI-2 apgaismojuma busu, ļaujot vadīt un uzraudzīt līdz pat 64 DALI-2 gaismekļiem un 16 DALI-2 ievades ierīcēm no vienas līnijas. Ierīcei ir iebūvēts 100 mA DALI barošanas avots un galvaniskā izolācija starp busiem.

Galvenās priekšrocības

• Atbalsta līdz 64 DALI-2 kontrolierīcēm (control gears) un 16 DALI-2 ievades ierīcēm
• Iebūvēts DALI barošanas avots nodrošina līdz 100 mA uz DALI līnijas
• Galvaniskā izolācija starp RS485 un DALI busiem drošai darbībai
• Iebūvējams dizains – montāža standarta sadales kārbās (IP20)
• Programmaparatūras atjaunināšana iespējama, izmantojot PCT14 rīku

Kam piemērota

Šī vārteja ir paredzēta profesionāļiem, kas integrē DALI-2 apgaismojuma sistēmas Eltako RS485 ēku automatizācijas projektos. Tā ir ideāla, ja nepieciešams paplašināt esošo Eltako sistēmu ar modernu apgaismojuma vadību, saglabājot vienkāršu konfigurāciju un uzticamu darbību.

Tehniskā specifikācija

• Vārtejas tips: RS485-Bus uz DALI-2
• DALI standarts: DALI-2 (IEC 62386)
• DALI līniju skaits: 1
• Maks. DALI kontrolierīces: 64
• Maks. DALI-2 ievades ierīces: 16
• Iebūvēts DALI barošanas avots: jā, maks. 100 mA
• Darba spriegums: 12V DC no Eltako RS485 busa
• Strāvas patēriņš: maks. 20 mA (bez DALI slodzes)
• Montāža: iebūvējama / sadales kārbā
• Konfigurācija: Eltako PCT14 PC rīks, izmantojot USB485 interfeisu
• Galvaniskā izolācija: jā
• Aizsardzības klase: IP20
• Apkārtējās vides temperatūra: -20°C līdz +50°C
• Korpusa materiāls: plastmasa
• Savienojumi: skrūvju spailes
• Programmaparatūras atjaunināšana: jā

Kā lietot

Uzstādiet vārteju standarta sadales kārbā. Pievienojiet RS485 busu un DALI-2 līniju, izmantojot skrūvju spailes. Konfigurējiet ierīci ar Eltako PCT14 programmatūru, savienojot datoru ar USB485 interfeisu. Pēc konfigurācijas vārteja automātiski nodrošinās saziņu starp abiem busiem.

Padoms: pirms konfigurācijas pārliecinieties, ka DALI līnijā nav pārsniegts maksimālais 100 mA strāvas patēriņš, lai izvairītos no barošanas avota pārslodzes. Regulāri atjauniniet programmaparatūru, lai iegūtu jaunākās funkcijas un uzlabotu saderību.
