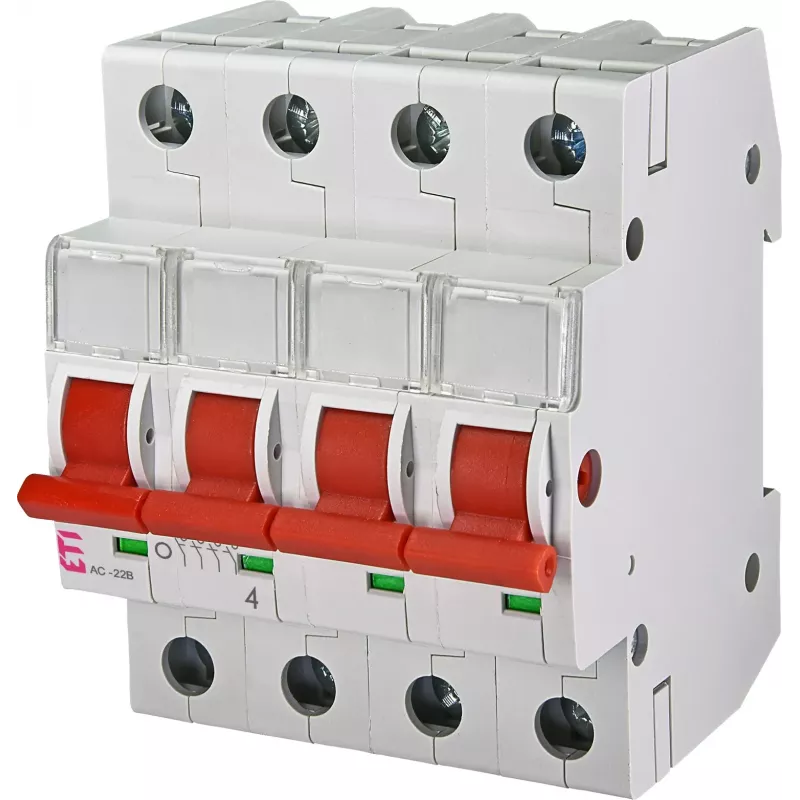

ETI 002423417 panelī montējams slodzes pārtraucējslēdzējs 4-polu 125 A 690 V AC

Elektriķiem un sadales skapju būvētājiem, kuri strādā ar lieljaudas ķēdēm, nepieciešams drošs risinājums, kas ļauj atslēgt un izolēt slodzi zem sprieguma. ETI 002423417 ir 4-polu slodzes pārtraucējslēdzējs ar 125 A nominālo strāvu un 690 V AC darba spriegumu, kas paredzēts montāžai panelī. Tas nodrošina uzticamu ieslēgšanu un atslēgšanu sadales iekārtās, motoru vadības centros un citās barošanas sadales sistēmās.

Kam paredzēts

Šis slēdzis ir domāts elektriķiem, sadales skapju montētājiem un apkopes inženieriem, kuriem nepieciešams izturīgs atslēgšanas risinājums rūpnieciskām vadības panelēm un elektriskās sadales sistēmām. Tas ir piemērots gan jaunām instalācijām, gan esošu iekārtu modernizācijai.

Galvenās priekšrocības

• 4-polu konfigurācija trīsfāžu ar neitrāli vai četru vadu komutācijai
• 125 A nominālā strāva lieljaudas ķēdēm
• Darba spriegums līdz 690 V AC, piemērots rūpnieciskiem tīkliem
• Panelī montējams dizains integrācijai sadales skapjos
• Augsts izolācijas spriegums 1000 V papildu drošībai
• Impulsa izturības spriegums 8 kV uzticamai darbībai pārejas procesos
• Īsslēguma ieslēgšanas spēja 10 kA maksimumā
• Īsslēguma izturības strāva 2 kA vienu sekundi
• Mehāniskā izturība 20 000 ciklu
• Elektriskā izturība 1500 ciklu pie AC-23A, 400 V
• Plašs spaiļu savienojumu diapazons: 1,5–70 mm² elastīgiem vadiem, 1,5–95 mm² stingriem vadiem
• Darba temperatūras diapazons no -25°C līdz +55°C

Specifikācijas

• Produkta tips: slodzes pārtraucējslēdzējs / slēdzis-atslēdzējs
• Polu skaits: 4
• Nominālā strāva (Ith): 125 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 1000 V
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Nominālā īsslēguma ieslēgšanas spēja (Icm): 10 kA maksimumā
• Nominālā īsslēguma izturības strāva (Icw): 2 kA (1 s)
• Montāžas veids: panelī
• Aizsardzības pakāpe (spailēm): IP20
• Aizsardzības pakāpe (priekšpanelim): IP65 (ar atbilstošu korpusu/rokturi)
• Darba temperatūras diapazons: -25°C līdz +55°C
• Mehāniskā izturība: 20 000 ciklu
• Elektriskā izturība (AC-23A, 400 V): 1500 ciklu
• Spaiļu savienojumu diapazons (elastīgi): 1,5 - 70 mm²
• Spaiļu savienojumu diapazons (stingri): 1,5 - 95 mm²
• Atbilstība standartam: IEC/EN 60947-3
• Komutācijas leņķis: 90°

Kā lietot

Slēdzis tiek montēts sadales skapja panelī, un tā rokturis tiek izvadīts caur priekšpanelī. Pirms montāžas pārliecinieties, ka skapī ir pietiekami daudz vietas un ka tiek izmantots atbilstošs korpuss un rokturis, lai sasniegtu IP65 aizsardzību priekšpanelim. Savienojot vadus, izmantojiet atbilstošas kabeļu uzmavas un ievērojiet ražotāja norādītos pievilkšanas momentus. Pēc uzstādīšanas pārbaudiet, vai slēdzis darbojas bez aizķeršanās un vai visi poli vienlaikus ieslēdzas un atslēdzas.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet spaiļu savienojumu pievilkšanas momentu un tīrību. Ja slēdzis tiek izmantots ārpus telpām vai mitrā vidē, vienmēr izmantojiet atbilstošu korpusu ar IP65 aizsardzību. Ievērojiet drošības noteikumus – pirms apkopes vienmēr atslēdziet barošanu.
