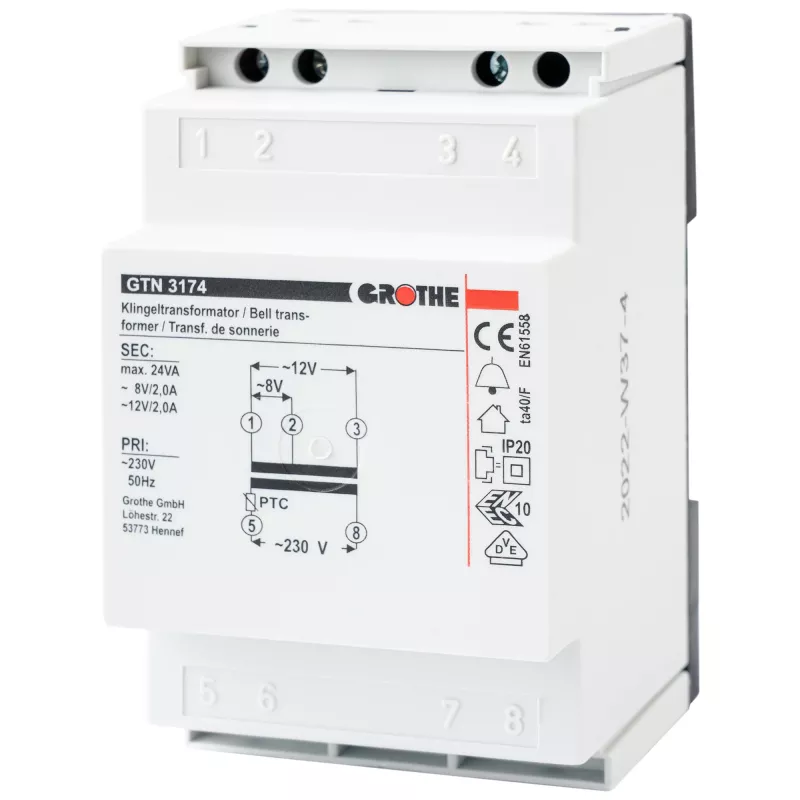

Grothe zvana transformators 3.0/2.0/2.0A GT 3174 (14074)

Grothe GT 3174 ir trīs izejas spriegumu transformators, kas ļauj vienā iekārtā iegūt 4 V, 8 V vai 12 V maiņspriegumu atkarībā no zvana vai cita zema sprieguma patērētāja vajadzībām. Šis risinājums ir praktisks, ja nepieciešams nodrošināt stabilu barošanu dažādām durvju zvana sistēmām bez atsevišķa transformatora katram spriegumam.

Priekšrocības

• Trīs atsevišķi izejas spriegumi: 4 V/3,0 A, 8 V/2,0 A un 12 V/2,0 A – viena iekārta daudzām vajadzībām.
• Īssavienojumdroša konstrukcija nodrošina drošu darbību pat tad, ja zvana ķēdē rodas bojājums.
• Montāža uz DIN sliedes vai virsmas – piemērota gan sadales skapjiem, gan atklātai uzstādīšanai.
• Skrūvju spailes atvieglo vadu pievienošanu un nomaiņu.

Kam piemērots

• Vadu durvju zvana un zvanu sistēmām
• Zema sprieguma signalizācijas shēmām
• Iekštelpu elektroinstalācijām

Galvenie tehniskie dati

• Ieejas spriegums: 230 V AC
• Izeja 1: 4 V AC, 3,0 A
• Izeja 2: 8 V AC, 2,0 A
• Izeja 3: 12 V AC, 2,0 A
• Nominālā jauda: 24 VA
• Frekvence: 50/60 Hz
• Montāža: DIN sliede vai virsmas montāža
• Aizsardzības klase: IP20
• Drošības klase: II
• Īssavienojumdrošs
• Korpusa materiāls: plastmasa
• Darba temperatūra: no -5°C līdz +40°C
• Savienojumi: skrūvju spailes

Kā lietot

Pievienojiet 230 V AC barošanu transformatora ieejas spailēm. Izvēlieties izejas spaili atbilstoši jūsu zvana vai cita patērētāja nominālajam spriegumam un strāvai. Piemēram, ja zvanam nepieciešams 8 V, izmantojiet atbilstošo izeju. Pārliecinieties, ka kopējā slodze nepārsniedz attiecīgās izejas maksimālo strāvu. Uzstādiet transformatoru sausā, labi vēdinātā vietā, ievērojot vietējos elektroinstalācijas noteikumus.

Ieteikumi

Pirms pieslēgšanas vienmēr pārbaudiet sava zvana vai cita patērētāja sprieguma un strāvas prasības. Izvēlieties tuvāko pieejamo izejas spriegumu, kas nepārsniedz ierīces maksimālo strāvu. Ja nepieciešama palīdzība, konsultējieties ar kvalificētu elektriķi.
