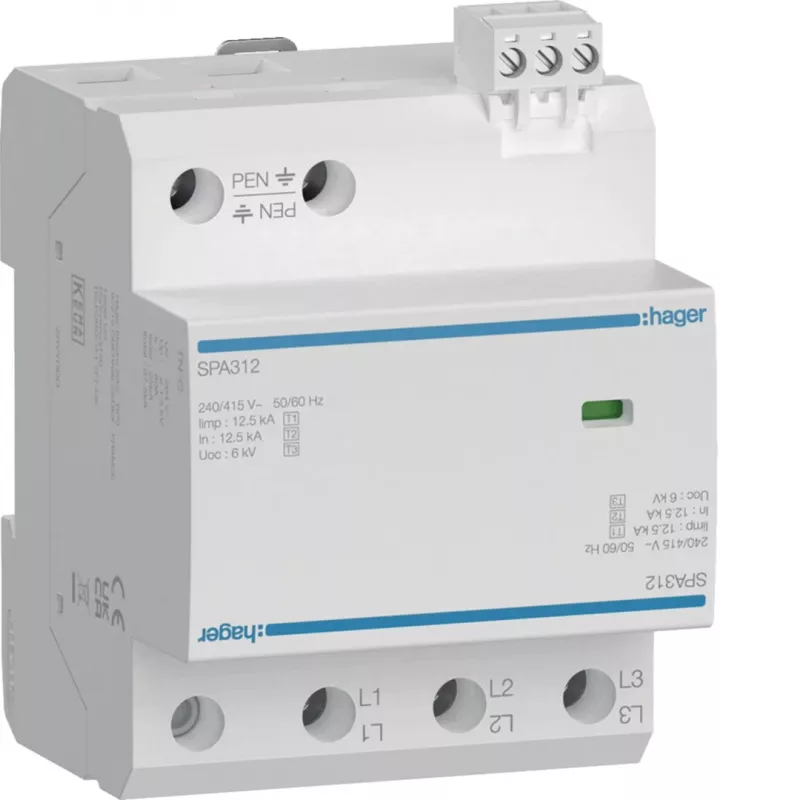

Hager SPA312 Type 1+2+3 pārsprieguma aizsardzības ierīce, 3-poliem, 12,5 kA, TN-C, DIN sliedei

Hager SPA312 ir kombinēta Type 1+2+3 pārsprieguma aizsardzības ierīce, kas iztur 12,5 kA impulsa strāvu uz polu (10/350 µs) – tas nozīmē, ka tā spēj absorbēt tiešu zibens spērienu enerģiju TN-C sistēmās.

Kas padara to īpašu

• Augsta impulsa strāvas izturība: 12,5 kA uz polu (10/350 µs)
• Kombinētā Type 1+2+3 aizsardzība – viena ierīce visiem līmeņiem
• Tālvadības signalizācijas kontakts statusa uzraudzībai
• Iebūvēts atdalītājs drošai atslēgšanai
• Vizuālā statusa indikācija (zaļš/sarkans)

Tehniskie dati

• Polu skaits: 3
• Zemējuma sistēma: TN-C
• Nominālā izlādes strāva (In): 20 kA uz polu (8/20 µs)
• Maksimālā izlādes strāva (Imax): 50 kA uz polu (8/20 µs)
• Nominālais spriegums (Un): 230/400 V AC
• Reakcijas laiks: < 25 ns
• Maksimālais aizsargdrošinātājs: 160 A gG
• Darba temperatūras diapazons: -25 līdz +60 °C
• Montāža: DIN sliedei, 3 moduļi (TE)

Kam piemērota

Šī ierīce ir paredzēta rūpnieciskām un komerciālām TN-C elektroinstalācijām, kur nepieciešama uzticama aizsardzība pret pārspriegumiem un zibens radītiem impulsiem. Tā ir ideāla vietās, kur atrodas jutīgas iekārtas – datori, vadības sistēmas, telekomunikāciju aprīkojums.

Kā lietot

Uzstādiet SPA312 uz DIN sliedes sadales skapī, ievērojot TN-C sistēmas prasības. Pievienojiet fāzes un PEN vadus atbilstoši shēmai. Iebūvētais atdalītājs nodrošina drošu atslēgšanu, bet tālvadības kontakts ļauj integrēt statusa signalizāciju ēkas vadības sistēmā. Pārbaudiet vizuālo indikatoru – zaļš nozīmē normālu darbību, sarkans – nepieciešama nomaiņa.

Padoms: Lai nodrošinātu pilnīgu aizsardzību, uzstādiet SPA312 pēc iespējas tuvāk ievadam un pārliecinieties, ka aizsargdrošinātājs nepārsniedz 160 A gG. Regulāri pārbaudiet indikatoru – pēc pārsprieguma notikuma tas var mainīties uz sarkanu.
