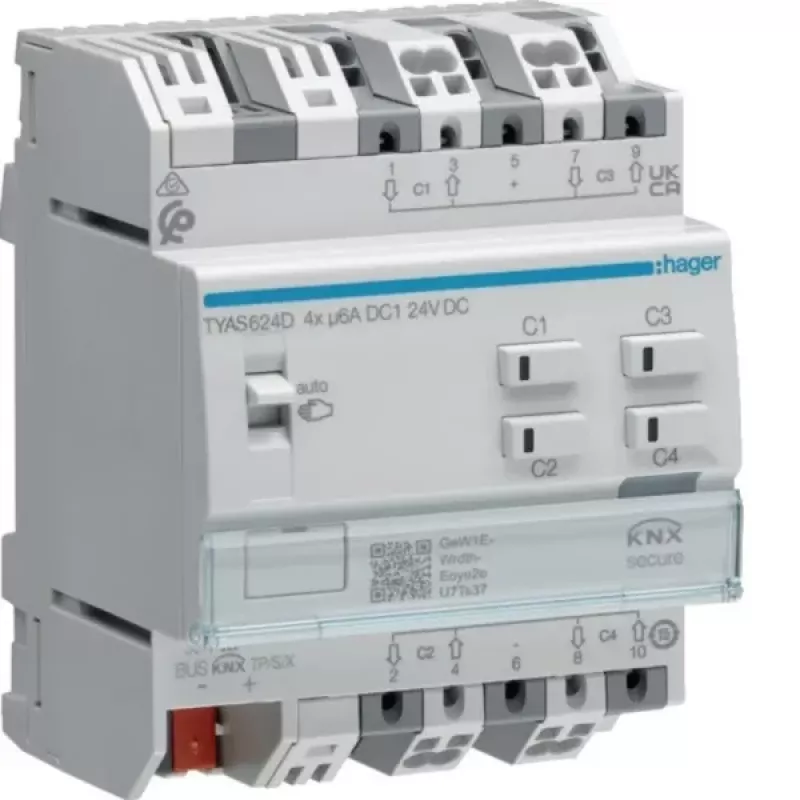

Hager TYAS624D KNX Secure 4 kanālu žalūziju/ruļļu piedziņas aktuators 24V DC

KNX sistēmu integrētājiem un ēku automatizācijas speciālistiem, kuri projektos izmanto 24V DC žalūziju vai ruļļu motorus, bieži vien ir jārisina problēma: kā vienā ierīcē apvienot vairāku motoru vadību, vienlaikus nodrošinot drošu komunikāciju. Hager TYAS624D piedāvā risinājumu – četrus neatkarīgus kanālus vienā 4 moduļu DIN sliedes ierīcē ar iebūvētu KNX Secure šifrēšanu.

Kam paredzēts

Šis aktuators ir paredzēts profesionāļiem, kuri uzstāda un konfigurē KNX sistēmas dzīvojamās un komerciālās ēkās. Tas ir īpaši piemērots projektiem, kuros tiek izmantoti 24V DC motori un tiek prasīta KNX Secure atbalsts, lai aizsargātu komunikāciju pret nesankcionētu piekļuvi.

Galvenās iezīmes

• 4 neatkarīgi žalūziju/ruļļu kanāli, katrs ar 3 A motora strāvu.
• KNX Secure atbalsts šifrētai komunikācijai, konfigurējams ar ETS.
• Manuālā vadība, izmantojot lokālos pogas katram kanālam.
• Pozīcijas kontrole un līstīšu regulēšana precīzai žalūziju novietošanai.
• Ainu integrācija, saules aizsardzība, vēja/lietus trauksmes un bloķēšanas funkcijas.
• Montāža uz DIN sliedes, platums 4 TE (72 mm).
• Barošana no KNX kopnes, maks. 15 mA kopnes strāvas patēriņš.
• Pārslodzes un īssavienojuma aizsardzība katram kanālam.

Specifikācijas

• Kopnes sistēma: KNX
• KNX drošība: Jā (KNX Secure)
• Kanālu skaits: 4
• Aktuatora tips: Žalūziju / ruļļu aktuators
• Motora darba spriegums: 24V DC
• Maks. komutācijas strāva uz kanālu: 3 A
• Montāžas tips: DIN sliede (MDRC)
• Moduļa platums: 4 TE (72 mm)
• Manuālā vadība: Jā, ar lokālajām pogām katram kanālam
• Vadības funkcijas: Pozīcijas kontrole, līstīšu regulēšana, ainu integrācija, saules aizsardzība, vēja/lietus trauksmes integrācija, bloķēšanas aizsardzība
• Programmatūra: ETS (Engineering Tool Software)
• Aizsardzības klase: IP20
• Darba temperatūras diapazons: 0 līdz +45 °C
• Uzglabāšanas temperatūras diapazons: -25 līdz +70 °C
• Kopnes strāvas patēriņš: Maks. 15 mA
• Savienojuma tips: Skrūvju spailes
• Pārslodzes aizsardzība: Jā
• Īssavienojuma aizsardzība: Jā
• Barošanas spriegums (elektronika): No KNX kopnes
• Motora tipa saderība: DC motori

Kā lietot

Pēc montāžas uz DIN sliedes pievienojiet 24V DC motorus attiecīgajiem kanāliem, ievērojot polaritāti. Savienojiet ierīci ar KNX kopni. Programmēšana notiek ar ETS; aktivizējiet KNX Secure, lai aizsargātu ierīci. Konfigurējiet katru kanālu atbilstoši motora parametriem un vajadzīgajām funkcijām (pozīcija, ainas, saules aizsardzība utt.).

Padomi

Pārliecinieties, ka 24V DC motora barošana ir atsevišķa no KNX kopnes sprieguma. Pirms ekspluatācijas sākšanas izmantojiet lokālās pogas, lai pārbaudītu katra kanāla darbību. ETS konfigurācijā noteikti iespējojiet KNX Secure, lai novērstu nesankcionētas komandas. Ievērojiet maksimālo strāvu 3 A uz kanālu – nepārslogojiet aktuatoru.
