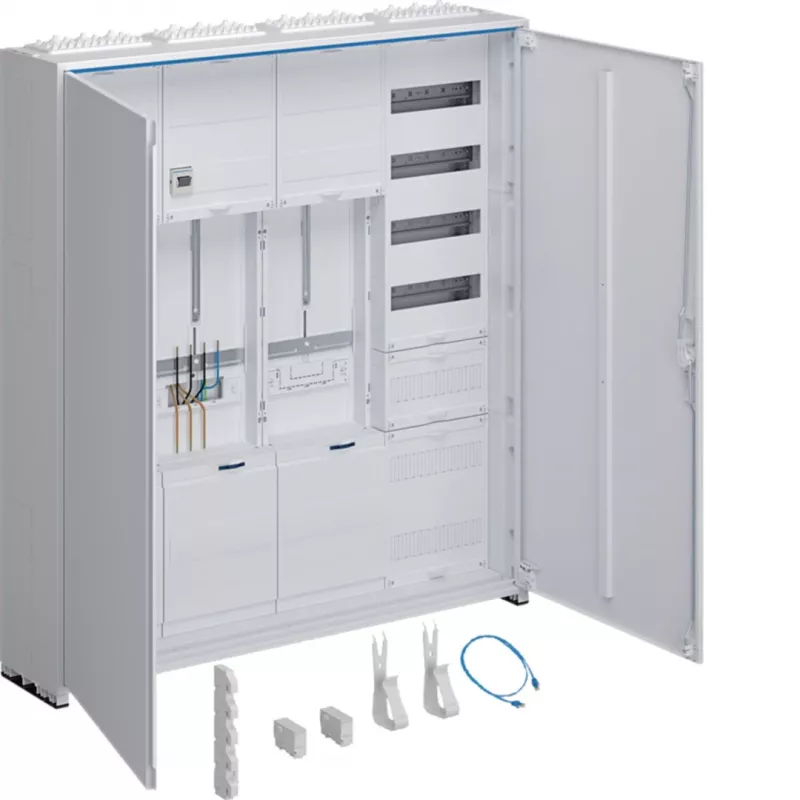

Hager universZ pilnīgs skaitītāju un sadales skapis, virsapmetuma, 2 skaitītāju vietas, 3-punktu, APZ lauks, 60 moduļi, balts ZB343Q29ENT

Elektroinstalācijās dzīvojamās un komerciālās ēkās nepieciešams centrālais korpuss, kas droši uzņem skaitītāju, galveno slēdzi un sadales ķēdes, vienlaikus nodrošinot ērtu piekļuvi komunālo pakalpojumu un apkopes personālam. Hager universZ pilnīgais skapis to atrisina, apvienojot 3-punktu skaitītāja paneli, APZ lauku un sadales sekciju vienā virsapmetuma iekārtā.

Kam paredzēts

Šis skapis ir paredzēts elektriķiem un paneļu montētājiem, kuriem nepieciešams atbilstošs, uzstādīšanai gatavs korpuss uzskaitei un jaudas sadalei jaunos vai rekonstrukcijas projektos. Tas ir piemērots gadījumos, kad vienā skapī jāievieto komunālo pakalpojumu skaitītājs, galvenais atslēgējs un atzaru ķēžu aizsardzība.

Galvenās iezīmes

• Pilnīgs skapis ar 2 skaitītāju vietām uz 3-punktu stiprinājuma, piemērots trīsfāžu uzskaitei
• Integrēts APZ lauks (Anschlussplatz Zählerplatz) komunālo pakalpojumu pieslēgumam un aizzīmogošanai
• Viens sadales lauks ar 60 moduļiem (5 rindas pa 12 moduļiem katrā) uz DIN sliedēm
• Virsapmetuma dizains ar iepriekš izgrieztiem caurumiem kabeļu ievadei augšpusē, apakšā un sānos
• Necaurspīdīgas tērauda durvis ar pagriežamu sviras slēdzeni un cilindra ieliktni drošai piekļuvei
• Balts tērauda loksnes korpuss, RAL 9010, ar IP44 aizsardzību

Specifikācijas

• Sērija: Hager universZ
• Montāžas veids: Virsapmetuma
• Skaitītāju vietu skaits: 2 (3-punktu)
• Sadales lauku skaits: 1
• Moduļi uz sadales lauku: 60 (5 x 12)
• Aizsardzības klase: IP44
• Materiāls: Tērauda loksne
• Krāsa: Balta (RAL 9010)
• Durvju tips: Necaurspīdīgas tērauda durvis
• Nominālā strāva: līdz 63 A
• Nominālais spriegums: 230/400 V AC
• Fāžu skaits: 3-fāžu
• Aizsardzības pakāpe: IK07
• Kopņu sistēma: 5-polu
• Standarti: DIN VDE 0603-1, VDE-AR-N 4100
• Kabeļu ievade: Iepriekš izgriezti caurumi (augšā, apakšā, sānos)
• Slēdzenes tips: Pagriežama sviras slēdzene ar cilindra ieliktni
• Iekšējās režģa vienības: 7 GU

Padomi

Pirms uzstādīšanas pārbaudiet vietējās komunālo pakalpojumu prasības skaitītāja paneļa konfigurācijai. APZ lauks ļauj komunālajiem pakalpojumiem veikt aizzīmogošanu, nodrošinot pret manipulācijām drošu uzskaiti. Plānojiet kabeļu maršrutus, izmantojot iepriekš izgrieztos caurumus, lai saglabātu IP44 aizsardzību.
