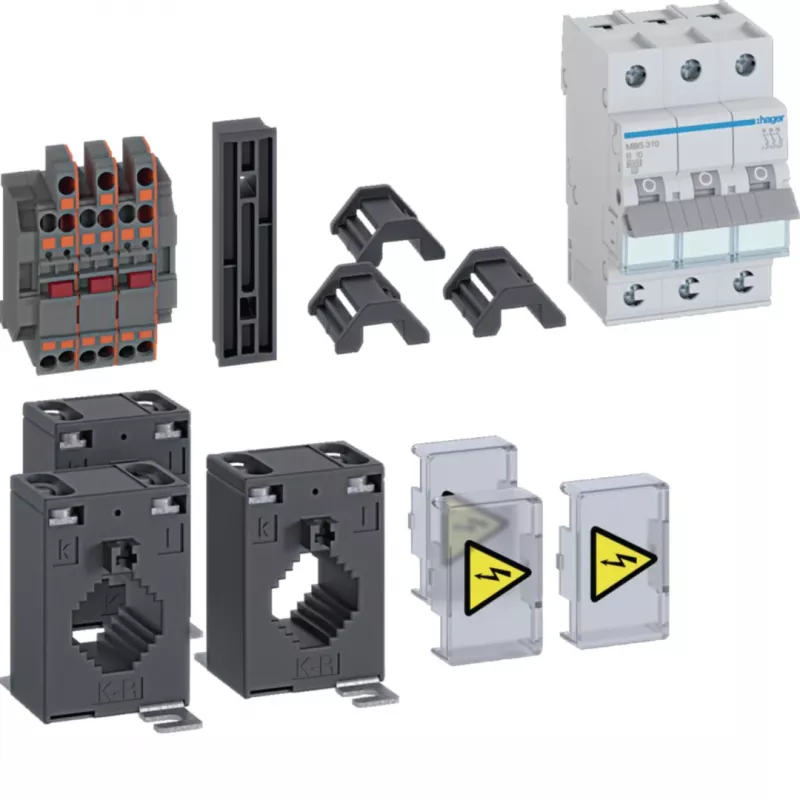

HAGER ZY2505LM strāvas transformatora komplekts 250/5 A, 1. klase, 2,5 VA

20,5 mm caurlaides atvere — tieši tik daudz vietas vajag, lai HAGER ZY2505LM strāvas transformatora komplektu iebīdītu DIN sliedē vai pieskrūvētu panelī, un tas jau mēra 250 A primāro strāvu ar 5 A sekundāro. Nekādu lieku vadu, nekādu papildu spailu — tikai precīza strāvas kontrole.

Kāpēc izvēlēties šo komplektu

Transformators ir paredzēts slodzes pārvaldībai un enerģijas uzskaitei. 1. precizitātes klase un 2,5 VA nominālā jauda nodrošina stabilus rādījumus pat tad, ja tīklā ir citas iekārtas. Darba frekvence 50/60 Hz, maksimālais darba spriegums 0,72 kV un izolācijas spriegums 3 kV — droši gan sadales skapjos, gan rūpnieciskās vidēs.

Kam piemērots

• Elektroenerģijas uzskaites sistēmām
• Slodzes pārvaldības risinājumiem
• Sadales paneļiem un skapjiem
• Profesionāļiem, kas strādā ar kompaktiem mērīšanas mezgliem

Galvenie tehniskie dati

• Primārā strāva: 250 A
• Sekundārā strāva: 5 A
• Precizitātes klase: 1. klase
• Nominālā jauda: 2,5 VA
• Maksimālais darba spriegums: 0,72 kV
• Izolācijas spriegums: 3 kV
• Frekvence: 50/60 Hz
• Montāža: DIN sliede, skrūvju stiprinājums
• Caurlaides atveres diametrs: 20,5 mm
• Komplektā iekļauti: 1 strāvas transformators
• Savienojuma tips: skrūvju spailes
• Darba temperatūra: no -5 līdz +50 °C
• Aizsardzības klase: IP20
• Atbilst standartam: IEC 61869-2

Kā lietot

Uzstādiet transformatoru uz DIN sliedes vai piestipriniet ar skrūvēm. Izvelciet primāro vadu caur 20,5 mm atveri, pievienojiet sekundāro ķēdi pie skrūvju spailēm un pievienojiet mērierīcei. Pārbaudiet, vai slodze nepārsniedz 2,5 VA, lai saglabātu 1. klases precizitāti.

Padoms: vienmēr pārliecinieties, ka sekundārā ķēde ir noslēgta ar slodzi vai īssavienota, pirms primārās strāvas padeves — atvērta sekundārā ķēde var radīt bīstamu spriegumu. Regulāri pārbaudiet spailu savienojumus, lai izvairītos no pārejas pretestības pieauguma.
