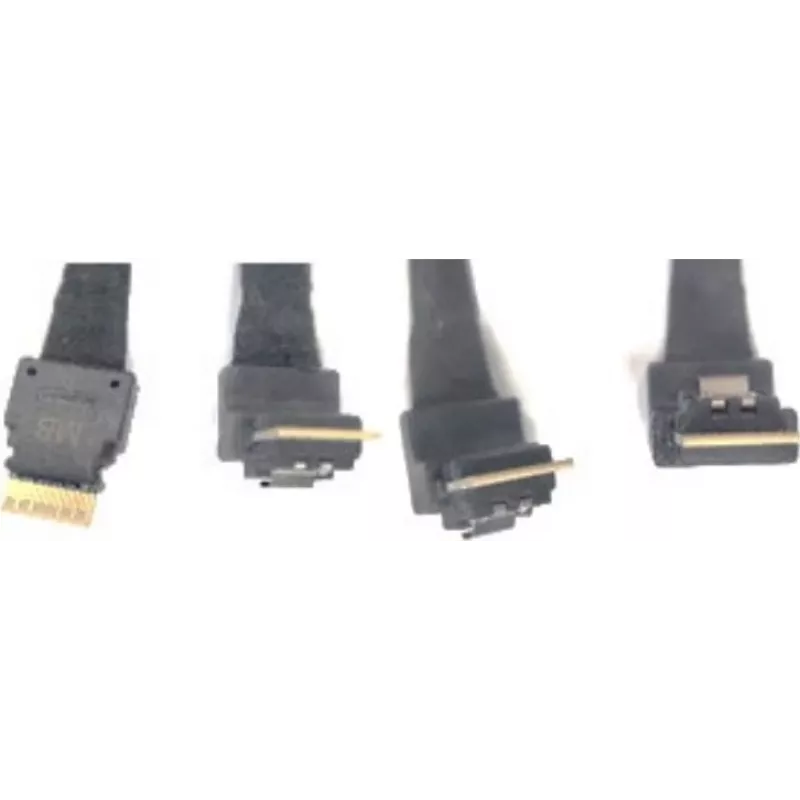

SAS kabelis Intel CYPCBLSLINTKIT SlimSAS uz SlimSAS

Šis ir rezerves kabeļu komplekts Intel CYPCBLSLINTKIT, kas paredzēts 1U un 2U Intel serveru sistēmām, īpaši saderīgs ar Intel Server M50CYP un Intel Server Board M50CYP. Komplekts nodrošina strāvas un datu savienojumus starp servera mātesplati un SAS starplikas vai midplane karti. Ņemiet vērā: sistēma neatbalsta vienlaicīgu SAS starplikas un midplane kartes lietošanu.

Praktiski lietošanas scenāriji

• Uzstādot jaunu SAS starplikas karti Intel M50CYP serverī, lai paplašinātu disku pieslēgšanas iespējas.
• Nomainot nolietotus vai bojātus kabeļus esošā serverī, lai atjaunotu pilnu veiktspēju.
• Pievienojot midplane karti, ja nepieciešams savienot vairākus diskus bez starplikas.

Galvenās specifikācijas

• Ražotājs: Intel
• MPN: CYPCBLSLINTKIT
• EAN: 5032037213073
• Savienotāja tips: SlimSAS uz SlimSAS (vairāki SlimSAS vadi)
• Iekļautie kabeļi un garumi: viens 125/355 mm strāvas sadalītāja kabelis (savieno mātesplates 12 V strāvas savienotāju ar midplane/starplikas karti), viens 610 mm I2C kabelis (10-pin uz 10-pin, mātesplates aizmugure uz SAS starpliku), divi 250 mm SlimSAS datu kabeļi (CPU0/CPU1 joslām uz SAS starpliku)
• Paredzēts: Intel Server M50CYP un Intel Server Board M50CYP

Kā lietot

Izvēlieties konfigurāciju (SAS starplika vai midplane) un izmantojiet atbilstošos kabeļus. Pievienojiet 125/355 mm strāvas sadalītāju mātesplates 12 V savienotājam un midplane/starplikas strāvas savienotājam. Ja izmantojat starpliku, pievienojiet 610 mm I2C kabeli starp mātesplates aizmugures I2C savienotāju un SAS starpliku. Savienojiet 250 mm SlimSAS datu kabeļus no mātesplates SlimSAS portiem (CPU0/CPU1) ar atbilstošajiem SAS starplikas portiem, ievērojot komplektā norādīto VT → RA maršrutu.

Ieteikumi

Neuzstādiet vienlaikus gan SAS starpliku, gan midplane karti. Pirms kabeļu pievienošanas vai noņemšanas izslēdziet serveri un atvienojiet strāvu. Izmantojiet tikai komplektā norādītos kabeļus un garumus, lai saglabātu signāla integritāti 1U/2U šasijās.
