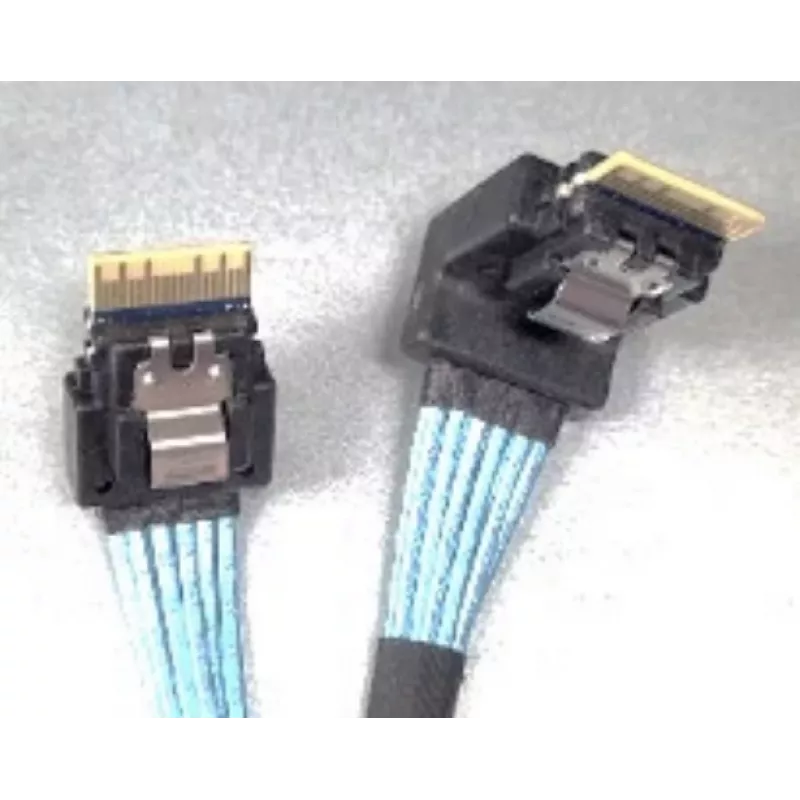

SAS kabelis Intel CYPCBLSL216KIT SlimSAS uz SlimSAS

Intel CYPCBLSL216KIT ir SlimSAS sadalītājkabeļu komplekts, kas paredzēts Intel serveru sistēmām, īpaši Intel Server M50CYP un plates M50CYP. Šis komplekts ļauj savienot PCIe NVMe krātuvi ar priekšējiem disku nodalījumiem 2U M50CYP2UR x16 sistēmā, izmantojot CPU SlimSAS izejas un HSBP SlimSAS SSD ieejas.

Praktiski pielietojumi

• PCIe NVMe disku pieslēgšana priekšējiem nodalījumiem 2U Intel M50CYP serveros
• Savienojuma izveide starp Intel Server Board M50CYP CPU SlimSAS portiem un HSBP SlimSAS SSD ieejām
• Servera apkope vai jaunināšana, kad nepieciešami vairāki iekšējie SlimSAS savienojumi

Galvenās specifikācijas

• Modelis: Intel CYPCBLSL216KIT
• Savienotāja tips: SlimSAS uz SlimSAS (sadalītājkabeļi)
• Iekļautie kabeļi un garumi (aptuveni): 275/255 mm, 305/325 mm, 360/340 mm, 240/260 mm
• Saderība: Intel Server M50CYP un Intel Server Board M50CYP; paredzēts 2U M50CYP2UR x16 sistēmām
• MPN: CYPCBLSL216KIT
• EAN: 5032037213103

Lietošanai identificējiet atbilstošos CPU SlimSAS portus uz plates (CPU0 un CPU1) un HSBP SlimSAS SSD ieejas (kreisā un labā). Pievienojiet katru sadalītājkabeli starp norādīto CPU x4 SlimSAS portu un atbilstošo HSBP x8 SlimSAS SSD ieeju, ievērojot kabeļu garumus un maršrutēšanu, lai izvairītos no asiem līkumiem. Nostipriniet kabeļus šasijas iekšpusē un pārbaudiet savienojumus pirms sistēmas ieslēgšanas.
