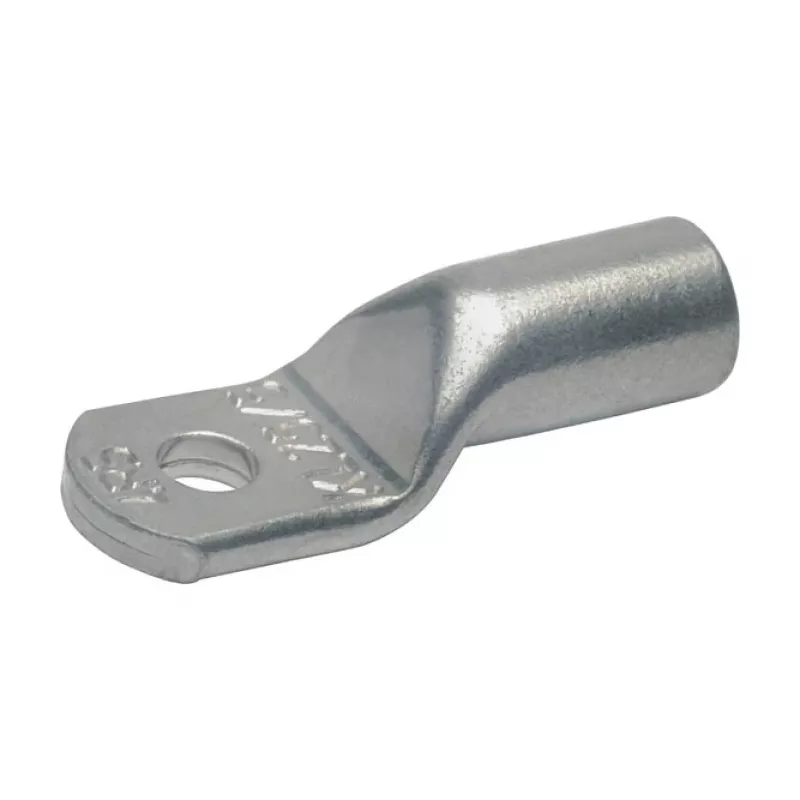

Klauke vara cauruļveida kabeļu uzgalis 6R12 50mm² M12

Kad pieslēgumam jāiztur liela strāva un vibrācija, vājš savienojums nav pieņemams. Klauke Copper Tubular Cable Lug 6R12 50mm² M12 ir izgatavots no tīra elektrolītiskā vara, lai nodrošinātu zemu pretestību un drošu kontaktu pat skarbos apstākļos. Šis uzgaļa modelis ar M12 skrūves atveri ir piemērots 50 mm² vadu pieslēgšanai sadales skapjos, rūpnieciskajās iekārtās un zemējuma sistēmās.

Kam tas paredzēts

Šis kabeļa uzgalis ir domāts profesionāliem elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kuriem nepieciešami uzticami savienojumi vara vadiem līdz 50 mm². Tas ir īpaši noderīgs vietās, kur ir vibrācija, temperatūras svārstības vai liela strāva – piemēram, motoru pieslēgumos, zemējuma sistēmās un kopņu savienojumos.

Galvenās priekšrocības

• Izgatavots no augstas tīrības elektrolītiskā vara (>99.9% Cu) – lieliska vadītspēja un izturība pret koroziju.
• Standarta cilindrisks korpuss ar pārbaudes atveri, lai pirms presēšanas pārliecinātos, ka vads ir pilnībā ievietots.
• Viena M12 montāžas atvere (12.5 mm diametrā) drošam skrūvju savienojumam.
• Saderīgs ar savītiem vara vadiem 2., 5. un 6. klasē (rūpnieciski, smalki un īpaši smalki vadi).
• Neapstrādāta vara virsma – ideāli piemērots presēšanai, pēc vajadzības var papildus alvot.
• Plašs darba temperatūras diapazons: no -55°C līdz +150°C, piemērots skarbiem apstākļiem.
• Atbilst RoHS prasībām un izgatavots atbilstoši Klauke stingrajiem kvalitātes standartiem.

Tehniskie parametri

• Zīmols: Gustav Klauke GmbH
• Modelis: 6R12
• MPN: 6R12
• EAN: 4012078048743
• Materiāls: Elektrolītiskais varš (E-Cu)
• Vada šķērsgriezums: 50 mm²
• Skrūves izmērs: M12
• Skrūves atveres diametrs: 12.5 mm
• Montāžas atveru skaits: 1
• Savienojuma metode: Presēšana
• Vadu saderība: Savīti vara vadi (2., 5., 6. klase)
• Virsmas apstrāde: Neapstrādāts / tīrs varš
• Pārbaudes atvere: Jā
• Korpusa tips: Standarta caurule
• Temperatūras diapazons: -55°C līdz +150°C
• Atbilst RoHS: Jā
• Ražošanas standarts: Klauke standarts

Lietošanas padomi

Lai iegūtu gāzes necaurlaidīgu savienojumu, vienmēr izmantojiet kalibrētu presēšanas instrumentu ar pareizo matricu 50 mm² uzgaļiem. Noņemiet izolāciju precīzi līdz korpusa garumam, ievietojiet vadu pilnībā, līdz tas redzams pārbaudes atverē, un presējiet norādītajā vietā. Āra vai korozīvā vidē pēc presēšanas ieteicams uzklāt antioksidantu vai uzlikt termokrūmi.
