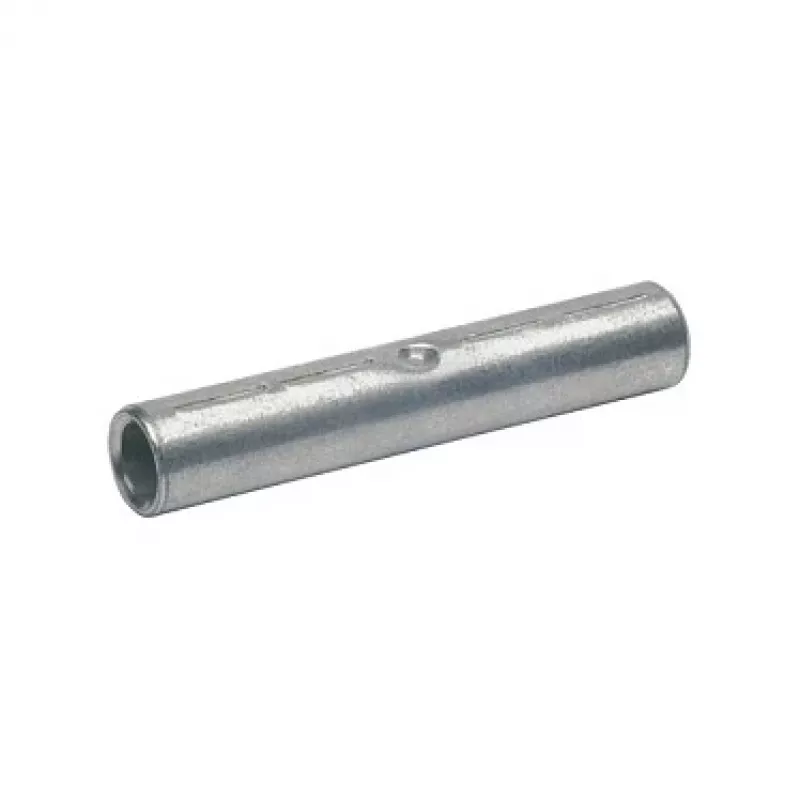

Gustav Klauke KLAU 126R presējamais savienotājs 50 mm², galvaniski alvots, DIN 46267

Gustav Klauke KLAU 126R ir presējamais savienotājs, kas paredzēts divu vara vadu drošai savienošanai līdz 1000 V spriegumam. Ar 50 mm² šķērsgriezumu un galvaniski alvotu virsmu tas ir izvēlēts tur, kur svarīga ilgstoša uzticamība un zema pārejas pretestība.

Kam tas paredzēts

Šis savienotājs noder elektriķiem un apkopes speciālistiem, kas strādā ar rūpnieciskām iekārtām, sadales skapjiem vai kabeļu pieslēgumiem. Tas ir piemērots vidēji smagām un smagām slodzēm, kur nepieciešams mehāniski izturīgs un korozijizturīgs savienojums.

Galvenās priekšrocības

• Galvaniski alvota virsma – aizsargā pret koroziju un samazina kontaktu pretestību
• Izgatavots no augstas tīrības elektrolītiskā vara (E-Cu, >99.9% Cu) – nodrošina labu vadītspēju
• Atbilst DIN 46267 – garantē izmēru un veiktspējas konsekvenci
• Sešstūra presēšanas veids – veido stipru un vibrācijizturīgu savienojumu
• Plašs darba temperatūru diapazons: no -50°C līdz +150°C
• Piemērots līdz 1000 V – der daudzām rūpnieciskām un komerciālām instalācijām

Kā lietot

Lai iegūtu uzticamu savienojumu, noņemiet vadu izolāciju, ievietojiet vadus savienotājā un presējiet ar sešstūra presēšanas knaiblēm. Iekšējais diametrs (apm. 10.2 mm) un ārējie izmēri (apm. 13.5 mm) atbilst standarta presēšanas matricām, tāpēc rezultāts ir atkārtojams. Tā kā savienotājs nav izolēts, pēc presēšanas izmantojiet termosarūkošo caurulīti vai citu izolāciju.

Tehniskie dati

• Zīmols: Gustav Klauke GmbH
• Modelis: 126R
• MPN: 126R
• EAN: 4012078058315
• Kategorija: Presējamais savienotājs (Press-Stoßverbinder)
• Vada šķērsgriezums: 50 mm²
• Vada materiāls: elektrolītiskais varš (E-Cu)
• Virsmas apstrāde: galvaniski alvota
• Standarts: DIN 46267
• Lietojums: divu vara vadu savienošanai
• Presēšanas veids: sešstūra presēšana
• Materiāla tīrība: >99.9% vara
• Darba temperatūra: -50°C līdz +150°C
• Maksimālais spriegums: 1000 V
• Iekšējais diametrs: apm. 10.2 mm
• Ārējais diametrs: apm. 13.5 mm
• Garums: apm. 65 mm
• Korozijas aizsardzība: jā (alvojuma dēļ)
• Izolācija: nav
• RoHS atbilstība: jā
• Bez halogēniem: jā
• Sērija: KLAU 126R

Padoms: pirms presēšanas pārliecinieties, ka vadi ir pilnībā ievietoti savienotājā un ka presēšanas knaibles ir pareizi nokalibrētas. Tas nodrošinās vislabāko mehānisko un elektrisko savienojumu.
