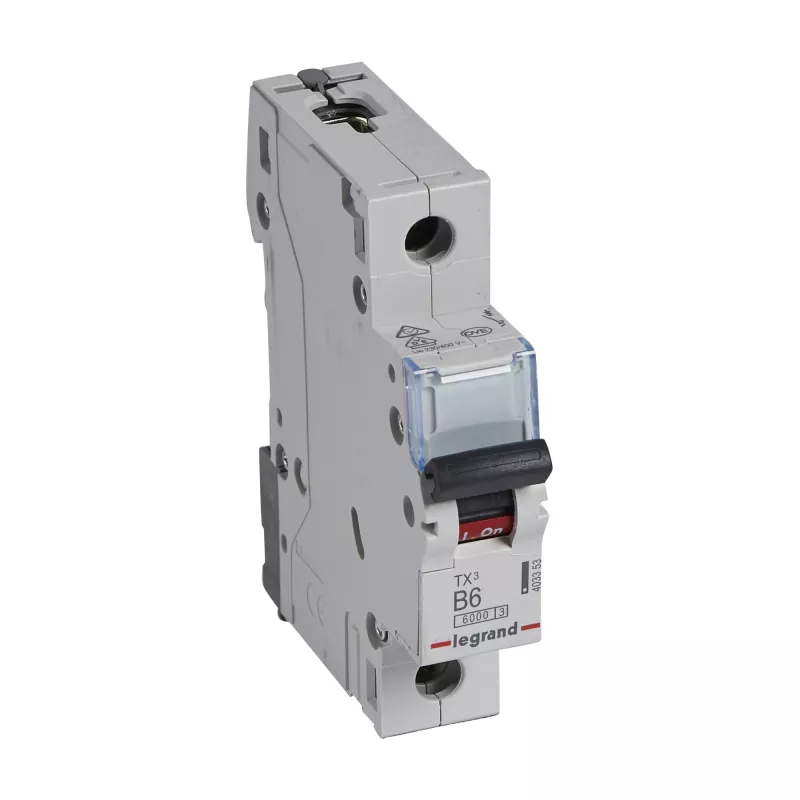

Legrand TX3 Strāvas slēdzis Automātiskais slēdzis Tips B 1

Šis Legrand TX3 viena pola automātiskais slēdzis (tips B) ir paredzēts elektrisko ķēžu aizsardzībai pret pārslodzi un īssavienojumu dzīvojamās un vieglās komerciālās instalācijās. Nominālā strāva 6 A pie 230 V. Kompakts dizains, montāža uz DIN sliedes, manuāla atiestatīšana un standarta savienojuma spailes nodrošina uzticamu aizsardzību un vienkāršu nomaiņu vai uzstādīšanu.

Praktiskās pielietošanas scenāriji

Šis automātiskais slēdzis ir lieliski piemērots zemas strāvas ķēžu aizsardzībai, piemēram, apgaismojuma grupām, kontaktligzdām ar ierobežotu slodzi vai atsevišķām iekārtām, kas patērē mazāk par 6 A. To var izmantot dzīvokļu sadales skapjos, lai aizsargātu atsevišķas līnijas, vai mazos birojos, kur nepieciešama precīza pārslodzes aizsardzība. Pateicoties B tipa raksturlīknei, tas ir piemērots ķēdēm ar pārsvarā omiskām slodzēm, piemēram, kvēlspuldzēm vai sildītājiem.

Galvenās specifikācijas

• Poli: 1 (viena fāze)
• Nominālā strāva: 6 A
• Nominālais spriegums: 230 V AC
• Raksturlīkne: B (3–5 × In)
• Montāža: uz 35 mm DIN sliedes
• Savienojuma spailes: standarta, piemērotas līdz 25 mm² vadiem
• Manuāla atiestatīšana ar skaidru statusa indikāciju
• Ražotājs: Legrand, sērija TX3

Uzstādīšana jāveic kvalificētam elektriķim, ievērojot vietējos elektrodrošības noteikumus. Pirms pieslēgšanas atslēdziet barošanu. Pievienojiet fāzes vadu slēdža ieejas spailei un izejas vadu slēdža izejas spailei, pievelkot spailes līdz ieteicamajam griezes momentam. Pēc pieslēgšanas ieslēdziet barošanu un pārbaudiet ķēdes darbību.
