Legrand TX3 1P B 16A 6kA automātiskais slēdzis

Legrand TX3 403357 ir vienpola automātiskais slēdzis ar B raksturlīkni, paredzēts 16 A nominālstrāvai un 230/400 V~ spriegumam. Tas aizsargā elektroinstalāciju no pārslodzes un īssavienojuma dzīvojamās un vieglās komerciālās ēkās. Ierīce ir kompakta, montējama uz DIN sliedes, un tās pārrāvuma spēja ir 6 kA saskaņā ar IEC/EN 60898-1.

Praktisks pielietojums

Šis automātiskais slēdzis ir ideāli piemērots tipisku apgaismojuma un kontaktligzdu ķēžu aizsardzībai, kur slodze ir galvenokārt pretestības vai ar nelielu induktivitāti. Piemēram, to var izmantot dzīvokļa sadales skapī, lai aizsargātu atsevišķu telpu apgaismojumu vai kontaktligzdu grupas. Pateicoties B raksturlīknei, tas ātri atslēdzas pie īssavienojuma, bet pieļauj īslaicīgas palaišanas strāvas, piemēram, no kvēlspuldzēm.

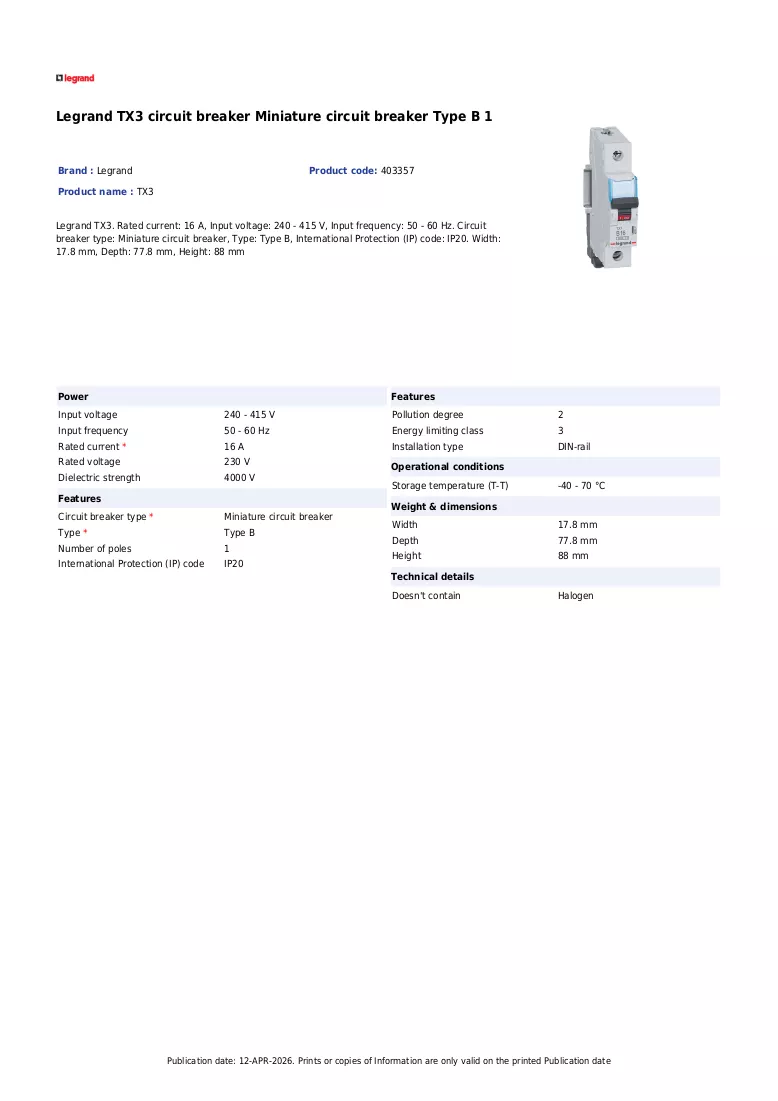

Galvenās specifikācijas

• Tips: Legrand TX3, vienpols
• Nominālstrāva: 16 A
• Spriegums: 230/400 V~
• Raksturlīkne: B
• Pārrāvuma spēja: 6 kA (IEC/EN 60898-1)
• Montāža: uz DIN sliedes
• Standarti: IEC/EN 60898-1, VDE, ÖVE

Lietošana

Uzstādiet slēdzi uz DIN sliedes sadales skapī. Pievienojiet fāzes vadu slēdža ieejai un slodzes vadu izejai, ievērojot vietējos noteikumus un pārliecinoties, ka instalācija ir atslēgta. Manuālais slēdzis ļauj ieslēgt/izslēgt ķēdi; automātiskā atslēgšanās notiek pārslodzes vai īssavienojuma gadījumā.

Ieteikumi

Pārliecinieties, ka slodzes strāva nepārsniedz 16 A. B raksturlīkne ir piemērota standarta apgaismojuma un kontaktligzdu ķēdēm. Koordinējiet ar citiem aizsardzības aparātiem atbilstoši normatīviem. Pēc uzstādīšanas pārbaudiet slēdža darbību.
