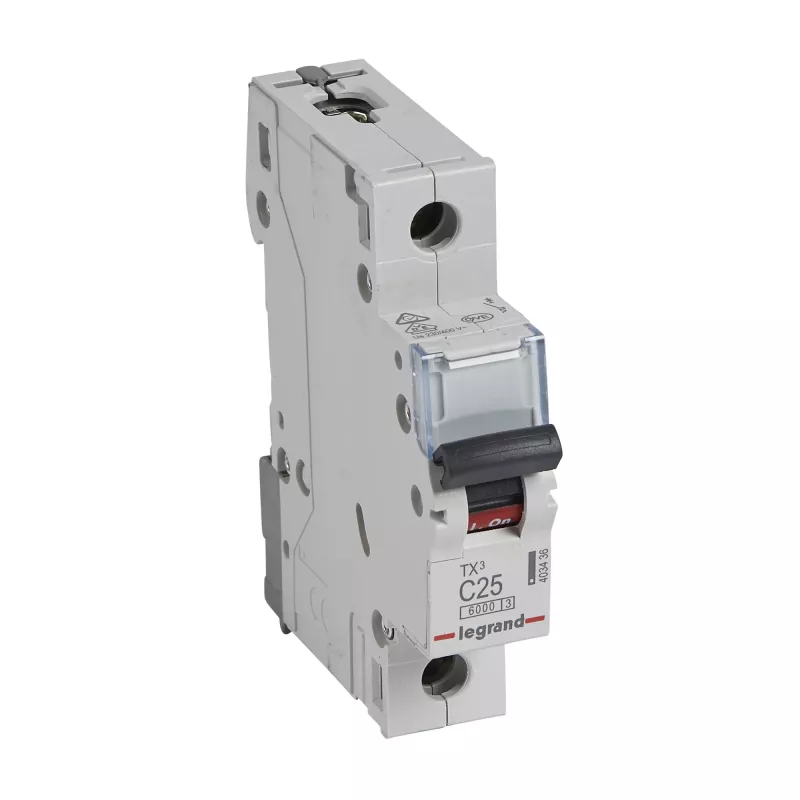

Legrand TX3 automātiskais slēdzis Tipa C 1P 25A 6kA

Legrand TX3 LS C25A ir vienpola automātiskais slēdzis, kas paredzēts pārslodzes un īssavienojuma aizsardzībai dzīvojamo un vieglo komerciālo elektroinstalāciju ķēdēs. Šī ierīce ir daļa no TX3 sērijas un nodrošina termomagnētisku atslēgšanu strāvām līdz 25 A, aizņemot tikai vienu moduļa platumu uz standarta DIN sliedes.

Praktiski pielietojumi

Šis slēdzis ir ideāli piemērots atsevišķu ķēžu, piemēram, apgaismojuma vai kontaktligzdu līniju, aizsardzībai. To var uzstādīt sadales skapī, lai aizsargātu vadu no pārkaršanas un bojājumiem, ko izraisa pārslodze vai īssavienojums. Pateicoties 6 kA pārtraukšanas spējai, tas droši atslēdz pat spēcīgas kļūmes strāvas, padarot to piemērotu mājsaimniecībām un nelieliem birojiem.

Galvenie parametri

• Tips: C (vidējas iedarbības raksturlīkne, piemērota motoru un transformatoru ķēdēm)
• Polu skaits: 1P (vienpola)
• Nominālā strāva: 25 A
• Pārtraukšanas spēja: 6 kA
• Platums: 1 modulis (17,5 mm)
• Montāža: DIN sliede

Pirms uzstādīšanas atslēdziet barošanu. Novietojiet slēdzi uz DIN sliedes un nostipriniet to. Pievienojiet fāzes vadu ieejas spailei un slodzes vadu izejas spailei, ievērojot polaritāti un vietējos elektriskos noteikumus. Pēc montāžas atjaunojiet barošanu un pārbaudiet slēdža darbību manuāli.
