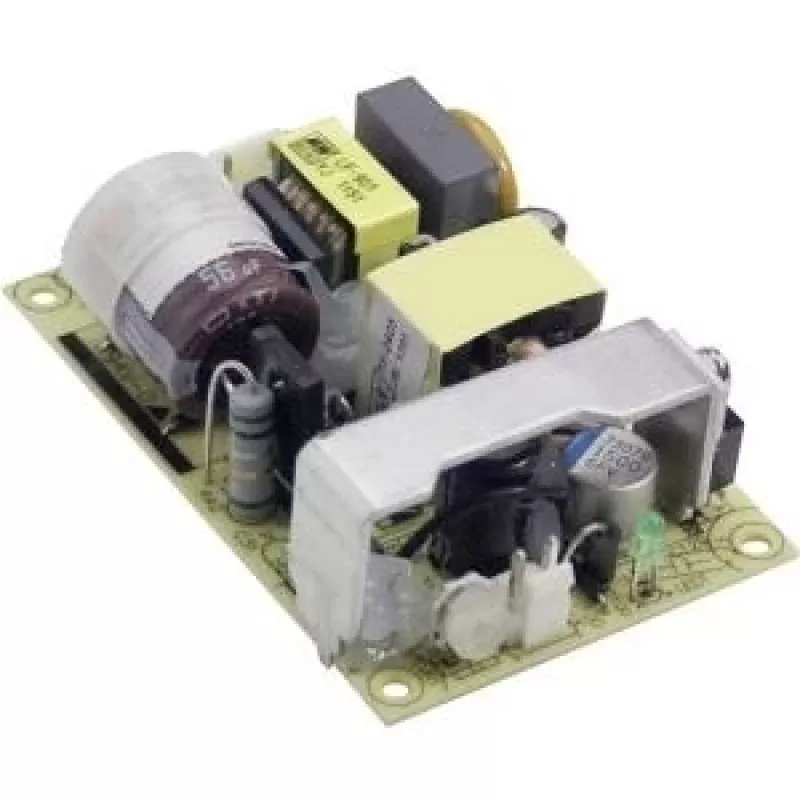

MEAN WELL EPS-25-7.5 25W vienas izejas atvērta rāmja barošanas bloks, 7.5V DC 3.33A, 80-264VAC ieeja, PCB montāža

Kad ierīces barošanas ķēde ir jāievieto šaurā korpusā bez ventilatora, parasti sākas kompromisi. MEAN WELL EPS-25-7.5 atrisina šo problēmu: tas ir atvērta rāmja barošanas bloks, kas nodrošina stabilus 7.5 V DC pie 3.33 A (25 W) un darbojas bez piespiedu gaisa plūsmas. Tā vietā, lai meklētu vietu ventilatoram, jūs vienkārši pielodējat to pie PCB un aizmirstat par to.

Galvenās priekšrocības

• Universāla ieeja: 80–264 VAC / 113–370 VDC bez pārslēgšanas – piemērots gan Eiropas, gan ASV tīkliem.
• Augsta efektivitāte līdz 87% un ļoti zems tukšgaitas patēriņš < 0.1 W – mazāk siltuma, mazāk elektrības rēķina.
• Aizsardzība pret īssavienojumu, pārslodzi un pārspriegumu – pasargā gan bloku, gan slodzi.
• 3 kVAC izolācija starp ieeju un izeju drošai darbībai.
• Drošības sertifikāti: UL62368-1, TUV EN62368-1, CB IEC62368-1, CE.
• Darba temperatūra no -30 °C līdz +70 °C – strādā arī aukstās noliktavās vai karstās ražošanas telpās.

Kam tas noder ikdienā

Šis barošanas bloks ir paredzēts industriālai automatizācijai, mērierīcēm un sakaru iekārtām, kur nepieciešams uzticams zemsprieguma līdzstrāvas barošanas avots. Atvērtais dizains ļauj to montēt tieši uz iespiedshēmas plates, ietaupot vietu un vienkāršojot integrāciju. Turēšanas laiks 16 ms pie pilnas slodzes un 230 VAC palīdz pārvarēt īsus barošanas pārtraukumus, novēršot nevēlamus restartus. Izejas pulsācija un troksnis ir zem 100 mVp-p, nodrošinot tīru barošanu jutīgām shēmām.

Pilna specifikācija

• Izejas spriegums: 7.5 V DC
• Izejas strāva: 3.33 A
• Izejas jauda: 25 W
• Ieejas spriegums: 80–264 VAC / 113–370 VDC
• Frekvences diapazons: 47–63 Hz
• Efektivitāte: līdz 87%
• Pulsācija un troksnis: 100 mVp-p max
• Tukšgaitas patēriņš: < 0.1 W
• Izolācijas spriegums: 3 kVAC (ieeja–izeja)
• Aizsardzība: īssavienojums, pārslodze, pārspriegums
• Dzesēšana: brīvā gaisa konvekcija
• Darba temperatūra: -30 līdz +70 °C
• Turēšanas laiks: 16 ms pie pilnas slodzes 230 VAC
• Drošības standarti: UL62368-1, TUV EN62368-1, CB IEC62368-1, CE
• Montāžas tips: atvērts rāmis (PCB tips)

Praktiski padomi

Uzstādot EPS-25-7.5, nodrošiniet, lai ap bloku būtu brīva gaisa cirkulācija – pat bez ventilatora tas prasa vismaz dažus centimetrus apkārt. Lodējot pie PCB, ievērojiet polaritāti un izmantojiet pietiekami resnas sliedes, jo 3.33 A strāva prasa zemu pretestību. Ja barojat jutīgas shēmas, novietojiet izejas kondensatoru pēc iespējas tuvāk slodzei, lai samazinātu pulsāciju. Pirms pirmās ieslēgšanas pārbaudiet, vai ieejas spriegums atbilst 80–264 VAC diapazonam – bloks ir paredzēts gan maiņstrāvai, gan līdzstrāvai.
