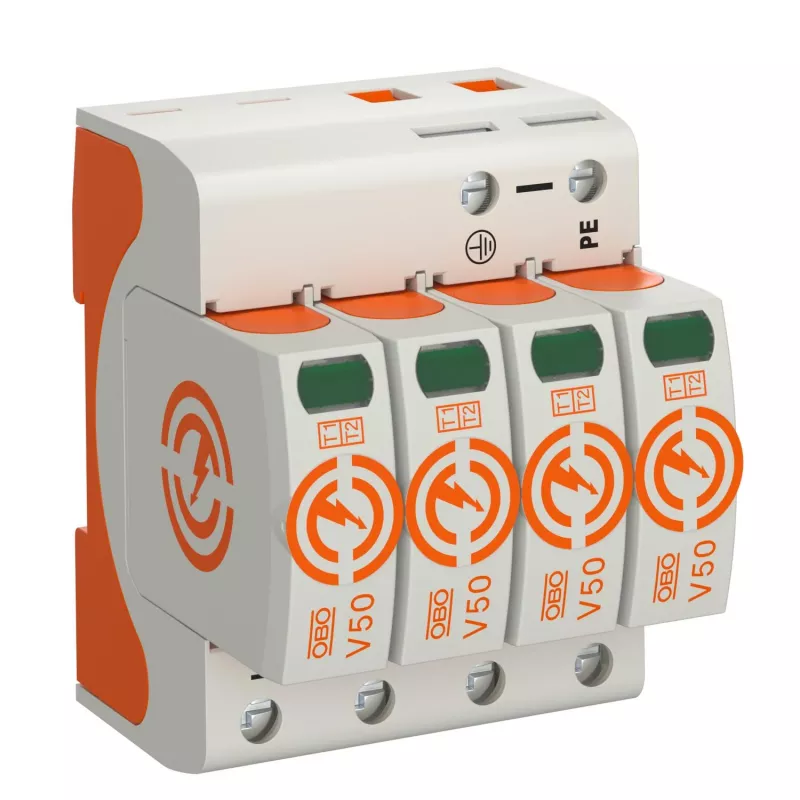

OBO BETTERMANN CombiController V50 V50-4-280 4 polu 280V 1+2 tipa pārsprieguma aizsargs (5093513)

Kad zibens spēriens vai komutācijas pārspriegums draud jūsu elektroinstalācijai, OBO BETTERMANN CombiController V50 V50-4-280 nodrošina uzticamu aizsardzību ar 50 kA kopējo impulsa strāvu. Šis 1+2 tipa pārsprieguma aizsargs ir paredzēts prasīgām zemsprieguma sadales sistēmām, kur nepieciešama gan rupjā, gan vidējā aizsardzība vienā ierīcē.

Kāpēc izvēlēties šo aizsargu

• Apvienota 1+2 tipa aizsardzība vienā ierīcē – ietaupa vietu sadalnē un vienkāršo uzstādīšanu.
• Augsta sekojošās strāvas dzēšanas spēja (50 kA) – droši novērš loka veidošanos pēc pārsprieguma.
• Ātra reakcijas laiks (< 25 ns) – paspēj aizsargāt jutīgas iekārtas.
• Vizuāls statusa indikators (zaļš/sarkans) – ļauj acumirklī pārbaudīt aizsarga stāvokli.
• Plašs darba temperatūras diapazons no -40 līdz +80 °C – piemērots gan iekštelpām, gan salīdzinoši skarbiem apstākļiem.

Kam tas paredzēts

Šis pārsprieguma aizsargs ir ideāli piemērots elektriķiem, inženieriem un uzņēmumiem, kas nodarbojas ar elektroinstalāciju projektēšanu un apkopi. Tas ir īstais risinājums, ja nepieciešams aizsargāt sadales tīklus, kur darbojas 230/400 V AC tīkls un ir svarīgi novērst gan tiešos zibens radītos pārspriegumus, gan komutācijas traucējumus.

Galvenie tehniskie dati

• Nominālais spriegums (Un): 230/400 V AC
• Maksimālais nepārtrauktais darba spriegums (Uc): 280 V AC
• Polu skaits: 4
• Nominālā izlādes strāva (In) uz polu: 20 kA (8/20 µs)
• Kopējā nominālā izlādes strāva (In): 80 kA (8/20 µs)
• Impulsa strāva (Iimp) uz polu: 12,5 kA (10/350 µs)
• Kopējā impulsa strāva (Iimp): 50 kA (10/350 µs)
• Sprieguma aizsardzības līmenis (Up): < 1,5 kV
• Sekojošās strāvas dzēšanas spēja (Ifi): 50 kA
• Reakcijas laiks (tA): < 25 ns
• Montāža: DIN sliede 35 mm
• Aizsardzības pakāpe: IP20
• Darba temperatūra: no -40 līdz +80 °C
• Korpusa materiāls: termoplasts, liesmu slāpējošs
• Savienojumi: skrūvju spailes
• Maksimālais vadītāja šķērsgriezums (cietais): 35 mm²
• Statusa indikācija: vizuāla (zaļš/sarkans)
• Standarti: IEC 61643-11, EN 61643-11

Kā lietot

Uzstādiet aizsargu uz 35 mm DIN sliedes sadales skapī. Pievienojiet fāzes un neitrālos vadītājus atbilstoši shēmai, izmantojot skrūvju spailes. Pārliecinieties, ka vadītāju šķērsgriezums nepārsniedz 35 mm². Pēc uzstādīšanas pārbaudiet, vai statusa indikators ir zaļš – tas nozīmē, ka aizsargs ir darba kārtībā. Ja indikators kļūst sarkans, aizsargs ir iedarbojies un ir jānomaina.

Mūsu vērtējums

CombiController V50 V50-4-280 ir jaudīgs pārsprieguma aizsardzības risinājums prasīgām elektroinstalācijām, kas apvieno 1. un 2. tipa aizsardzību ar izcilām izlādes spējām. Uzticams partneris jūsu sadales tīkla drošībai.
