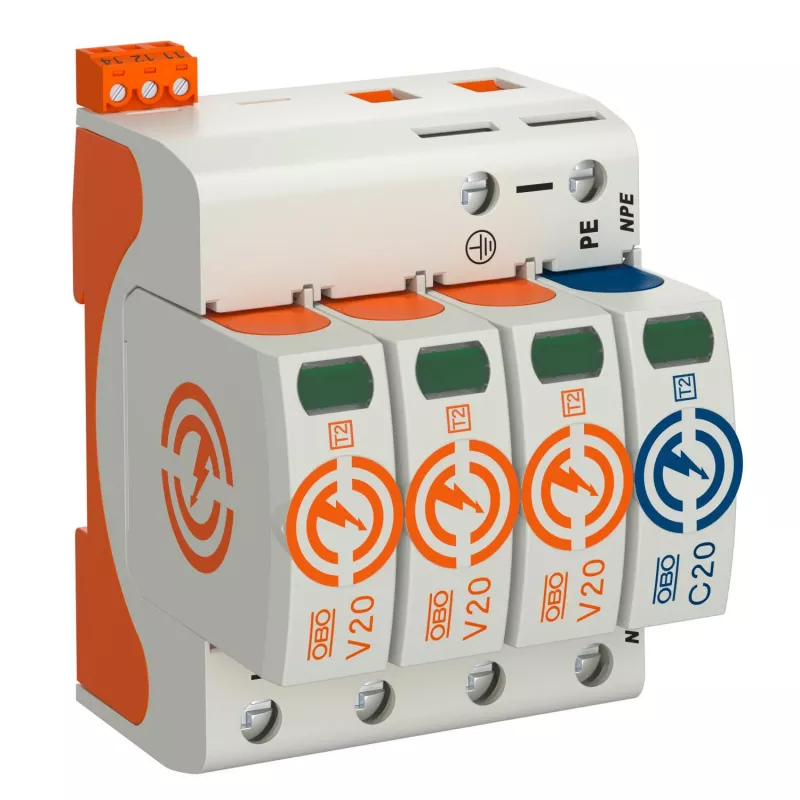

OBO BETTERMANN SurgeController V20 V20-3+NPE+FS-280 3-polārais ar NPE+FS 280V 2. tipa SPD 5095333

Ja jūsu trīsfāžu sadalnē nav pārsprieguma aizsardzības, katrs zibens spēriens vai komutācijas pārspriegums var iznīcināt dārgu aprīkojumu. OBO BETTERMANN SurgeController V20 V20-3+NPE+FS-280 nodrošina uzticamu 2. tipa aizsardzību, novirzot pārsprieguma strāvas uz zemi, pirms tās sasniedz jutīgās iekārtas.

Kam paredzēts

Šis SPD ir paredzēts elektriķiem, sadalņu montētājiem un apkopes inženieriem, kuriem nepieciešama uzticama pārsprieguma aizsardzība rūpnieciskās, komerciālās vai dzīvojamās trīsfāžu sadales sistēmās. Piemērots galvenajā sadalnē vai apakšsadalnē, kur nepieciešama 3 polu + N-PE konfigurācija.

Galvenās iezīmes

• 2. tipa pārsprieguma aizsardzība saskaņā ar IEC/EN 61643-11, piemērota uzstādīšanai pie ieejas vai pēc 1. tipa SPD.
• 3 polu aizsardzība ar atsevišķu N-PE dzirksteļu spraugu pilnīgai L-N, L-PE un N-PE ceļu aizsardzībai.
• Augsta izlādes jauda: nominālā izlādes strāva (In) 20 kA uz polu, maksimālā izlādes strāva (Imax) 40 kA uz polu.
• Zems aizsardzības līmenis (Up): mazāks par 1,3 kV L-N un mazāks par 1,5 kV L-PE un N-PE, nodrošinot efektīvu aizsardzību pievienotajām iekārtām.
• Iebūvēts termiskais atdalītājs un vizuālais statusa indikators vienkāršai uzraudzībai un drošai darbībai.
• Bezpotenciāla pārslēgšanas kontakts attālinātai statusa signalizācijai.
• Montāža uz DIN sliedes (35 mm) ātrai uzstādīšanai standarta sadalnēs.
• Plašs savienojumu diapazons: 1,5 līdz 35 mm² viendzīslu, 1,5 līdz 25 mm² daudzdzīslu.
• Kompakts, bez halogēna termoplasta korpuss ar IP20 aizsardzību, piemērots lietošanai iekštelpās.

Specifikācijas

• SPD tips: 2. tips (II klase)
• Nominālā izlādes strāva (In): 20 kA (8/20 µs) uz polu
• Maksimālā izlādes strāva (Imax): 40 kA (8/20 µs) uz polu
• Maksimālais pastāvīgais darba spriegums (Uc): 280 V AC
• Sprieguma aizsardzības līmenis (Up) L-N: < 1,3 kV
• Sprieguma aizsardzības līmenis (Up) L-PE: < 1,5 kV
• Sprieguma aizsardzības līmenis (Up) N-PE: < 1,5 kV
• Polu skaits: 3 + NPE
• Aizsardzības režīms: L-N, L-PE, N-PE
• Attālinātās signalizācijas kontakts: Jā (bezpotenciāla pārslēgšana)
• Montāža: 35 mm DIN sliede
• Reakcijas laiks: < 25 ns
• Aizsardzības pakāpe: IP20
• Korpusa materiāls: Termoplasts, bez halogēna
• Savienojuma šķērsgriezums (viendzīslu): 1,5 - 35 mm²
• Savienojuma šķērsgriezums (daudzdzīslu): 1,5 - 25 mm²
• Darba temperatūras diapazons: -40 līdz +80 °C
• Standarti: IEC 61643-11, EN 61643-11
• Termiskais atdalītājs: Jā
• Vizuālais statusa indikators: Jā

Kā lietot

Uzstādiet SPD pēc iespējas tuvāk aizsargājamajām iekārtām un nodrošiniet pareizu zemējumu. Attālinātās signalizācijas kontaktu var pieslēgt uzraudzības sistēmai, lai brīdinātu apkopes personālu, kad ierīce ir jānomaina. Vienmēr ievērojiet vietējos elektrotehnikas noteikumus un normatīvus.

Padoms: Lai nodrošinātu maksimālu aizsardzību, uzstādiet šo SPD kopā ar 1. tipa SPD pie ieejas, ja ēkā ir ārējā zibensaizsardzības sistēma. Regulāri pārbaudiet statusa indikatoru – ja tas rāda bojājumu, nekavējoties nomainiet ierīci.
