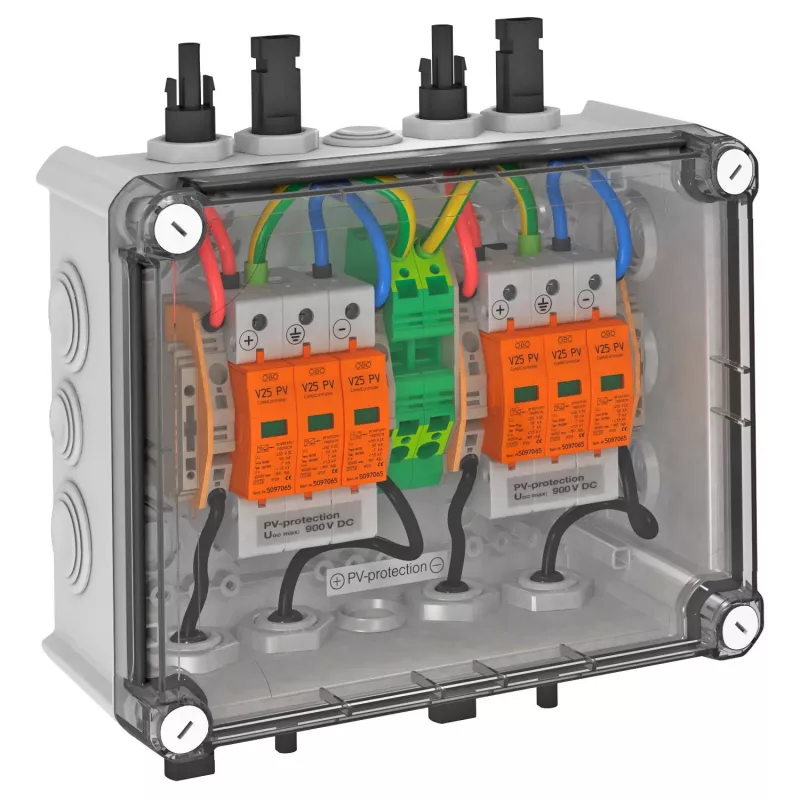

OBO VG-BC900S11 PV sistēmas risinājums korpusā, 2x1 PV virkne uz 2 izejām, Type 2 SPD, 900 V DC 5088565

Saules elektrostacijas aizsardzība sākas ar pareizu pārsprieguma novadītāju. OBO VG-BC900S11 ir gatavs risinājums korpusā, kas aizsargā invertoru un citas jutīgās iekārtas no pārspriegumiem, ko izraisa zibens vai komutācijas procesi.

Kas padara to noderīgu

• Augsts pastāvīgais darba spriegums 900 V DC — piemērots garām virkņu konfigurācijām.
• Nominālā izlādes strāva 20 kA uz polu (8/20 µs) un maksimālā izlādes strāva 40 kA uz polu — droša aizsardzība arī spēcīgos pārspriegumos.
• Aizsardzības līmenis ≤ 3,5 kV — efektīva pārspriegumu ierobežošana.
• Termiskā kontrole ar statusa indikāciju — vienkārša apkope.
• IP65 korpuss — piemērots uzstādīšanai ārpus telpām, izturīgs pret putekļiem un ūdens strūklu.

Tehniskie dati

• Produkta tips: PV sistēmas risinājums korpusā
• SPD tips: Type 2
• Maks. pastāvīgais darba spriegums (Uc): 900 V DC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs) uz polu
• Maks. izlādes strāva (Imax): 40 kA (8/20 µs) uz polu
• Aizsardzības līmenis (Up): ≤ 3,5 kV
• PV virkņu skaits: 2 ieejas
• Vadu skaits: 2 izejas
• Aizsardzības shēma: Y-shēma
• Termiskā kontrole: jā, ar statusa indikāciju
• Korpusa materiāls: UV stabilizēts polikarbonāts
• Aizsardzības pakāpe: IP65
• Uzliesmojamības klase: V-2 (UL 94)
• Darba temperatūras diapazons: -25 °C līdz +60 °C
• Pievienojuma šķērsgriezums (stingrs): 1,5 - 16 mm²
• Pievienojuma šķērsgriezums (elastīgs): 1,5 - 10 mm²
• Montāžas veids: sienas montāža
• Atbilstība standartiem: IEC 61643-31, EN 50539-11

Kam tas piemērots

Šis risinājums ir paredzēts saules paneļu sistēmu uzstādītājiem un īpašniekiem, kuri vēlas aizsargāt invertoru un citas iekārtas no pārspriegumiem. Pateicoties IP65 korpusam, to var uzstādīt gan iekštelpās, gan ārpusē. Divas PV virknes tiek apvienotas un novadītas uz divām aizsargātām izejām, kas vienkāršo elektroinstalāciju.

Kā to izmantot

Uzstādiet korpusu uz sienas vietā, kur tas ir aizsargāts no tiešas saules starojuma iedarbības, bet pieejams apkopei. Pievienojiet PV virknes ieejām un izejas — invertoram. Pārbaudiet statusa indikāciju pēc uzstādīšanas un regulāri veiciet apkopi atbilstoši ražotāja norādījumiem.

Mūsu vērtējums

Uzticams un izturīgs pārsprieguma aizsardzības risinājums fotoelektriskajām sistēmām ar augstu veiktspēju un vienkāršu uzstādīšanu ilgmūžīgā korpusā.
