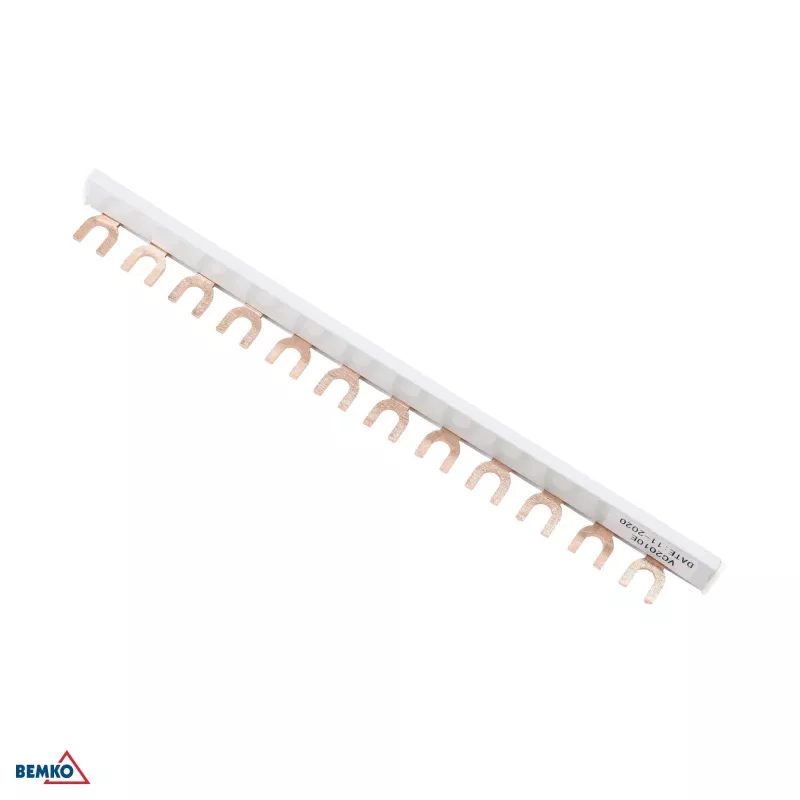

SCHELINGER A19-BB-1F U-tipa vienfāzes kopne 10mm² 12 moduļiem 63A

Vai esat noguris no laikietilpīgas un kļūdainas vadu pievienošanas katram automātiskajam slēdzim atsevišķi? Šī SCHELINGER A19-BB-1F U-tipa kopne ļauj vienā piegājienā savienot līdz 12 vienfāzes moduļiem, ietaupot stundām ilgu darbu un samazinot savienojumu kļūdu risku. Ar 10 mm² šķērsgriezumu un 63 A nominālo strāvu tā nodrošina drošu un efektīvu jaudas sadali dzīvojamās un komerciālās elektroinstalācijās.

Kam tā paredzēta

Šī kopne ir ideāli piemērota elektriķiem, sadales skapju montētājiem un apkopes speciālistiem, kuriem nepieciešams ātrs un drošs veids, kā savienot vairākas DIN sliedes ierīces vienā fāzē. Tā ir piemērota gan jaunām instalācijām, gan esošo sadales skapju, patērētāju sadales un vadības paneļu modernizācijai.

Galvenās priekšrocības

• U veida (dakšu) dizains ļauj viegli uzspraust uz ierīču spailēm, nenoņemot skrūves.
• Vienfāzes konfigurācija ar 12 moduļiem (soli 18 mm), kopējais garums 216 mm.
• 10 mm² alvota vara vadītājs nodrošina augstu vadītspēju un izturību pret koroziju.
• Nominālā strāva 63 A, nominālais spriegums 230/400 V AC.
• Zila, pašdzēšoša plastmasas izolācija (PA6) drošībai un izturībai.
• Atbilst IEC/EN 60947-7-1, aizsardzības pakāpe IP20 (uzstādītā veidā).
• Darba temperatūras diapazons no -25°C līdz +70°C.

Specifikācijas

• Zīmols: SCHELINGER
• Modelis: A19-BB-1F
• MPN: A19-BB-1F
• EAN: 5900280904096
• Kopnes tips: U veida (dakša)
• Fāžu konfigurācija: vienfāzes (1F)
• Šķērsgriezuma laukums: 10 mm²
• Moduļu skaits: 12
• Nominālā strāva (In): 63 A
• Nominālais spriegums (Un): 230/400 V AC
• Vadītāja materiāls: alvots varš
• Izolācijas materiāls: pašdzēšoša plastmasa (PA6)
• Izolācijas krāsa: zila
• Tapu solis: 18 mm (1 modulis)
• Kopējais garums: 216 mm
• Montāžas veids: DIN sliedei montētām ierīcēm
• Darba temperatūras diapazons: -25°C līdz +70°C
• Aizsardzības pakāpe: IP20 (uzstādītā veidā)
• Standarta atbilstība: IEC/EN 60947-7-1
• Savienojuma veids: dakšu spaile

Ieteikumi

Pirms uzstādīšanas pārliecinieties, ka galvenā strāva ir atslēgta. Novietojiet kopnes tapas pret ierīču spailēm un stingri piespiediet, līdz tās pilnībā iegulst. Jauktu ierīču gadījumā pārbaudiet, vai to spailes ir saderīgas ar U veida kopnēm. Vienmēr ievērojiet nominālo strāvu un nepārsniedziet norādīto moduļu skaitu.

Padoms: Pirms pasūtīšanas izmēriet attālumu starp ierīču spailēm, lai pārliecinātos, ka 18 mm solis atbilst jūsu iekārtām. Uzstādīšanas laikā izmantojiet atbilstošus instrumentus, lai nesabojātu izolāciju.
