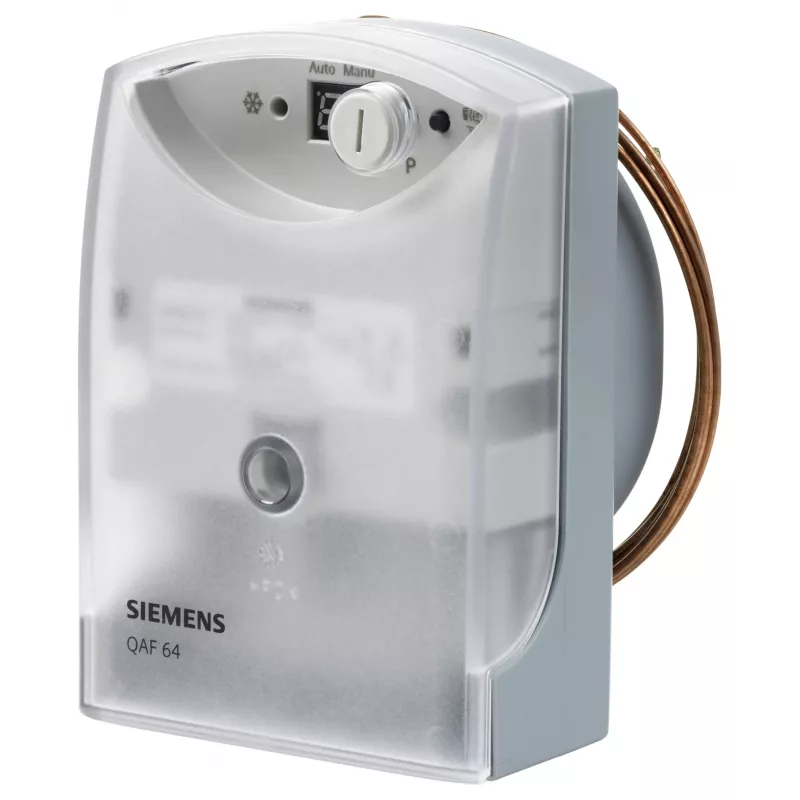

SIEMENS QAF64.2-J Aizsardzības pret aizsalšanu sensors, nepārtraukts un 2 punktu (S55700-P155)

Ja gaisa vados, siltummainī vai gaisa sildītājā temperatūra noslīd zem kritiskās robežas, sekas var būt dārgas – bojāti siltummaiņi, izjaukta ventilācijas sistēma un remonts, kas izmaksā vairāk nekā pats sensors. SIEMENS QAF64.2-J ir paredzēts tieši šim riskam: tas nepārtraukti uzrauga temperatūru un nekavējoties reaģē, tiklīdz parādās aizsalšanas draudi.

Kāpēc izvēlēties QAF64.2-J

Šis sensors apvieno divus izvades režīmus vienā ierīcē – nepārtrauktu DC 0...10 V signālu un 2 punktu releja izeju. Tas nozīmē, ka to var integrēt gan modernās vadības sistēmās, gan vienkāršās drošības ķēdēs. Regulējams iestatījuma punkts no 2...15 °C un fiksēta 1 K pārslēgšanās diferenciāle nodrošina precīzu un uzticamu aizsardzību. NTC termistora elements ar vara sensoru cauruli reaģē ātri, un IP54 korpuss pasargā no putekļiem un ūdens šļakatām.

Kam piemērots

• Gaisa vadu aizsardzība pret aizsalšanu
• Siltummaiņu aizsardzība pret sasalšanu
• Gaisa sildītāju drošības kontrole

Galvenie tehniskie dati

• Sensora elements: NTC termistors
• Nepārtrauktā izeja: DC 0...10 V, mērījumu diapazons -20...20 °C
• Pārslēgšanās izeja: 2 punktu relejs, pārslēgšanas kontakts (SPDT), AC 250 V, 5 (2) A
• Iestatījuma punkta diapazons: 2...15 °C, regulējams; pārslēgšanās diferenciāle: 1 K, fiksēta
• Barošanas spriegums: AC 24 V / DC 13,5...35 V; jaudas patēriņš maks. 1 VA
• Kapilārās caurules garums: 3000 mm; sensora caurules materiāls: varš
• Aizsardzības klase: IP54; darba temperatūra: -20...50 °C; mitrums: 5...95% relatīvais mitrums, bez kondensācijas

Uzstādīšana un lietošana

Sensoru montē gaisa vadā, siltummainī vai gaisa sildītājā tā, lai sensora caurule atrastos aukstākajā vietā. Kapilāro cauruli pieslēdz pie vadības ierīces, ievērojot, ka tā nedrīkst būt salocīta vai saspiesta. Nepārtraukto izeju izmanto temperatūras monitorēšanai, bet releja izeju – avārijas signālam vai sildītāja atslēgšanai. Pirms ekspluatācijas pārbaudiet iestatījuma punktu atbilstoši sistēmas prasībām.

Padoms: uzstādiet sensoru pēc iespējas tuvāk vietai, kur gaisa plūsma ir vismazākā un temperatūra zemākā – tas ļaus savlaicīgi atklāt aizsalšanas risku. Regulāri pārbaudiet, vai kapilārā caurule nav bojāta un vai korpuss nav pakļauts tiešai karstuma iedarbībai.
