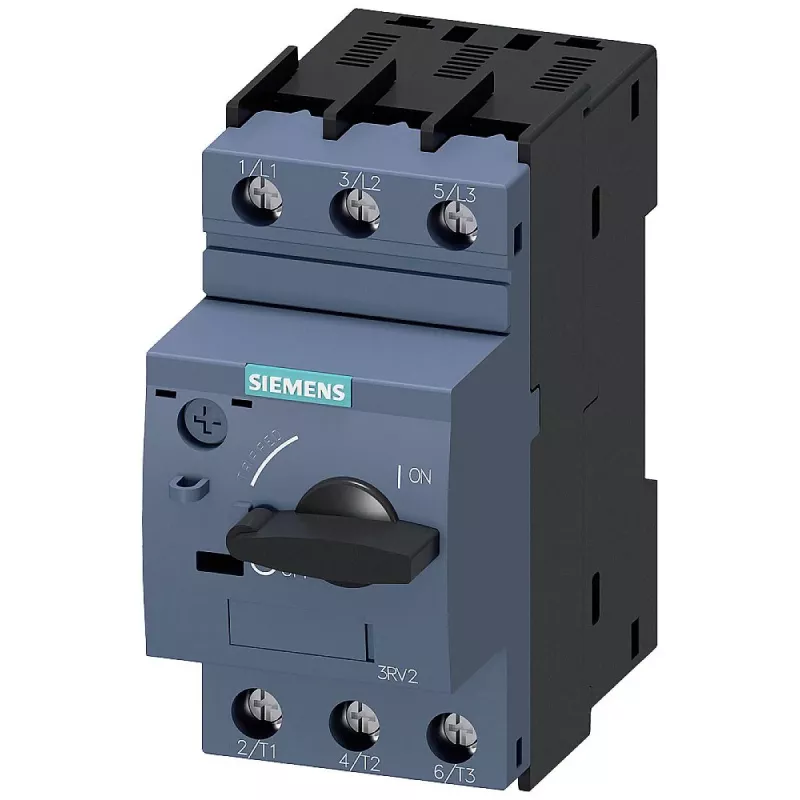

SIEMENS SIRIUS 3RV2 motora palaidēja aizsargs 1,1-1,6A 3-polu S00 ar skrūvju spailēm 3RV20211AA10

Komplekts S00 korpusā, kas apvieno termisko un magnētisko aizsardzību vienā ierīcē – bez atsevišķiem drošinātājiem un pārslodzes relejiem. SIEMENS SIRIUS 3RV2 motora palaidēja aizsargs 3RV20211AA10 ir paredzēts maziem trīsfāžu motoriem līdz 1,6 A.

Kam piemērots

Paneļu montētājiem un apkopes tehniķiem, kuri vēlas uzticamu motora aizsardzību kompaktā izpildījumā. Piemērots konveijeriem, sūkņiem, ventilācijas iekārtām un darbgaldiem, kur svarīga ātra uzstādīšana uz DIN sliedes.

Galvenās iezīmes

• Termomagnētisks atslēgšanas mehānisms ar regulējamu pārslodzes atslēgšanu no 1,1 A līdz 1,6 A
• Fiksēta īsslēguma atslēgšana pie 21 A
• 3-polu komutācija trīsfāžu slodzēm
• Skrūvju spailes drošam savienojumam
• Montāža uz standarta 35 mm DIN sliedes vai ar skrūvēm
• 10. klases pārslodzes aizsardzība

Specifikācijas

• Produkta veids: motora palaidēja aizsargs
• Sērija: SIRIUS 3RV2
• Izmērs: S00
• Nominālā darba strāva: 1,1 - 1,6 A
• Īsslēguma atslēgšana: 21 A
• Polu skaits: 3
• Nominālais darba spriegums: līdz 690 V AC
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Savienojuma veids: skrūvju spailes
• Montāžas veids: DIN sliede / skrūvju montāža
• Komutācijas jauda: standarta
• Aizsardzības pakāpe: IP20 (spailēm)
• Apkārtējās vides temperatūra: -20 līdz +60 °C
• Elektriskais kalpošanas laiks: 100 000 komutācijas ciklu
• Mehāniskais kalpošanas laiks: 100 000 komutācijas ciklu

Kā lietot

Uzstādiet aizsargu uz DIN sliedes vai piestipriniet ar skrūvēm. Pievienojiet trīsfāžu motora vadus pie spailēm un iestatiet pārslodzes regulēšanas skalu atbilstoši motora nominālajai strāvai. Pārbaudiet, vai īsslēguma atslēgšanas strāva atbilst sistēmas prasībām.

Padomi

Iestatiet pārslodzes skalas vērtību precīzi uz motora datu plāksnītē norādīto pilnas slodzes strāvu. Ja motoram ir liela palaišanas strāva, apsveriet iespēju izmantot augstākas klases aizsargu vai mīksto palaidēju. Vienmēr pārbaudiet īsslēguma koordināciju ar augšupējo aizsardzību.
