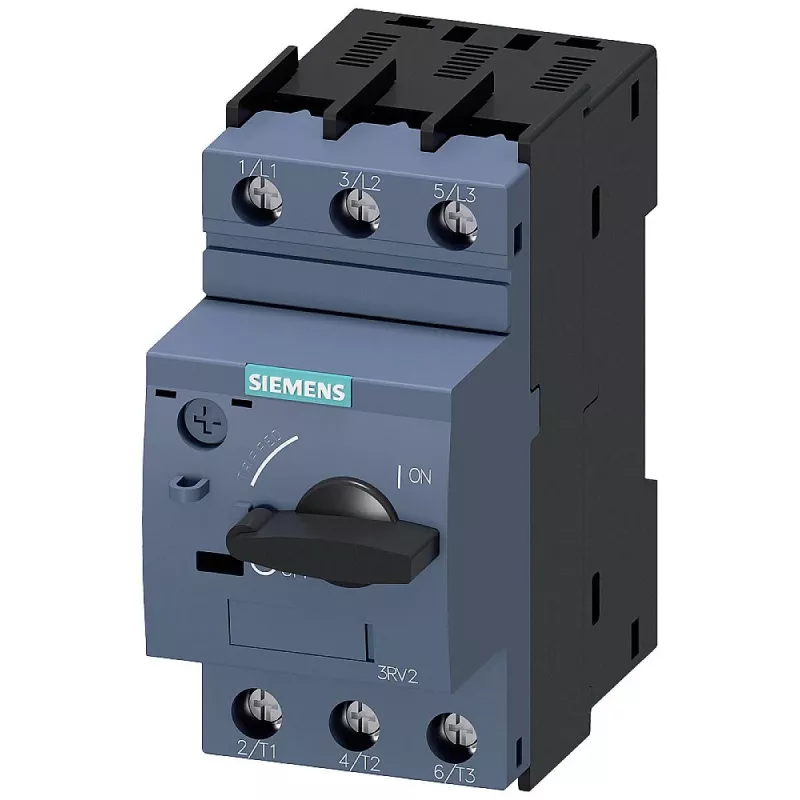

SIEMENS SIRIUS 3RV2021-1BA10 motora startera aizsargs, 0,7-1,0 A, 3-polu, skrūvju spailes

Elektrosadales skapju montētājiem un mašīnbūves inženieriem, kuri aizsargā mazas trīsfāžu motorus: SIEMENS SIRIUS 3RV2021-1BA10 nodrošina gan termisko, gan magnētisko aizsardzību pret pārslodzi un īssavienojumu. Šis S00 izmēra aparāts ir paredzēts tieši tiem gadījumiem, kad nepieciešams kompakts risinājums ar skrūvju spailēm un DIN sliedes montāžu.

Galvenās priekšrocības

• Precīza pārslodzes atslēgšanās: regulējama 0,7–1,0 A diapazonā, kas ļauj pielāgot aizsardzību konkrētam motoram.
• Fiksēta īssavienojuma atslēgšanās pie 13 A – ātra reakcija uz bojājumiem.
• Augsta pārtraukšanas spēja: 100 kA pie 400 V (Icu un Ics), kas nodrošina drošību pat jaudīgās sistēmās.
• Universāla montāža: DIN sliede vai skrūvju stiprinājums, kā arī skrūvju spailes drošam savienojumam.
• Piemērots lietošanai temperatūrā no -20 līdz +60 °C.
• Atbilst IEC, UL un CSA standartiem – piemērots gan vietējiem, gan starptautiskiem projektiem.

Kam piemērots

Ideāli piemērots rūpniecisko iekārtu mazu trīsfāžu motoru aizsardzībai, motora vadības centros un sadales iekārtās. Kompaktais S00 izmērs ietaupa vietu skapī, un skrūvju spailes atvieglo uzstādīšanu.

Kā lietot

Uzstādiet uz DIN sliedes vai piestipriniet ar skrūvēm. Pievienojiet trīs fāžu vadus skrūvju spailēm atbilstoši shēmai. Iestatiet pārslodzes atslēgšanās strāvu atbilstoši motora nominālajai strāvai (0,7–1,0 A robežās). Pēc montāžas pārbaudiet, vai ierīce ir stingri nostiprināta un savienojumi ir droši.

Specifikācijas

• Pārslodzes atslēgšanās regulēšanas diapazons: 0,7 – 1,0 A
• Īssavienojuma atslēgšanās (magnētiskā): 13 A, fiksēta
• Nominālais darba spriegums: 690 V AC
• Īssavienojuma pārtraukšanas spēja pie 400 V: 100 kA (Icu un Ics)
• Polu skaits: 3
• Savienojuma veids: skrūvju spailes
• Montāža: DIN sliede vai skrūvju stiprinājums
• Aizsardzības klase: IP20 (priekšpuse)
• Apkārtējās vides temperatūra: -20 līdz +60 °C
• Elektriskā izturība: 100 000 ciklu
• Mehāniskā izturība: 10 000 000 ciklu
• Standarti: IEC, UL, CSA

Padoms: izvēloties aizsargu, vienmēr pārbaudiet motora datu plāksnīti – iestatītā strāva nedrīkst pārsniegt motora nominālo strāvu. SIRIUS 3RV2 sērija ir daļa no modulārās sistēmas, tāpēc to var viegli kombinēt ar kontaktoriem un citiem piederumiem.
