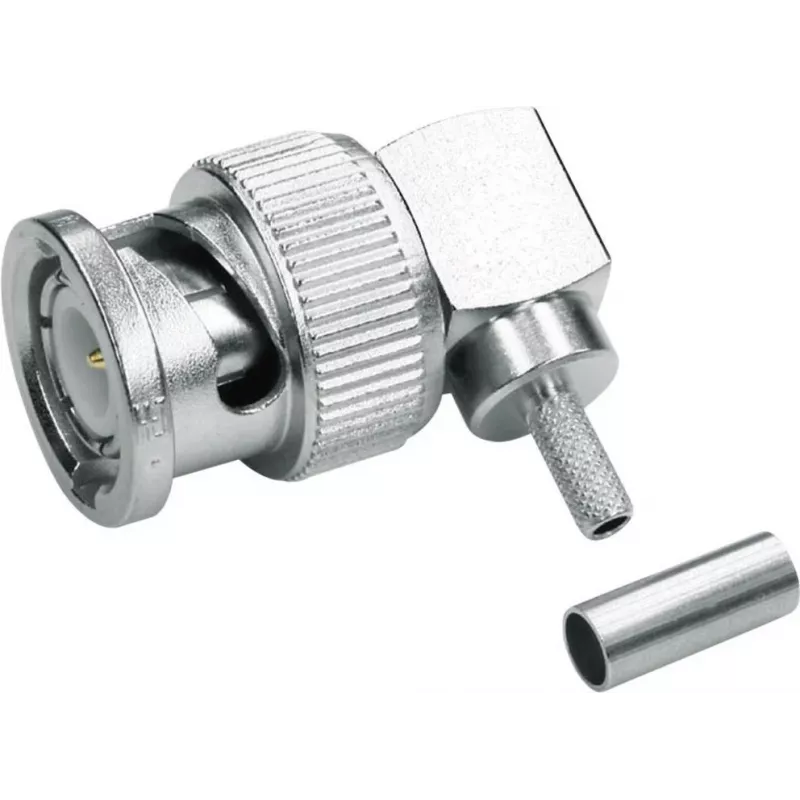

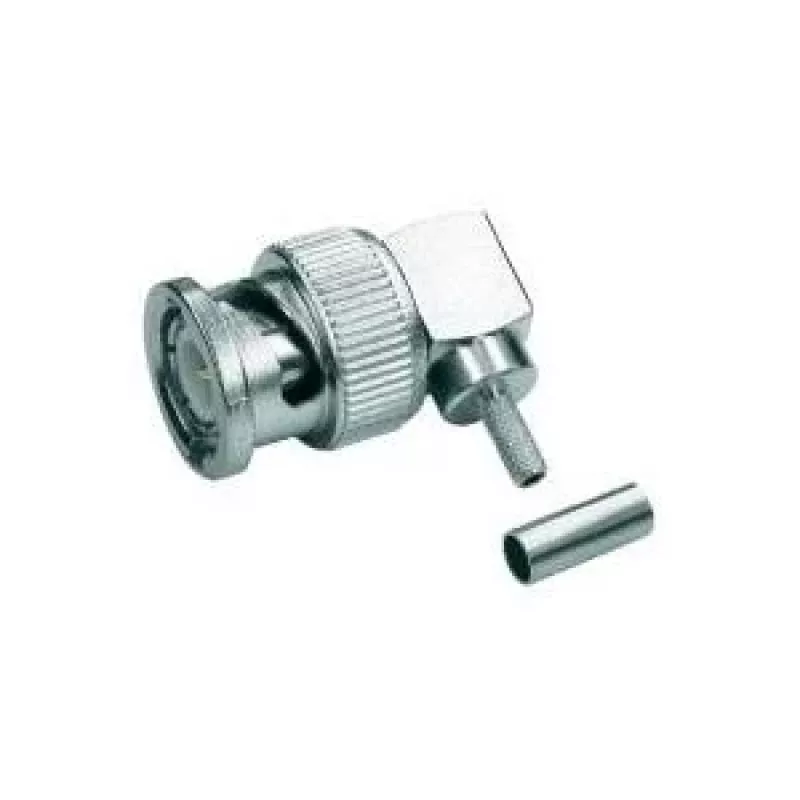

Telegärtner BNC 90° leņķa krimpējams kontaktdakša 50 Ohm RG 316/U, RG 174 A/U, RG 188 A/U (J01000A0010)

Kad vietas ir maz un taisns BNC savienotājs liktu kabelim neērti saliekties, šis 90° leņķa kontaktdakša atrisina maršruta problēmu. Kabelis iziet 90 grādu leņķī, saglabājot savienojumu kompaktu un bez spriedzes blīvos iekārtu plauktos vai ierīču iekšienē.

Kam tas paredzēts

RF tehniķiem, raidorganizāciju inženieriem un elektronikas montētājiem, kuri terminē maza diametra 50 omu koaksiālos kabeļus un nepieciešams uzticams, vietu taupošs BNC savienojums.

Galvenās iezīmes

• 90° leņķa BNC kontaktdakša (tēviņš) ar 50 omu pretestību
• Krimpēšanas terminācija ārējam vadītājam, lodēšana iekšējam vadītājam
• Saderīgs ar RG 316/U, RG 174 A/U un RG 188 A/U kabeļiem
• Zelta pārklājuma centrālais kontakts un niķeļa pārklājuma misiņa korpuss pret koroziju
• PTFE izolators nodrošina plašu temperatūras diapazonu no -55 °C līdz +155 °C
• Nomināls no DC līdz 4 GHz un 500 V RMS

Specifikācijas

• Savienotāja tips: BNC kontaktdakša (tēviņš)
• Korpusa stils: 90° leņķis
• Pretestība: 50 omi
• Terminācija: krimpēšana (ārējā), lodēšana (iekšējā)
• Kabeļu grupa: G07 (RG 316/U, RG 174 A/U, RG 188 A/U)
• Frekvences diapazons: DC līdz 4 GHz
• Sprieguma nomināls: 500 V RMS
• Kontakta pārklājums: zelts (centrālais), niķelis (korpusss)
• Izolators: PTFE
• Darba temperatūra: -55 °C līdz +155 °C
• Dielektriskā izturība: 1500 V RMS
• Kontakta pretestība: ≤ 1,5 mΩ iekšējā, ≤ 1 mΩ ārējā
• Izolācijas pretestība: ≥ 5 GΩ
• Izturība: ≥ 500 savienošanas cikli

Padomi

Izmantojiet piemērotu krimpēšanas instrumentu uzmavai, lai nodrošinātu drošu savienojumu. Noņemiet kabeļa apvalku atbilstoši savienotāja izmēriem un pielodējiet centrālo kontaktu pirms pinuma krimpēšanas.
