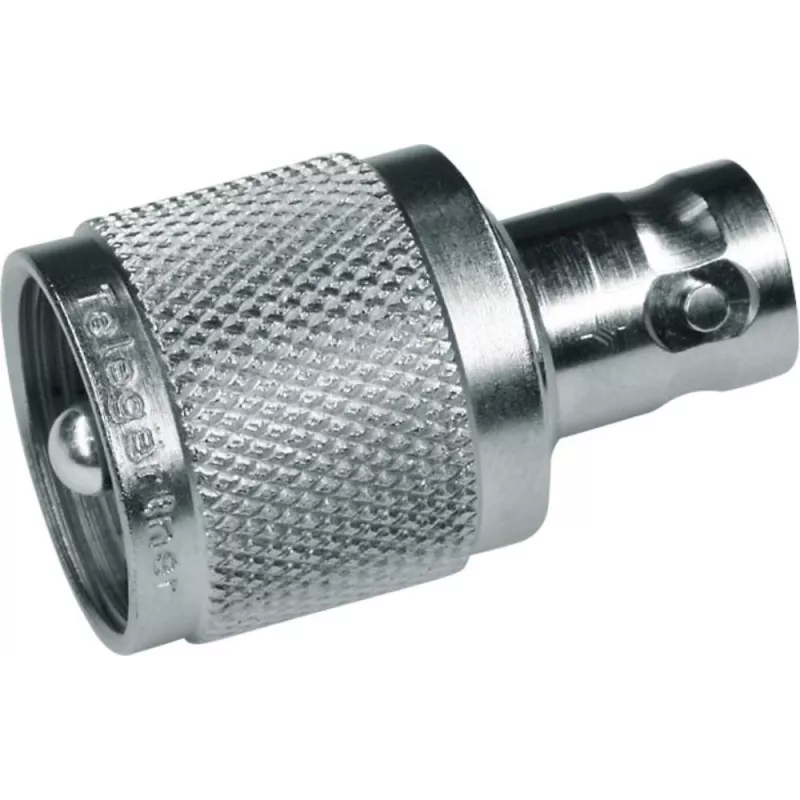

Telegärtner BNC ligzdas uz UHF kontaktdakšas koaksiālais adapteris J01008A0801

Ja jums ir BNC ligzda un UHF kontaktdakša, šis Telegärtner J01008A0801 adapteris ļauj savienot abus tieši, nemainot kabeļus vai aparatūru. Tas nodrošina 50 Ω pretestību un stabilu signālu līdz pat 1 GHz.

Kam paredzēts

RF tehniķiem, radioamatieriem un raidorganizāciju inženieriem, kuri bieži saskaras ar nepieciešamību savienot BNC un UHF saskarnes. Ideāli piemērots arī laboratorijās un servisa darbnīcās, kur svarīga ātra un uzticama pāreja.

Galvenās iezīmes

• BNC ligzda (female) uz UHF kontaktdakšu (male) — taisns adapteris
• 50 Ω pretestība signāla integritātei
• Frekvenču diapazons no DC līdz 1 GHz, VSWR ≤ 1,3 pie 1 GHz
• Niķelēts misiņa korpuss — izturīgs pret koroziju
• BNC centrālais kontakts pārklāts ar zeltu, UHF centrālais kontakts no CuBe ar sudraba pārklājumu
• PTFE izolators — zemi zudumi un augsta temperatūras stabilitāte
• Darba temperatūra: -40 °C līdz +85 °C
• Dielektriskā caursitiena spriegums: 1500 Veff
• Izolācijas pretestība: ≥ 5 GΩ

Specifikācijas

• Savienotājs 1: BNC ligzda (female)
• Savienotājs 2: UHF kontaktdakša (male)
• Pretestība: 50 Ω
• Frekvenču diapazons: DC - 1 GHz
• VSWR (maks.): 1,3 @ 1 GHz
• Korpusa materiāls: misiņš, niķelēts
• Centrālais kontakts BNC: misiņš, zeltīts
• Centrālais kontakts UHF: CuBe, sudrabots
• Izolatora materiāls: PTFE
• Dielektriskā caursitiena spriegums: 1500 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Darba temperatūra: -40 °C līdz +85 °C

Kā lietot

Pievienojiet adaptera BNC ligzdu BNC kontaktdakšai un UHF kontaktdakšu UHF ligzdai. Pārliecinieties, ka abi savienotāji ir tīri un cieši pieguļ. Taisnais korpuss var būt neērts šaurās vietās, tāpēc pārbaudiet, vai ir pietiekami daudz vietas. Ja iespējams, izmantojiet griezes momenta atslēgu, lai nepievilktu UHF savienojuma uzgriezni pārāk stipri.

Padoms: Regulāri tīriet savienotājus ar izopropilspirtu, lai novērstu oksidēšanos un saglabātu zemu VSWR. Uzglabājot adapteri, izvairieties no mitruma un putekļiem.
