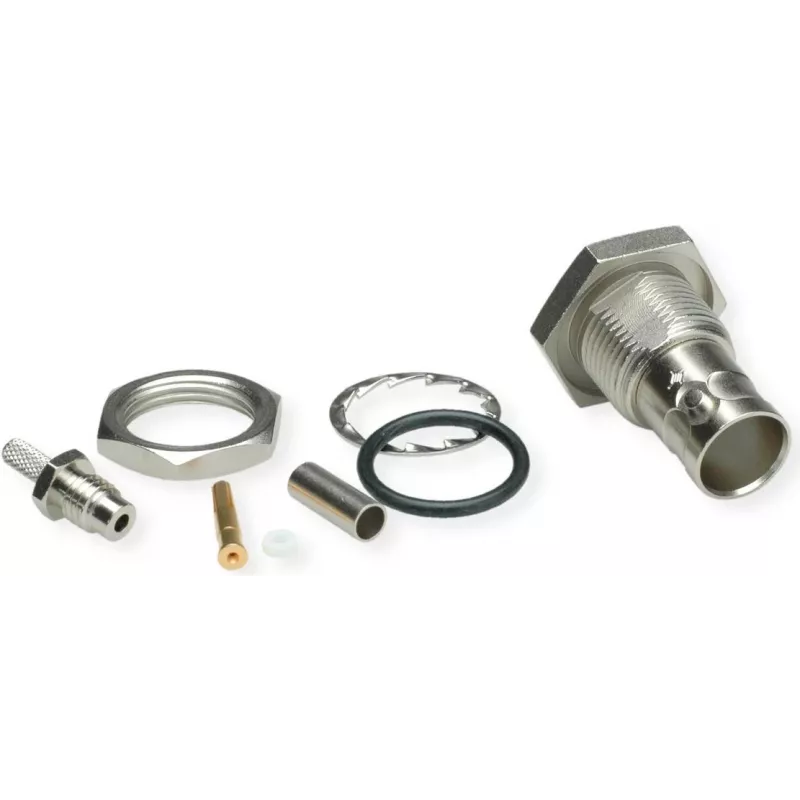

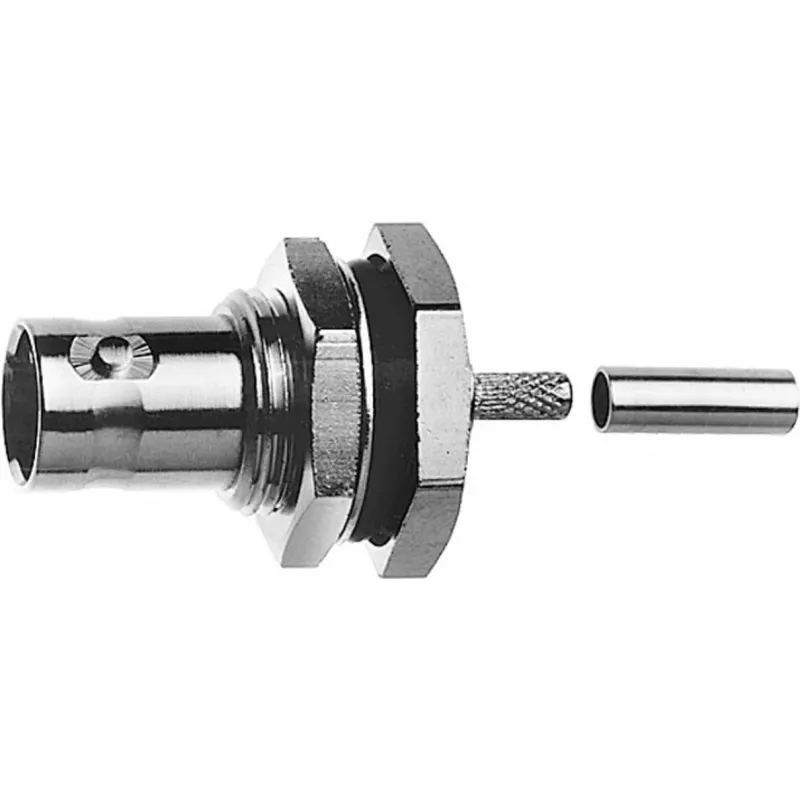

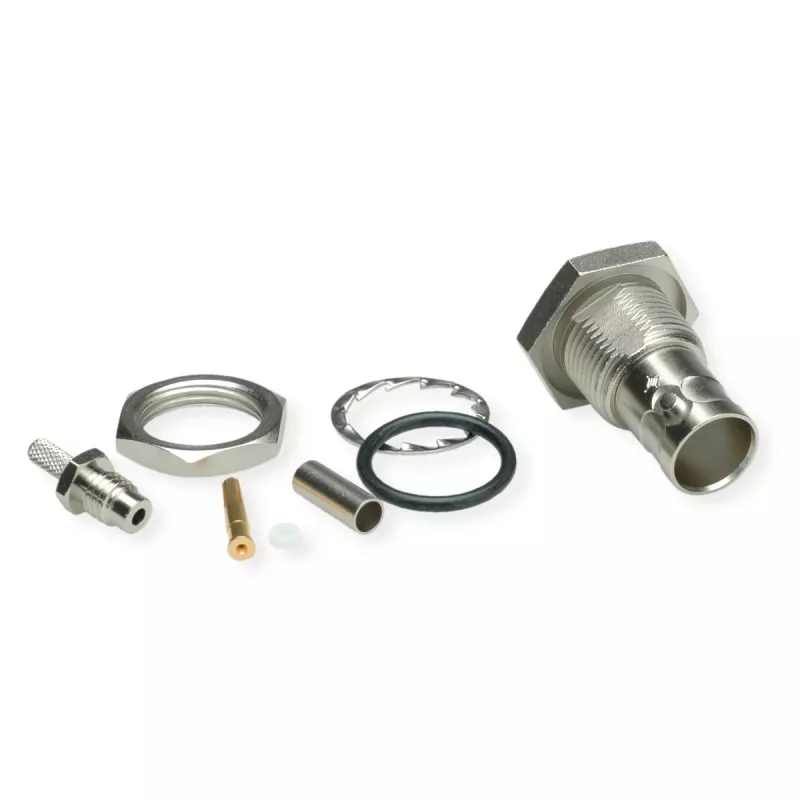

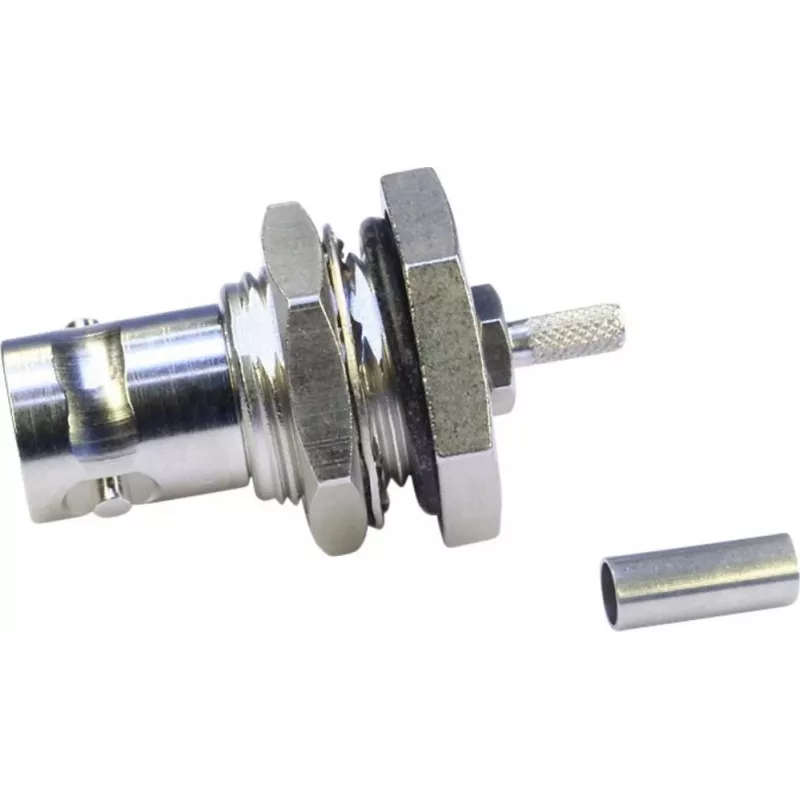

Telegärtner BNC panelē savienotājs (ligzda) ar krimpa savienojumu, 75 Ohm, RG-179 B/U kabelim, G04

Kad plānā koaksiālā kabeļa RG-179 B/U gals ir jāizved caur iekārtas priekšējo paneli, parastais kabelis vienkārši neturēsies. Šis Telegärtner BNC panelē savienotājs nodrošina stingru krimpa savienojumu un uzticamu 75 omu ligzdu tieši tur, kur tā nepieciešama.

Kam tas paredzēts

Montieriem un tehniķiem, kuri strādā ar videokameru, raidīšanas vai telekomunikāciju iekārtām un kuriem panelī vai šasijā nepieciešama BNC ligzda. Piemērots arī laboratorijas un testēšanas stendiem, kur svarīga stabila 75 omu pretestība.

Galvenās priekšrocības

• BNC ligzda ar panelē montāžu – ērti nostiprināt korpusā
• 75 omu pretestība videokameras un RF signāliem
• Krimpa savienojums RG-179 B/U kabelim (G04 grupa)
• Zelta pārklājuma centrālais kontakts un niķelēta misiņa korpuss
• PTFE dielektriķis stabilai darbībai

Specifikācijas

• Pretestība: 75 Ohm
• Frekvenču diapazons: no līdzstrāvas līdz 3 GHz
• Atgriezeniskie zudumi: >20 dB līdz 1 GHz
• Spriegums: 500 Vrms
• Izolācijas pretestība: >5 GΩ
• Ilgmūžība: 500 savienošanas cikli
• Darba temperatūra: no -40°C līdz +85°C

Kā lietot

Noņemiet kabeļa apvalku atbilstoši RG-179 B/U krimpa savienotāja prasībām, uzspiediet centrālo kontaktu un ievietojiet kabeli savienotājā. Izmantojiet krimpa instrumentu, kas paredzēts tieši RG-179 B/U kabelim, un pēc tam pieskrūvējiet savienotāju pie paneļa ar komplektā esošo uzgriezni. Pārbaudiet, vai centrālais kontakts ir stingri nofiksēts un nav īssavienojuma ar pinumu.

Padoms: pirms krimpēšanas vienmēr pārbaudiet kabeļa noņemšanas izmērus – pārāk garš centrālais vadītājs var sabojāt savienotāju, bet pārāk īss nodrošinās sliktu kontaktu. Izmantojiet tikai RG-179 B/U kabeli, jo cita diametra kabelis var nesaturēt krimpa uzmavu.
