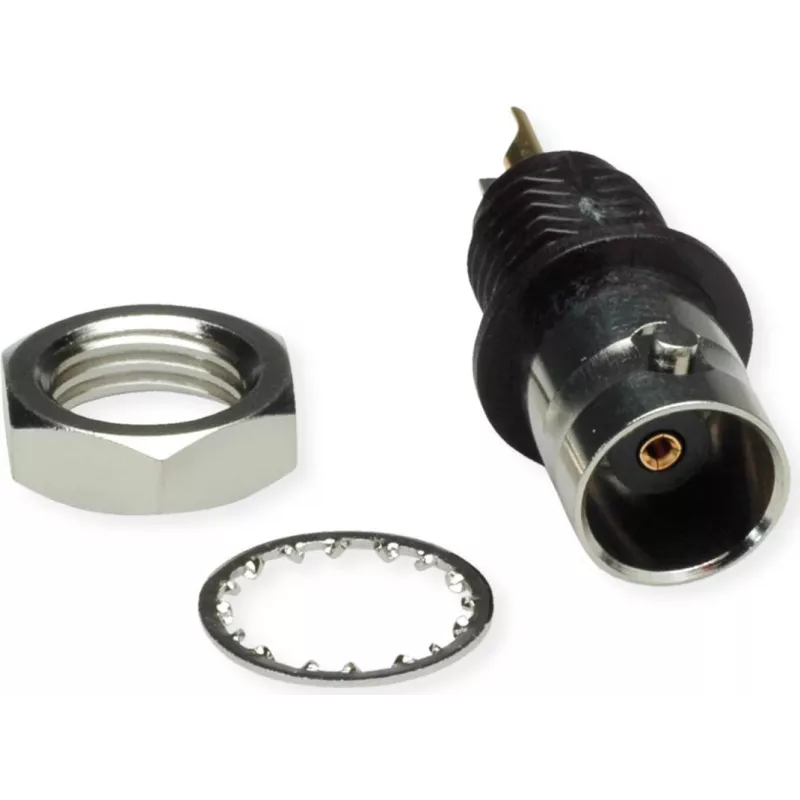

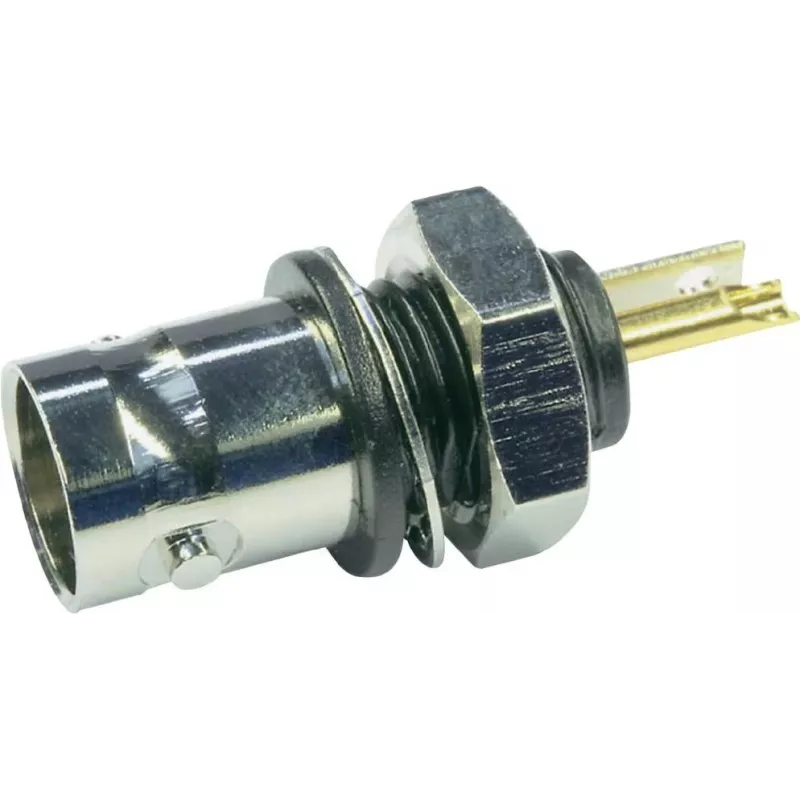

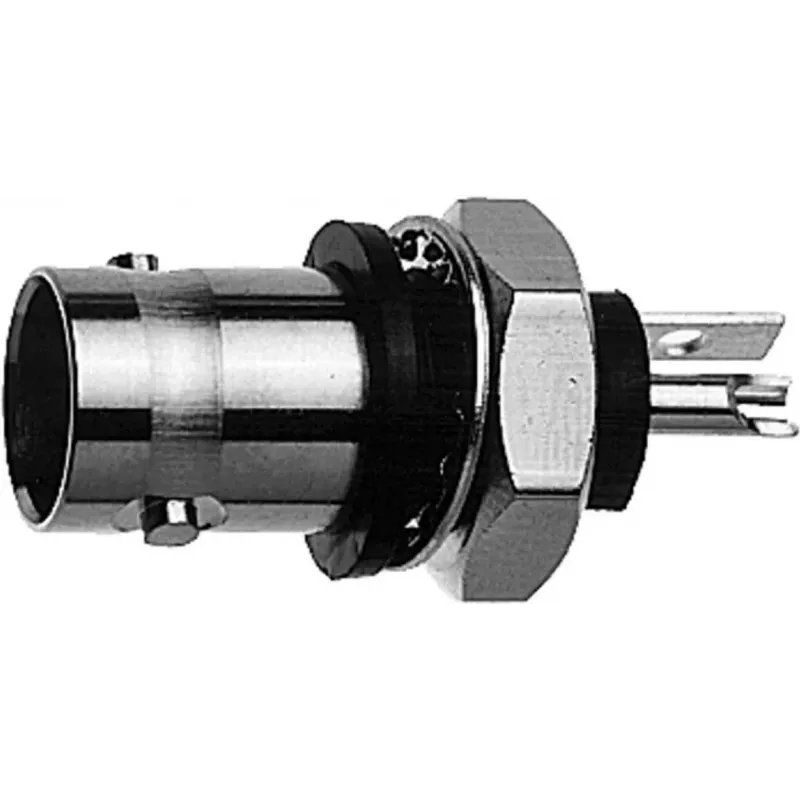

Telegärtner BNC panelis savienotājs, izolēts 50 Ohm, melna izolācijas flange, zelta pārklājuma kontakti, 4 GHz, 1 gab.

Ja nepieciešams uzticams 50 omu savienojums, kas ir elektriski izolēts no korpusa, šis Telegärtner BNC panelis savienotājs ir īstā izvēle. Melnā izolācijas flange nodrošina pilnīgu atdalīšanu no šasijas, novēršot zemējuma cilpas un ļaujot izmantot peldošu ekrānu konfigurācijas.

Galvenās priekšrocības

• Izolēts panelis dizains ar melnu izolācijas flangi
• 50 Ohm pretestība RF lietojumiem
• Zelta pārklājuma centrālais kontakts nodrošina zemu pretestību
• Plašs frekvenču diapazons no līdzstrāvas līdz 4 GHz
• PTFE izolators augstai temperatūras noturībai

Praktiska lietošana

Ideāli piemērots panelī montētiem koaksiālajiem savienojumiem testa iekārtās, sakaru sistēmās un rūpnieciskajā elektronikā. Izolācijas flange novērš zemējuma cilpas un pieļauj peldošu ekrānu konfigurācijas. Montāžas cauruma diametrs 12,7 mm un maksimālais paneļa biezums 3,2 mm atbilst standarta panelis izgriezumiem. Savienotājs iztur vairāk nekā 500 savienošanas ciklus, nodrošinot ilgu kalpošanas laiku.

Pilna specifikācija

• Savienotāja tips: BNC ligzda (female)
• Pretestība: 50 Ohm
• Montāžas tips: Panelis / izolēts
• Flanges krāsa: Melna
• Kontakta pārklājums: Zelts virs niķeļa
• Korpusa pārklājums: Niķelis
• Korpusa materiāls: Misiņš
• Izolatora materiāls: PTFE
• Frekvenču diapazons: DC līdz 4 GHz
• VSWR: ≤ 1,2 @ 3 GHz
• Dielektriskā caursitiena spriegums: 1500 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Centrālā kontakta pretestība: ≤ 1,5 mΩ
• Ārējā kontakta pretestība: ≤ 1,0 mΩ
• Darba temperatūras diapazons: -55 °C līdz +155 °C
• Savienošanas cikli: ≥ 500
• Montāžas cauruma diametrs: 12,7 mm (0,5 collas)
• Maksimālais paneļa biezums: 3,2 mm

Nobeiguma piezīme

Telegärtner kvalitāte ar precīzu RF veiktspēju profesionālām instalācijām.
