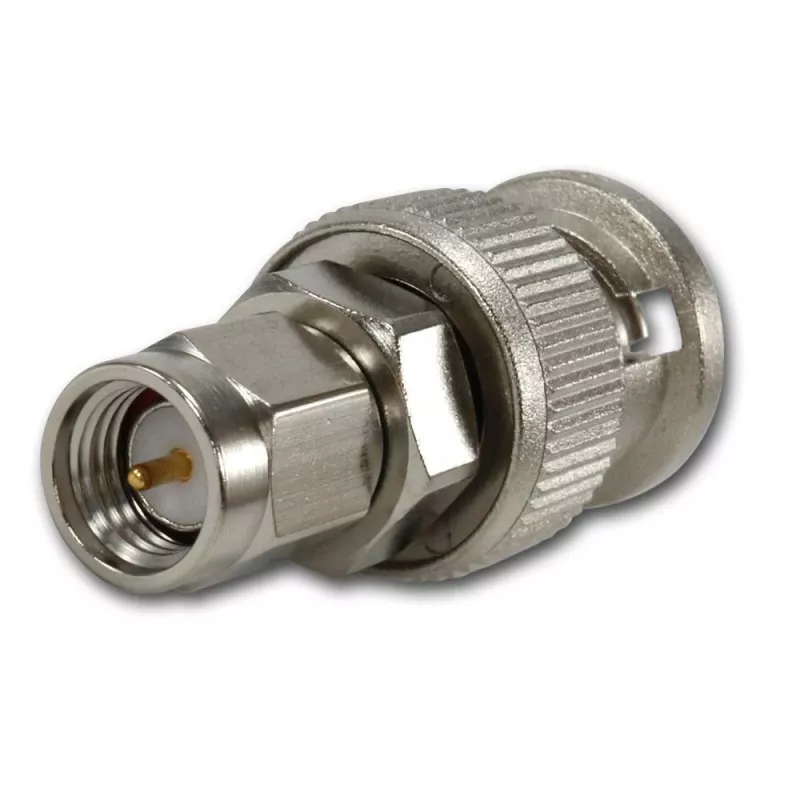

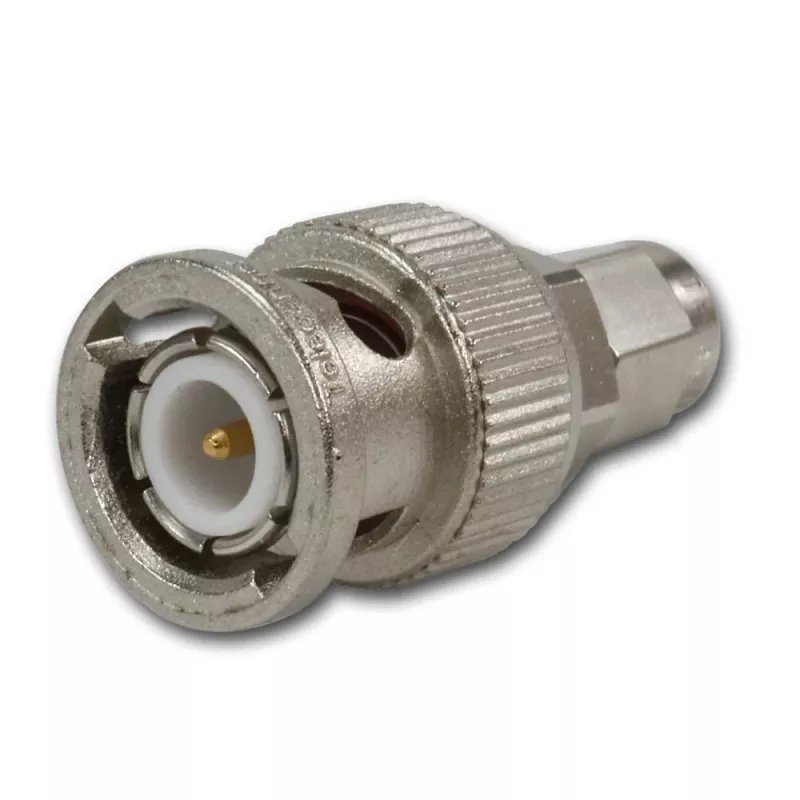

Telegärtner BNC vīrišķais uz SMA vīrišķo koaksiālais adapteris, 50 Ohm, DC-4 GHz, niķelēts misiņš J01008A0018

Kad BNC kabelis jāsavieno ar SMA portu, nepareizs adapteris var radīt signāla zudumus, atstarojumus vai mehānisku nesaderību. Telegärtner J01008A0018 to atrisina ar precīzu in-line adapteri, kas pārveido BNC vīrišķo saskarni par SMA vīrišķo saskarni, saglabājot stabilu 50 Ω pretestību no DC līdz 4 GHz.

Kam paredzēts

RF tehniķiem, testu inženieriem un uzstādītājiem, kuriem nepieciešama uzticama, zema zuduma pāreja starp BNC un SMA sistēmām laboratorijā, instrumentos vai antenu iekārtās.

Galvenās iezīmes

• BNC vīrišķais uz SMA vīrišķo koaksiālais adapteris, in-line konfigurācija
• 50 Ω pretestība ar zemu VSWR (maks. 1,3:1 pie 3 GHz)
• Niķelēts misiņa korpuss un zelta pārklājuma misiņa kontakti izturībai un korozijas pretestībai
• PTFE izolators stabilai elektriskai veiktspējai plašā temperatūras diapazonā
• Darba temperatūra: -40 °C līdz +85 °C

Specifikācijas

• Savienotājs A: BNC vīrišķais
• Savienotājs B: SMA vīrišķais
• Pretestība: 50 Ω
• Frekvenču diapazons: DC – 4 GHz
• Korpusa materiāls: misiņš, niķelēts
• Kontaktu materiāls: misiņš, zelta pārklājums
• Izolators: PTFE
• VSWR (maks.): 1,3:1 pie 3 GHz
• Ievades zudumi (maks.): 0,2 dB pie 3 GHz
• Dielektriskā caursitiena spriegums: 1500 Vrms
• Izolācijas pretestība: ≥ 5000 MΩ
• Kontaktu pretestība (centrālais): ≤ 1,5 mΩ
• Kontaktu pretestība (ārējais): ≤ 1 mΩ
• Darba temperatūra: -40 °C līdz +85 °C
• Montāžas tips: In-line / brīvi karājošs

Kā lietot

Pievienojiet BNC vīrišķo savienotāju BNC ligzdai un SMA vīrišķo savienotāju SMA ligzdai. Pārliecinieties, ka abi savienotāji ir tīri un pareizi pievilkti. Izvairieties pārsniegt norādīto frekvenču diapazonu, lai saglabātu signāla integritāti.

Padoms: BNC savienotājiem ir bajonetes fiksācija, nevis vītne – pievienojot, pagrieziet par ceturtdaļapgriezienu, līdz tas nofiksējas. SMA savienotāji ir vītņoti – pievelciet ar atbilstošu griezes momentu, nepārspiežot.
