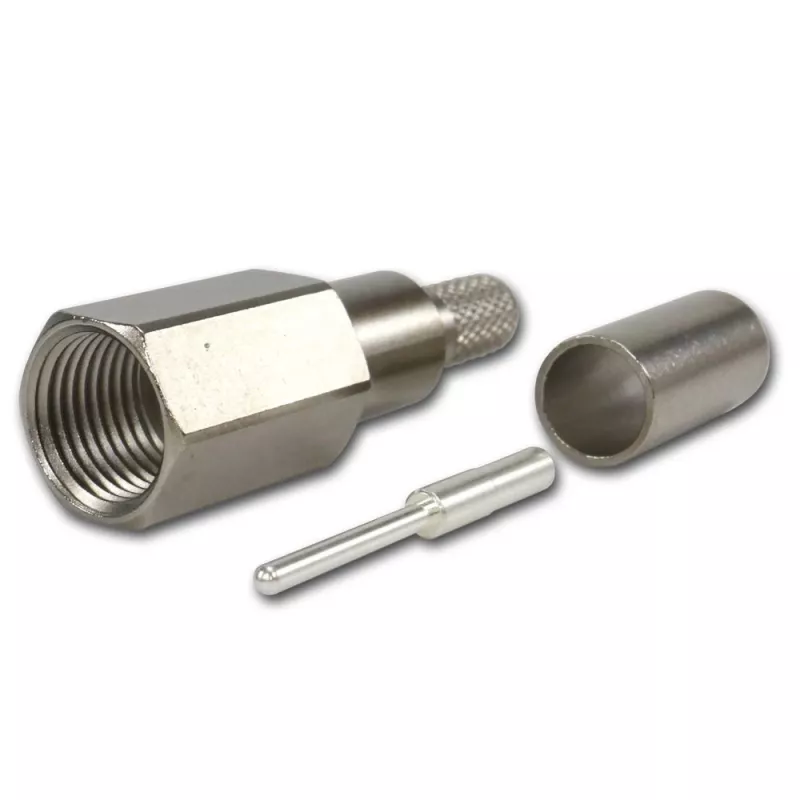

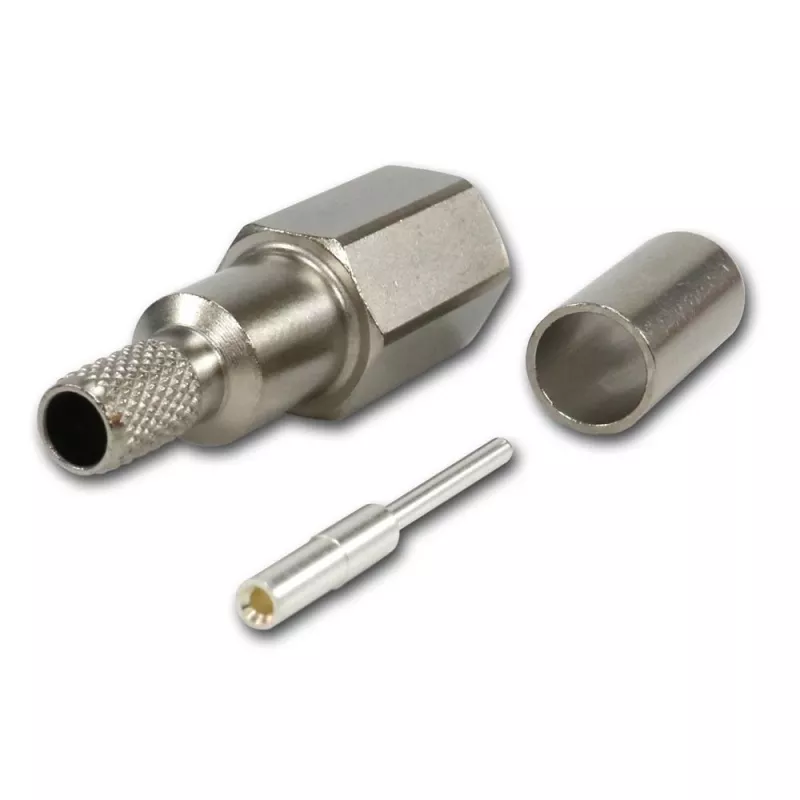

Telegärtner FME spraudnis Crimp/Crimp RG-58 C/U, 50 Ohm, zelta/niķeļa J01700A0006Z

Ja meklējat uzticamu FME savienotāju, kas nodrošina stabilu signālu pat 3 GHz diapazonā, šis Telegärtner J01700A0006Z ir tieši tas. Tā zelta pārklājuma centrālais kontakts un niķeļa pārklājuma misiņa korpuss ir radīti, lai kalpotu ilgi un bez problēmām.

Galvenās priekšrocības

• Zelta pārklājums uz centrālā kontakta nodrošina izcilu korozijas pretestību un zemu kontakta pretestību (≤ 1,5 mΩ).
• Niķeļa pārklājuma misiņa korpuss (CuZn39Pb3) ir izturīgs un labi vada strāvu.
• PTFE izolators iztur augstas temperatūras un nodrošina stabilus parametrus.
• Darba temperatūras diapazons no -40 °C līdz +85 °C – piemērots gan iekštelpās, gan ārā.
• Izstrādāts vismaz 500 savienošanas cikliem.

Tehniskie dati

• Impedance: 50 Ohm
• Frekvences diapazons: 0 – 3 GHz
• VSWR: ≤ 1,3 pie 2,5 GHz
• Dielektriskā caursitiena spriegums: 1 kVeff
• Izolācijas pretestība: ≥ 5 GΩ
• Centrālā kontakta pretestība: ≤ 1,5 mΩ
• Ārējā kontakta pretestība: ≤ 1 mΩ
• Korpusa materiāls: misiņš (CuZn39Pb3), niķeļa pārklājums
• Centrālā kontakta pārklājums: zelts
• Izolatora materiāls: PTFE

Kam piemērots

Šis FME spraudnis (tēviņš) ir paredzēts 50 omu koaksiālajiem kabeļiem. Tas ir saderīgs ar RG-58 C/U, RG-58 A/U, RG-141 A/U un LMR-195 kabeļiem. Pateicoties crimp/crimp terminācijai, gan centrālais, gan ārējais vads tiek droši saspiests, nodrošinot mehāniski izturīgu un elektriski stabilu savienojumu. Ideāli piemērots radioamatieriem, profesionāļiem telekomunikāciju jomā, kā arī ikvienam, kas būvē vai remontē RF iekārtas – no antenu sistēmām līdz testa iekārtām.

Kā lietot

Lai uzstādītu, jums būs nepieciešams crimp instruments, kas atbilst FME savienotājiem. Noņemiet kabeļa apvalku, atsedzot centrālo vadu un pinumu. Uzspiediet savienotāju uz kabeļa, pārliecinoties, ka centrālais vads nonāk centrālajā kontaktā, bet pinums – ārējā kontaktā. Pēc tam izmantojiet crimp instrumentu, lai saspiestu gan centrālo, gan ārējo daļu. Pārbaudiet savienojumu ar multimetru, lai pārliecinātos, ka nav īssavienojuma un kontakts ir drošs.

Padoms: vienmēr izmantojiet pareizā izmēra crimp uzgali, lai nesabojātu savienotāju. Pēc saspiešanas pārbaudiet VSWR ar refleometru – tas palīdzēs novērst signāla zudumus.
