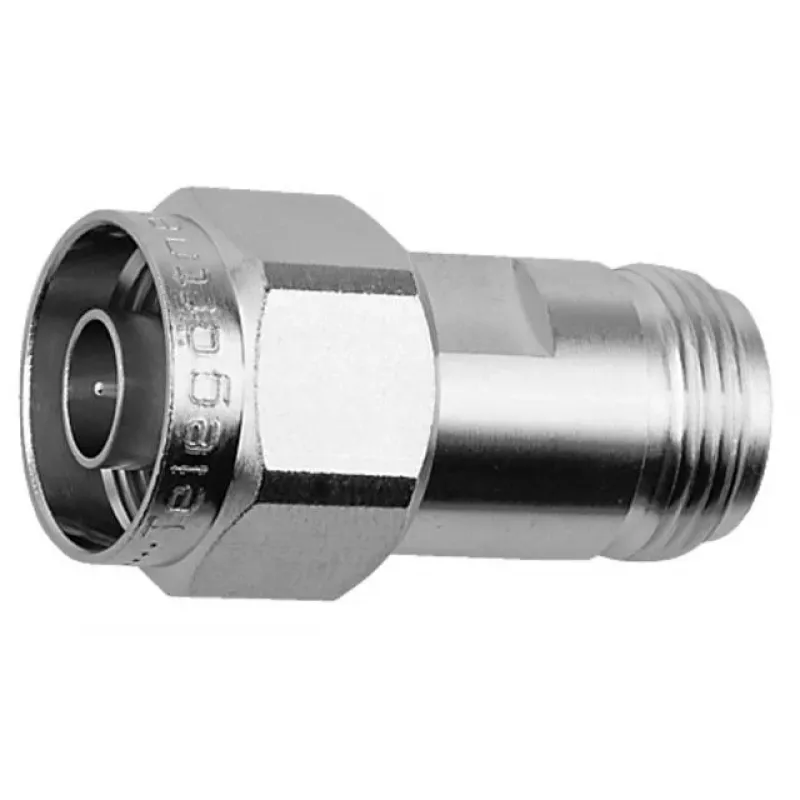

Telegärtner N-Type Female uz N-Type Male ātrās skrūvēšanas savienotājs J01024A0010

Ātrās skrūvēšanas mehānisms nozīmē, ka N-type savienojumu var izveidot un atvienot daudz ātrāk nekā ar parasto skrūvējamo savienotāju – ideāli, ja bieži maināt antenas vai mēraparatūru.

Kāpēc izvēlēties šo Telegärtner savienotāju

• Ātrā skrūvēšana nodrošina ātru un drošu savienojumu bez instrumentiem.
• Zems VSWR (≤1,25 līdz 6 GHz) nozīmē minimālu signāla atstarošanos.
• Mazs ievades zudums (≤0,05 dB līdz 6 GHz) – svarīgi vāju signālu gadījumos.
• Plašs darba temperatūras diapazons no -40°C līdz +85°C.
• Izturība pret savienošanas cikliem: vismaz 500 reizes.
• Korpusa materiāls: misiņš, pārklāts ar niķeli; centrālais kontakts: misiņš, pārklāts ar zeltu; izolators: PTFE.

Kam piemērots

Šis adapteris ir paredzēts profesionāļiem un nopietniem radioamieriem, kuri strādā ar 50 Ω sistēmām. Tas noderēs gan antenu kabeļu savienošanai, gan testēšanas iekārtu pievienošanai, gan jebkurā vietā, kur nepieciešams uzticams N-type savienojums no līdzstrāvas līdz 11 GHz.

Galvenie tehniskie dati

• Savienotājs 1: N-Type Female (mātes)
• Savienotājs 2: N-Type Male (tēviņš)
• Impedance: 50 Ω
• Frekvences diapazons: DC līdz 11 GHz
• VSWR: ≤1,25 (DC-6 GHz), ≤1,35 (6-11 GHz)
• Ievades zudums: ≤0,05 dB (DC-6 GHz), ≤0,1 dB (6-11 GHz)
• Dielektriskā caursitiena spriegums: 2,5 kVeff
• Izolācijas pretestība: ≥5 GΩ

Lietošana

Pievienojiet N-Type Female galu pie attiecīgā pretējā savienotāja un N-Type Male galu pie otra – ātrās skrūvēšanas mehānisms ļauj to izdarīt ar roku, bez speciāliem instrumentiem. Pārliecinieties, ka savienojums ir cieši pievilkts, lai nodrošinātu labāko signāla pārraidi.

Padoms: lai gan savienotājs ir izturīgs, lai pagarinātu tā kalpošanas laiku, izvairieties no pārmērīgas pievilkšanas ar spēku un regulāri pārbaudiet, vai savienojums nav atslābis.
