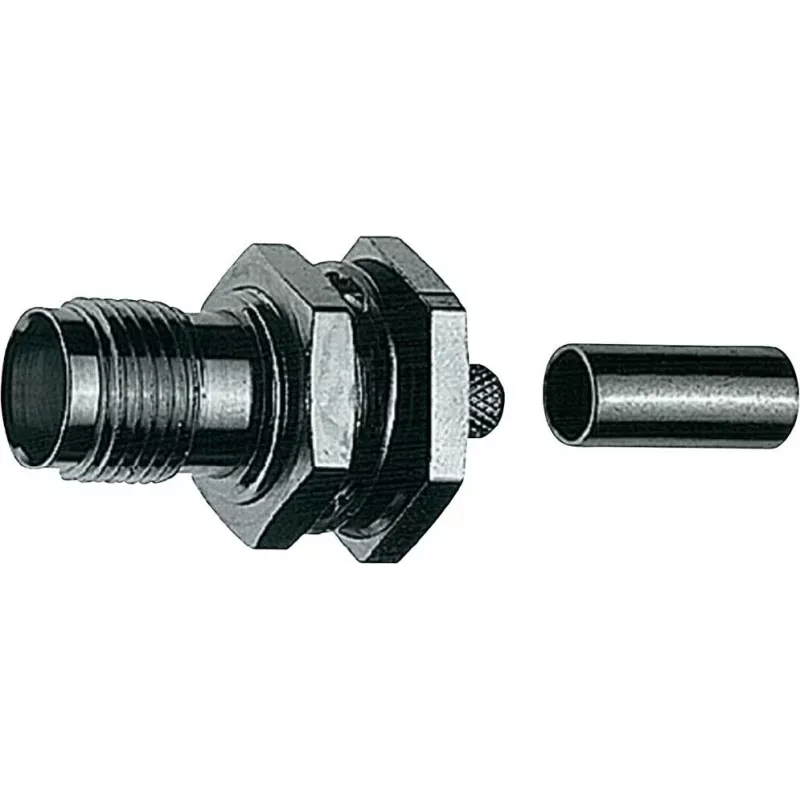

Telegärtner R-TNC ligzdas savienotājs PCB montāžai, taisns, 50 Ohm, J01011R0000

Ja jūsu projekts prasa RF savienojumu, kas darbojas līdz pat 11 GHz ar VSWR ≤ 1.3 līdz 10 GHz, Telegärtner R-TNC ligzda ir izvēle, kas nodrošina precīzu signāla pārraidi. Tā ir paredzēta PCB montāžai ar 4 caurumu flanču stiprinājumu, un tai ir zelta pārklājuma berilija vara centrālais kontakts un niķeļa pārklājuma misiņa korpuss, kas garantē uzticamu savienojumu pat prasīgos apstākļos.

Kam paredzēts

Šis savienotājs ir piemērots inženieriem un hobijistiem, kas strādā ar augstfrekvences shēmām, testēšanas iekārtām, antenu sistēmām vai jebkuru citu RF aplikāciju, kur nepieciešama stabila 50 Ohm pretestība un izturība pret vides ietekmēm. Pateicoties plašajam darba temperatūras diapazonam no -65 °C līdz +165 °C un vismaz 500 savienošanas cikliem, tas ir piemērots gan prototipiem, gan ražošanai.

Galvenās priekšrocības

• Plašs frekvenču diapazons: no līdzstrāvas līdz 11 GHz
• Izcils VSWR: ≤ 1.3 līdz 10 GHz
• Augsts sprieguma nomināls: 500 V RMS
• Izturīga konstrukcija: PTFE izolators, zelta pārklājuma kontakti
• Atbilst RoHS prasībām

Tehniskā specifikācija

• Savienotāju sērija: R-TNC
• Savienotāja tips: ligzda (ārējā vītne, centrālais kontakts – vīrišķais)
• Montāžas tips: PCB montāža, 4 caurumu flange
• Dizains: taisns
• Pretestība: 50 Ohm
• Frekvenču diapazons: DC - 11 GHz
• Sprieguma nomināls: 500 V (RMS)
• VSWR: ≤ 1.3 @ DC - 10 GHz
• Kontaktu pārklājums: zelts
• Korpusa pārklājums: niķelis
• Izolatora materiāls: PTFE
• Korpusa materiāls: misiņš
• Centrālā kontakta materiāls: berilija varš
• Temperatūras diapazons: -65 °C līdz +165 °C
• Savienošanas cikli: ≥ 500
• Dielektriskā caursitiena spriegums: 1.5 kVeff (50 Hz)
• Izolācijas pretestība: ≥ 5 GΩ
• Centrālā kontakta pretestība: ≤ 1.5 mΩ
• Ārējā kontakta pretestība: ≤ 1.0 mΩ

Kā lietot

Savienotājs tiek montēts uz PCB, izmantojot 4 caurumu flanču, kas nodrošina mehānisku stabilitāti un vienlaikus kalpo kā elektriskais savienojums ar plates zemes slāni. Pirms lodēšanas pārliecinieties, ka plates kontaktu laukumi atbilst savienotāja izvadiem. Pēc montāžas ieteicams pārbaudīt VSWR ar atbilstošu mērierīci, lai nodrošinātu optimālu veiktspēju.

Mūsu vērtējums

Ja nepieciešams uzticams un precīzs R-TNC ligzdas savienotājs PCB montāžai augstfrekvences aplikācijās, Telegärtner J01011R0000 ir lieliska izvēle. Tā izturīgā konstrukcija un teicamie elektriskie parametri nodrošinās ilgstošu darbību pat prasīgos apstākļos.
