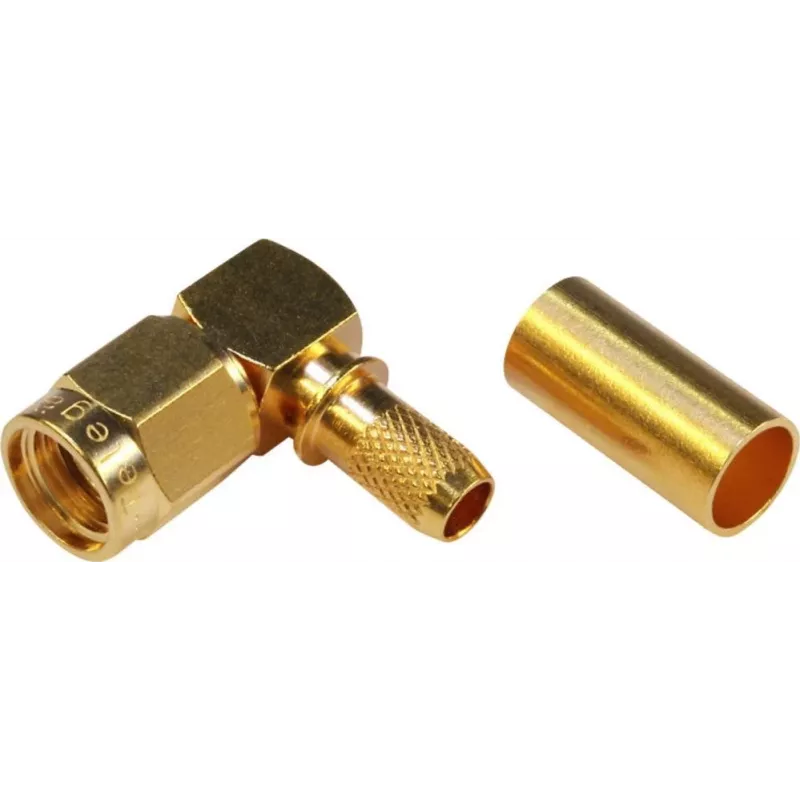

TELEGÄRTNER SMA apgrieztās polaritātes kontaktdakšas savienotājs, taisnleņķa, 50 Ohm, presēšana/lodēšana, zeltīts, J01150R0031

Ja kabeļa maršruts prasa 90 grādu līkumu, bet vietas ir maz, šis taisnleņķa SMA savienotājs ar zeltītiem kontaktiem nodrošina stabilu RF savienojumu līdz pat 6 GHz.

Kam paredzēts

TELEGÄRTNER J01150R0031 ir precīzijas SMA apgrieztās polaritātes kontaktdakšas savienotājs, kas paredzēts koaksiālajiem kabeļiem, piemēram, RG-174, RG-188 A/U, RG-316 un LMR-100A. Tā taisnleņķa korpuss ir ideāli piemērots instalācijām, kur vietas ir maz vai kabelis jānovirza 90 grādu leņķī. Savienotājs izmanto presēšanas termināciju ārējam kontaktam un lodēšanas termināciju centrālajam kontaktam, nodrošinot drošu un izturīgu savienojumu.

Galvenās priekšrocības

• Apgrieztās polaritātes SMA dizains novērš nejaušu savienošanu ar standarta SMA interfeisiem.
• Zeltīts misiņa korpuss un kontakti nodrošina izcilu vadītspēju un korozijas izturību.
• PTFE izolators garantē stabilu veiktspēju plašā temperatūras diapazonā no -65 °C līdz +165 °C.
• Izstrādāts vismaz 500 savienošanas cikliem, piemērots atkārtotai lietošanai.

Tehniskie dati

• Impedance: 50 Ohm
• Frekvenču diapazons: DC līdz 6 GHz
• VSWR: ≤1,25 līdz 6 GHz
• Sprieguma nomināls: 335 Veff pie 50 Hz
• Izolācijas pretestība: ≥5 GΩ
• Darba temperatūra: -65 °C līdz +165 °C
• Izturība: ≥500 savienošanas cikli
• Korpusa materiāls: misiņš, zeltīts
• Centrālā kontakta materiāls: misiņš, zeltīts
• Izolatora materiāls: PTFE
• Terminācija: presēšana (ārējā), lodēšana (centrālā)
• Saderīgi kabeļi: RG-174, RG-188 A/U, RG-316, RG-316-DS, LMR-100A, 0.81/1.13/1.32/1.37/1.48/1.55

Kā lietot

Noņemiet kabeļa ārējo apvalku, atklājot pinumu un centrālo vadītāju. Uzspiediet savienotāja korpusu uz kabeļa, pielodējiet centrālo kontaktu un pēc tam izmantojiet presēšanas instrumentu, lai nostiprinātu ārējo kontaktu. Pārbaudiet savienojumu ar multimetru, lai pārliecinātos, ka nav īssavienojuma.

Mūsu vērtējums

Izturīgs taisnleņķa SMA apgrieztās polaritātes savienotājs profesionālām RF aplikācijām, kas nodrošina izcilu veiktspēju un izturību.
