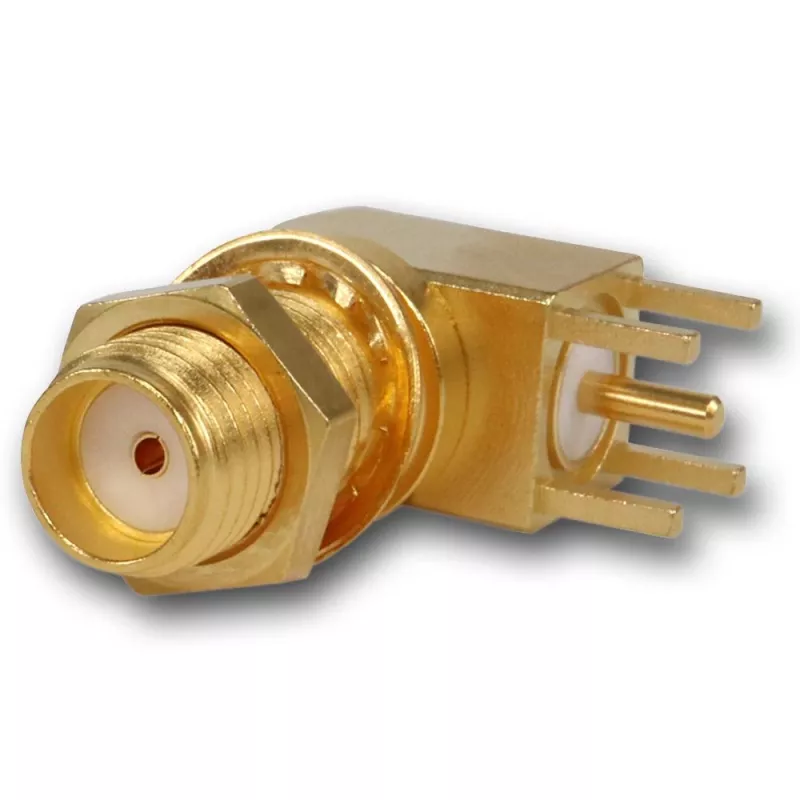

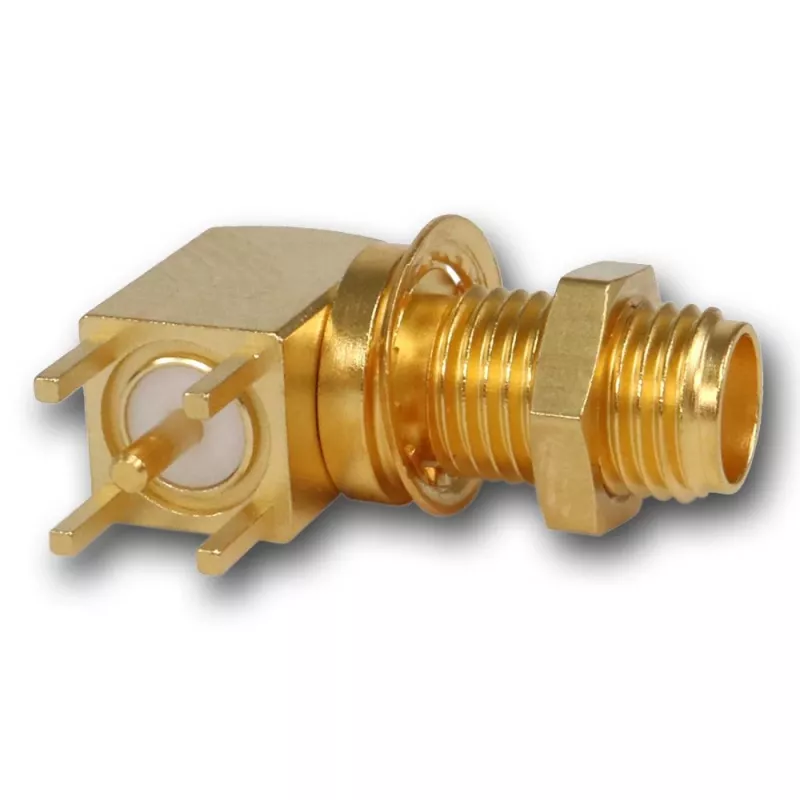

Telegärtner SMA leņķa panelī montējams ligzdas savienotājs, 50 omi, zeltīts, Z25/Z55 J01151A0201Z

Kad antenas panelī vai blīvā korpusā jāizvada RF signāls, parastais taisnais SMA savienotājs bieži vien neiederas – tas aizņem pārāk daudz vietas un liek kabelim locīties neērtā leņķī. Šis Telegärtner SMA leņķa ligzdas savienotājs ir radīts tieši šādām situācijām: tas nostiprinās panelī caur D-veida izgriezumu un ļauj kabelim aiziet paralēli panelim, nesabojājot signālu.

Galvenās priekšrocības

• Leņķa (right-angle) konstrukcija ietaupa vietu šauros korpusos un novērš kabeļa liekšanu.
• Zeltīts misiņa korpuss un zeltīts berilija vara centrālais kontakts nodrošina ilgstošu, pret koroziju izturīgu savienojumu.
• VSWR ≤ 1,25 visā diapazonā no DC līdz 18 GHz – signāls paliek tīrs pat prasīgos RF lietojumos.
• PTFE izolators un 1000 Veff caursitiena spriegums nodrošina drošu darbību.
• Vairāk nekā 500 savienošanas ciklu – savienotājs kalpos ilgi.

Kam piemērots

Šis savienotājs ir domāts RF inženieriem, radioamatieriem un visiem, kas būvē vai remontē iekārtas ar panelī montējamām SMA ligzdām. Tas lieliski der testa aparatūrai, antenu padevējiem uz pielāgotiem korpusiem, kā arī kompaktām radio un telemetrijas sistēmām.

Tehniskā specifikācija

• Savienotāju sērija: SMA
• Tips: ligzda (female)
• Orientācija: leņķa
• Montāža: panelī / caur sienu
• Pievienošana: lodēšana
• Pretestība: 50 omi
• Frekvences diapazons: DC – 18 GHz
• VSWR: ≤ 1,25 (DC – 18 GHz)
• Korpusa materiāls: misiņš
• Korpusa pārklājums: zelts
• Centrālā kontakta materiāls: berilija varš
• Centrālā kontakta pārklājums: zelts
• Izolatora materiāls: PTFE
• Darba temperatūra: no -65 °C līdz +165 °C
• Savienošanas cikli: ≥ 500
• Caursitiena spriegums: 1000 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Montāžas cauruma tips: D-veida izgriezums
• Montāžas cauruma diametrs: 6,4 mm
• Saderība ar paneļa biezumu: Z25 / Z55

Kā lietot

Izvērtējiet panelī D-veida izgriezumu ar 6,4 mm diametru atbilstoši Telegärtner Z25 vai Z55 standartam. Ievietojiet savienotāju no aizmugures, nostipriniet to ar uzgriezni, pēc tam pielodējiet centrālo vadu un ekrānu. Pārbaudiet VSWR ar antenas analizatoru, lai pārliecinātos, ka savienojums ir kvalitatīvs.

Padoms: lodējot centrālo kontaktu, izmantojiet mazjaudas lodāmuru un ātri veiciet darbību, lai PTFE izolators nepārkarstu. Vienmēr pārbaudiet, vai panelī izgriezums precīzi atbilst Z25/Z55 – tas garantēs ciešu un drošu stiprinājumu.
