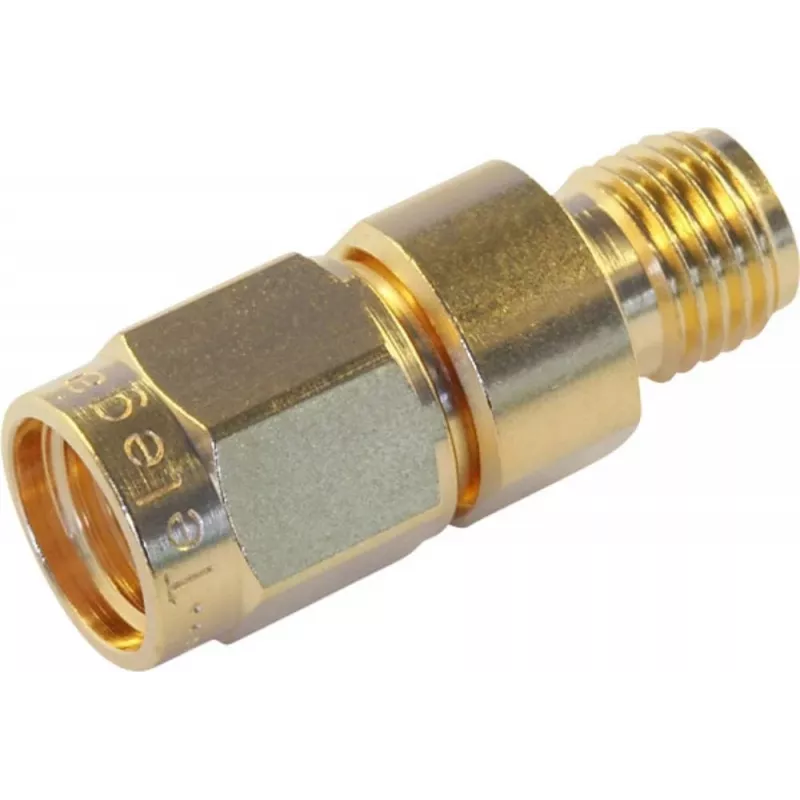

Telegärtner SMA ligzda uz SMA reverso spraudni adapteris, 50 omi, DC-6 GHz, zeltīts misiņš J01155R0095

Ja jūsu RF sistēmā ir gan standarta SMA, gan RP-SMA savienotāji, šis Telegärtner adapteris atrisina nesaderības problēmu vienā piegājienā. Tas savieno SMA ligzdu ar SMA reverso spraudni, ļaujot bez modificēšanas integrēt RP-SMA ierīces standarta SMA instalācijās.

Galvenās priekšrocības

• SMA ligzda (female) uz SMA reverso spraudni (male)
• 50 omu pretestība, frekvenču diapazons no DC līdz 6 GHz
• Zeltīts misiņa korpuss un kontakti – izturīgi un ar zemu zudumu
• PTFE izolators stabilai darbībai
• Zems VSWR ≤ 1,25 visā diapazonā

Praktiska lietošana

Uzskrūvējams savienojums nodrošina drošu mehānisko kontaktu, un adapteris iztur vismaz 500 savienošanas ciklus. Darba temperatūras diapazons no -65 °C līdz +165 °C ļauj to izmantot gan āra antenu instalācijās, gan laboratorijas testu stendos.

Pilna specifikācija

• Savienotājs 1: SMA ligzda (female)
• Savienotājs 2: SMA reversais spraudnis (male)
• Pretestība: 50 Ω
• Frekvenču diapazons: DC - 6 GHz
• VSWR: ≤ 1,25
• Dielektriskā caursitiena spriegums: 750 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Centrālā kontakta pretestība: ≤ 2,5 mΩ
• Ārējā kontakta pretestība: ≤ 2,5 mΩ
• Korpusa materiāls: misiņš, zeltīts
• Centrālā kontakta materiāls: misiņš / berilija bronza, zeltīts
• Izolatora materiāls: PTFE
• Darba temperatūra: -65 °C līdz +165 °C
• Savienošanas cikli: ≥ 500
• Savienošanas mehānisms: uzskrūvējams

Kam piemērots

Šis adapteris ir paredzēts RF inženieriem, antenu uzstādītājiem un hobistiem, kuri strādā ar bezvadu sakaru iekārtām, testa aparatūru vai antenu kabeļiem. Tas noder, ja jāsavieno RP-SMA moduļi ar standarta SMA ligzdām.

Kā lietot

Vienkārši uzskrūvējiet adapteri starp abiem savienotājiem – SMA ligzdu pievienojiet standarta SMA spraudnim, bet reverso spraudni – RP-SMA ligzdai. Pārliecinieties, ka savienojums ir cieši pievilkts, lai nodrošinātu optimālu signāla pārraidi.

Padoms: pirms uzstādīšanas pārbaudiet, vai abi savienotāji ir tīri un bez bojājumiem. Regulāri pārbaudiet savienojuma stingrību, lai izvairītos no signāla zudumiem.
