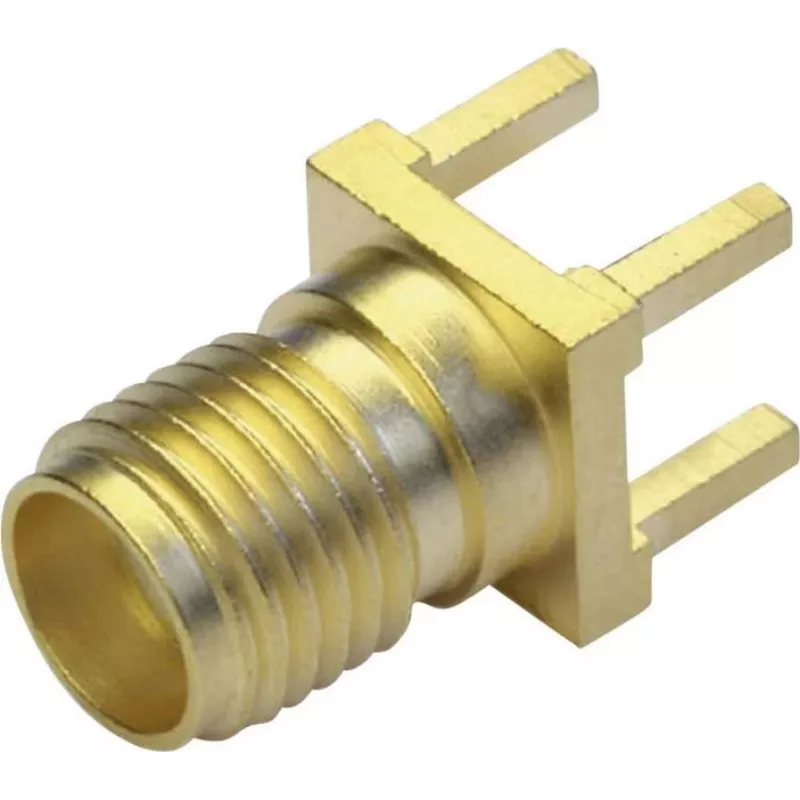

Telegärtner SMA ligzdas PCB montāžas savienotājs, 50 Ohm, zelta pārklājums, Z79 sērija J01151A0931

Kad augstfrekvences shēmā nepieciešams uzticams 50 omu savienojums, šis SMA ligzdas savienotājs nodrošina stabilu signālu līdz pat 18 GHz. Tā zelta pārklājums uz kontaktiem un korpusa garantē ilgmūžību un zemu zudumu līmeni.

Kam paredzēts

Inženieriem un tehniķiem, kas montē RF shēmas, testa iekārtas vai sakaru ierīces, kur nepieciešams izturīgs un precīzs SMA savienojums uz iespiedshēmas plates.

Galvenās iezīmes

• SMA sērijas ligzda (sieviete) PCB montāžai
• 50 omu pretestība ar PTFE dielektriķi stabilai darbībai
• Zelta pārklājums uz korpusa un kontakta – izturība pret koroziju un zemi zudumi
• Taisna orientācija, lodēšanas terminācija
• Frekvenču diapazons no DC līdz 18 GHz, VSWR maks. 1,2:1 pie 18 GHz
• Darba temperatūra no -65°C līdz +165°C, 500 savienošanas cikli

Specifikācijas

• Savienotāja sērija: SMA
• Savienotāja dzimums: ligzda (sieviete)
• Montāžas tips: PCB montāža
• Pretestība: 50 Ohm
• Terminācijas metode: lodēšana
• Kontakta pārklājums: zelts
• Korpusa pārklājums: zelts
• Dielektriķa materiāls: PTFE
• Orientācija: taisna
• Frekvenču diapazons: DC līdz 18 GHz
• VSWR (maks.): 1,2:1 @ 18 GHz
• Izolācijas pretestība: 5 GΩ min
• Spriegums: 335 Vrms
• Darba temperatūra: -65°C līdz +165°C
• Izturība: 500 savienošanas cikli
• Ražotāja sērija: Z79
• Portu skaits: 1

Kā lietot

Pirms lodēšanas pārliecinieties, ka PCB footprint atbilst savienotāja lodēšanas kājiņām. Izmantojiet atbilstošu lodēšanas temperatūru, lai nesabojātu PTFE dielektriķi. Ievietojiet savienotāju un pielodējiet kontaktu un korpusa stiprinājumus.

Padoms: Lai nodrošinātu optimālu augstfrekvences veiktspēju, notīriet lodēšanas vietas un pārbaudiet, vai nav aukstu lodējumu. Regulāri pārbaudiet savienojuma kvalitāti, jo īpaši pēc vairākiem savienošanas cikliem.
