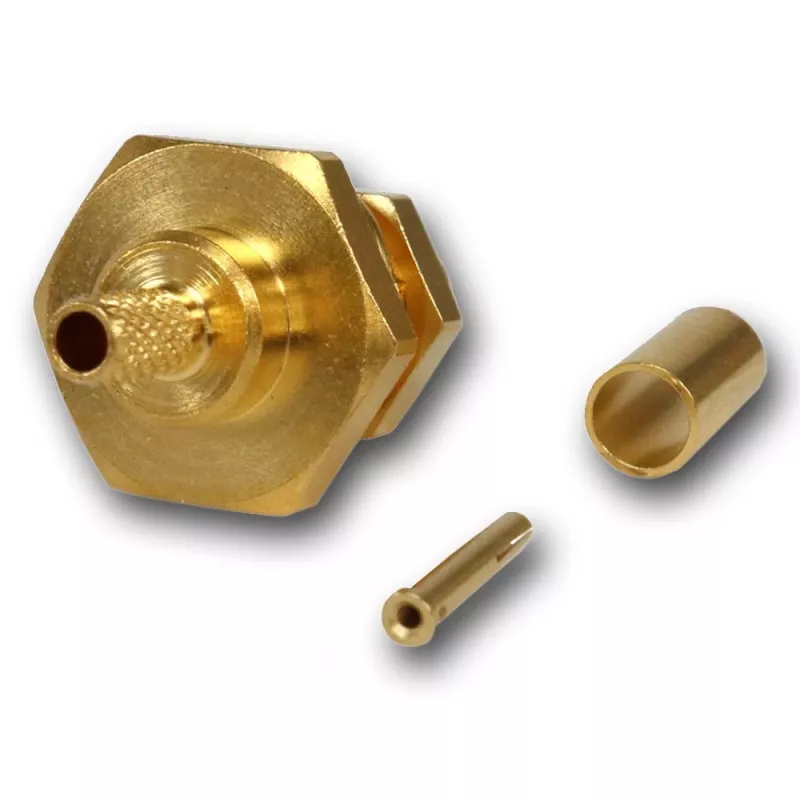

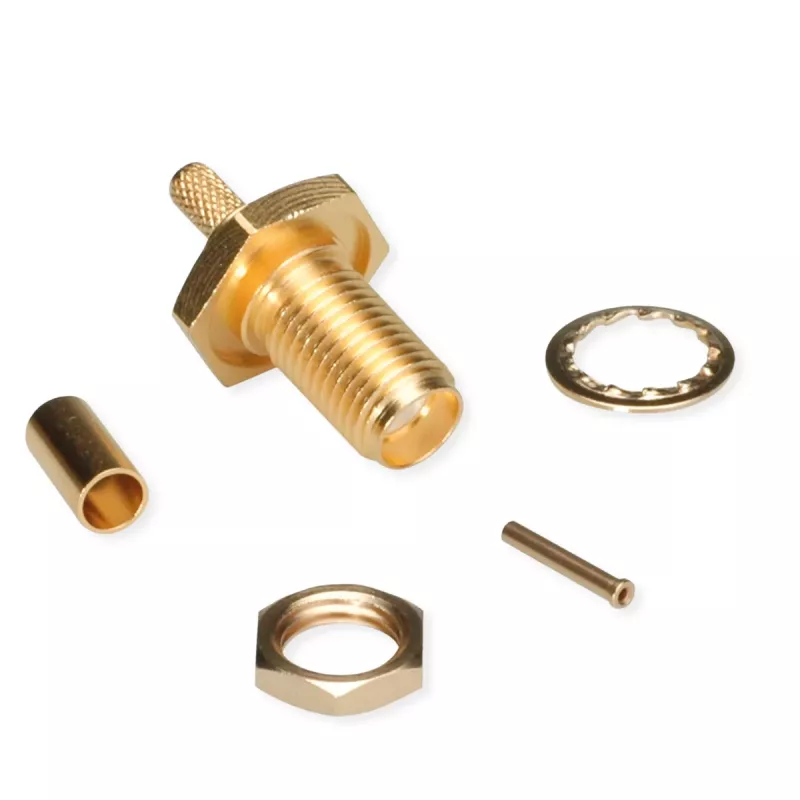

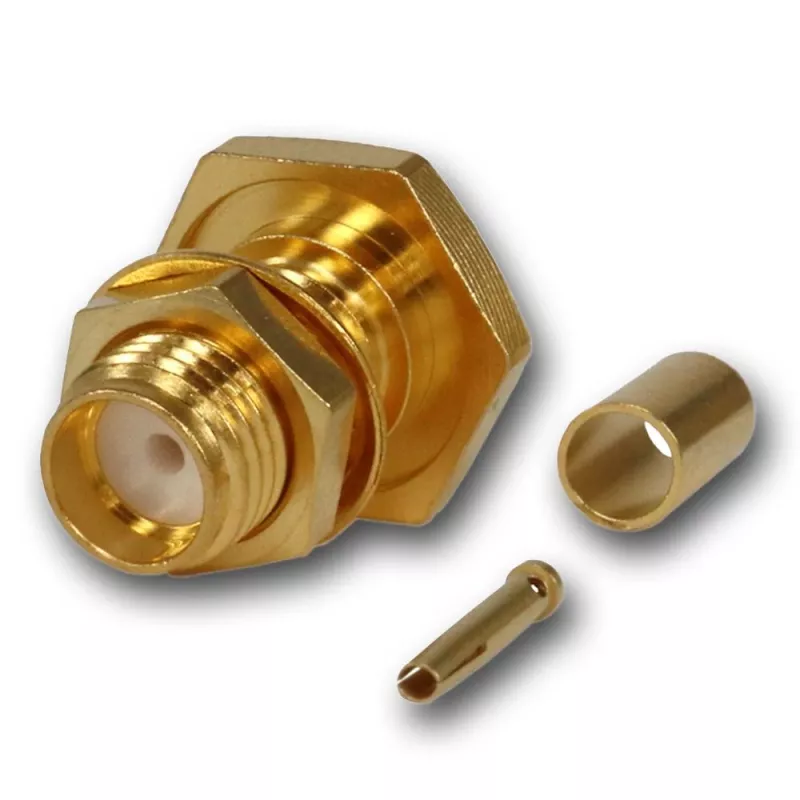

Telegärtner SMA sievišķais krimpējamais panelim paredzētais savienotājs RG-316/U kabelim, zeltīts, 50 Ohm, DC-6 GHz J01151A0001Z

Ja meklējat RF savienotāju, kas izturēs ne tikai laboratorijas apstākļus, bet arī ikdienas ekspluatāciju, šis Telegärtner SMA ligzda ar zeltījumu ir īstais risinājums. Zelta pārklājums uz korpusa un centrālā kontakta nodrošina zemu kontaktu pretestību un stabilu signālu pat pie 6 GHz, turklāt tas ir izturīgāks pret koroziju nekā parastie niķeļa pārklājuma savienotāji.

Galvenās priekšrocības

• Precīza krimpēšanas tehnoloģija RG-316/U un saderīgiem kabeļiem (RG-174/U, RG-188/U, LMR-100, ENVIROFLEX 316 D)
• Zeltīts misiņa korpuss un centrālais kontakts nodrošina zemu zudumu un ilgmūžību
• 50 Ohm pretestība ar VSWR ≤ 1,25 diapazonā no DC līdz 6 GHz
• PTFE izolators ļauj strādāt temperatūrā no -65 °C līdz +165 °C
• Panelī montējams dizains ar sievišķo (jack) savienotāju

Praktiska lietošana

Šis savienotājs ir paredzēts montāžai panelī, nodrošinot drošu RF saskarni koaksiālajiem kabeļiem mērinstrumentos, sakaru iekārtās un testa iekārtās. Krimpēšanas metode nodrošina stabilu savienojumu bez lodēšanas, savukārt zelta pārklājums saglabā signāla integritāti arī prasīgos apstākļos.

Pilna specifikācija

• Savienotāja tips: SMA
• Dzimums: ligzda (sievišķais)
• Montāžas tips: panelī (bulkhead)
• Savienošanas metode: krimpēšana
• Kabeļu grupa: G07
• Saderīgie kabeļi: RG-174/U, RG-188/U, RG-316/U, LMR-100, ENVIROFLEX 316 D
• Pretestība: 50 Ohm
• Frekvenču diapazons: no DC līdz 6 GHz
• VSWR: ≤ 1,25
• Korpusa pārklājums: zelts
• Kontakta pārklājums: zelts
• Korpusa materiāls: misiņš
• Izolatora materiāls: PTFE
• Centrālā kontakta materiāls: misiņš
• Dieliektriskais caursitiena spriegums: 1000 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Kontakta pretestība (centrālā): ≤ 3 mΩ
• Kontakta pretestība (ārējā): ≤ 2 mΩ
• Darba temperatūra: no -65 °C līdz +165 °C
• Savienošanas cikli: ≥ 500

Nobeigumā

Telegärtner precīzā ražošana nodrošina konsekventu veiktspēju, padarot šo savienotāju par uzticamu izvēli profesionālām RF aplikācijām.
