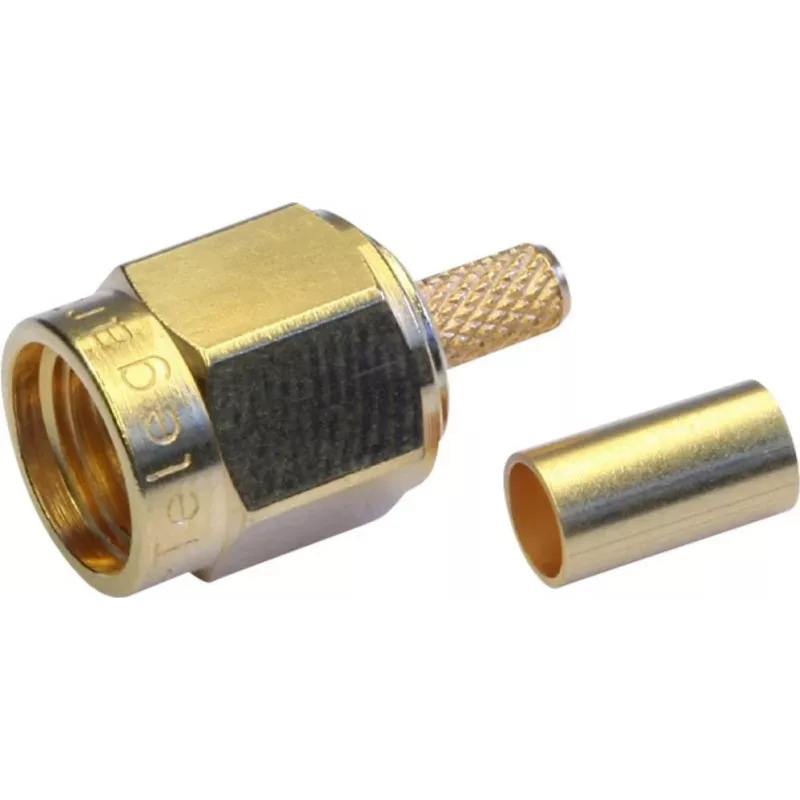

TELEGÄRTNER SMA spraudnis savienotājs crimp/solder G08 (RD-316) zelta J01150A0021

Ja strādājat ar G08 koaksiālajiem kabeļiem, piemēram, RD-316, RG-174, RG-188 vai RG-316, šis TELEGÄRTNER SMA spraudnis nodrošina uzticamu savienojumu. Tas ir paredzēts tieši šiem kabeļiem, tāpēc nav jāmeklē adapteri vai jāpielāgo kabeļa diametrs.

Galvenās īpašības

• Savienotāja tips: SMA spraudnis (tēviņš), taisns
• Montāža: kabeļa montāža
• Savienošana: crimp (ekrāns), solder (centrālais kontakts)
• Kabeļu grupa: G08 (saderīgs ar RD-316, RG-174, RG-188, RG-316)
• Impedance: 50 Ohm
• Frekvences diapazons: līdz 6 GHz
• Kontaktu un korpusa pārklājums: zelts
• Dielektriķis: PTFE
• Korpusa un centrālā kontakta materiāls: misiņš
• Savienošana: vītņota (5/16-36 UNS-2B)
• Sprieguma nomināls: 335 Veff (RMS)
• Izolācijas pretestība: ≥ 5 GΩ
• Izturība: 500 savienošanas cikli
• Darba temperatūra: no -65°C līdz +165°C
• VSWR (max): 1.25 @ 6 GHz
• Atbilst RoHS prasībām

Kāpēc izvēlēties šo savienotāju

Zelta pārklājums uz misiņa korpusa un centrālā kontakta nodrošina zemu kontaktu pretestību un izturību pret koroziju. PTFE dielektriķis saglabā stabilu impedanci līdz pat 6 GHz, kas ir svarīgi augstfrekvences signālu pārraidē. Crimp/solder savienojums nodrošina gan mehāniski izturīgu, gan elektriski kvalitatīvu savienojumu, kas piemērots prasīgām RF vidēm.

Piemēroti lietošanas gadījumi

• G08 koaksiālo kabeļu pievienošana antenu sistēmās
• RF testu un mērījumu iekārtās
• Sakaru iekārtās un instrumentos
• Vietās, kur nepieciešama bieža savienošana un atvienošana

Kas jāzina

Šis savienotājs ir paredzēts tieši G08 kabeļu grupai un darbojas ar RD-316, RG-174, RG-188 un RG-316 kabeļiem. Tas ir RoHS atbilstošs un iztur līdz 500 savienošanas cikliem, tāpēc ir piemērots gan pastāvīgai, gan daļēji pastāvīgai instalācijai. Pirms lietošanas pārliecinieties, ka kabeļa diametrs atbilst G08 specifikācijai.

Padoms: crimp savienojuma veikšanai izmantojiet atbilstošu crimp instrumentu, bet centrālo kontaktu lodējiet ar nelielu daudzumu lodmetāla, lai izvairītos no dielektriķa bojājumiem. Pēc montāžas pārbaudiet savienojumu ar multimetru, lai pārliecinātos, ka nav īssavienojuma starp centrālo kontaktu un ekrānu.
