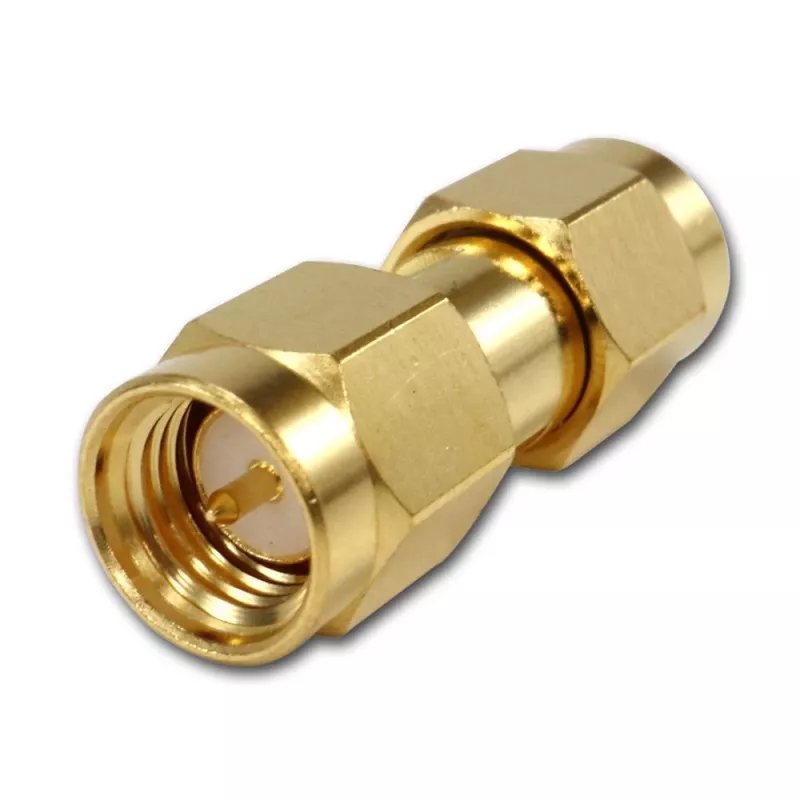

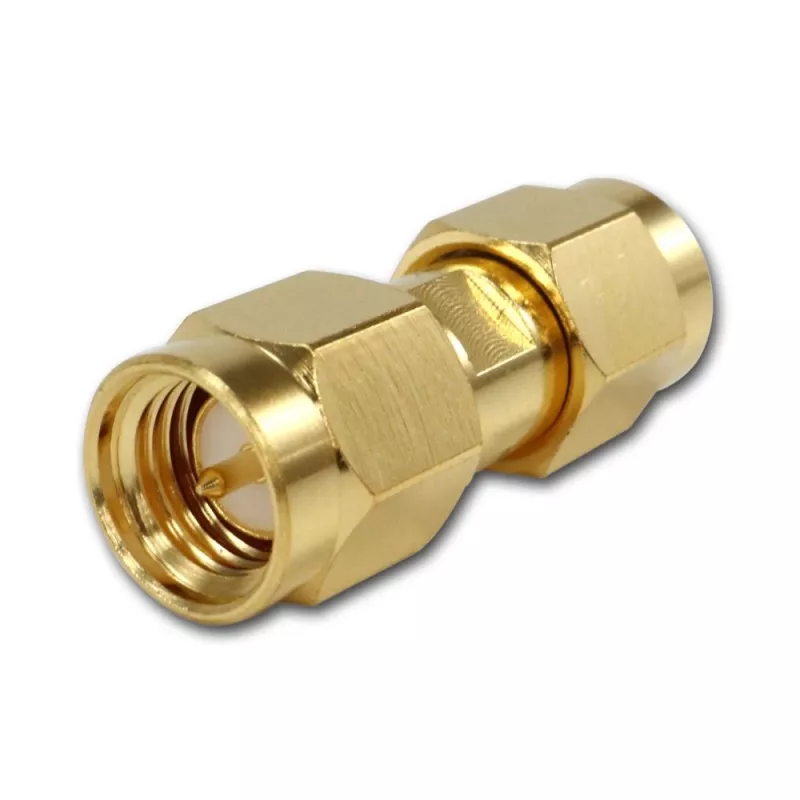

TELEGÄRTNER SMA vītņu uz SMA vītņu koaksiālais adapteris, 50 Ohm, DC-18 GHz, zelta pārklājuma misiņš

Kad RF sistēmā jāsavieno divi SMA kabeļi vai komponenti ar vītņu savienotājiem, parasti nākas meklēt īpašus pārejas vai pasūtīt nestandarta kabeļus. Šis TELEGÄRTNER koaksiālais adapteris atrisina problēmu vienā piegājienā – tas nodrošina tiešu, in-line savienojumu starp diviem SMA vītņu interfeisiem, tāpēc nav nepieciešami papildu adapteri vai modificēti kabeļi.

Kam tas paredzēts

Inženieriem, tehniķiem un radioamatieriem, kas strādā ar RF testa iekārtām, antenu sistēmām vai sakaru ierīcēm līdz 18 GHz. Piemērots laboratorijām, ražošanas līnijām un lauka servisam, kur svarīga precīza pretestības saskaņošana un zemi signāla zudumi.

Galvenās iezīmes

• Savienotājs 1: SMA vītne
• Savienotājs 2: SMA vītne
• Pretestība: 50 Ω
• Frekvenču diapazons: DC līdz 18 GHz
• VSWR: ≤ 1,25 visā diapazonā
• Korpuss un centrālais kontakts: zelta pārklājuma misiņš pret koroziju un atkārtojamu veiktspēju
• Izolators: PTFE augstai temperatūras stabilitātei
• Darba temperatūra: no -65 °C līdz +165 °C
• Savienošanas cikli: ≥ 500

Specifikācijas

• Adaptera tips: koaksiālais
• Konfigurācija: taisns
• Dielektriskā caursitiena spriegums: 1000 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Centrālā kontakta pretestība: ≤ 2,0 mΩ
• Ārējā kontakta pretestība: ≤ 2,5 mΩ

Kā lietot

Pirms pievienošanas pārliecinieties, ka abi savienotāji ir tīri un nebojāti. Uzskrūvējiet adapteri ar roku, pēc tam pievelciet ar momentatslēgu atbilstoši ražotāja norādītajam griezes momentam – tas nodrošinās norādīto VSWR. Lietojot ārpus telpām, aizsargājiet savienojumu ar mitrumizturīgu lenti vai aizsarguzmavu, jo pats adapteris nav hermētisks.

Padoms: ja strādājat ar augstfrekvences signāliem virs 10 GHz, vienmēr pārbaudiet adaptera tīrību un savienojuma kvalitāti – pat neliels netīrums var būtiski pasliktināt VSWR. Regulāri pārbaudiet arī savienotāju nodilumu pēc daudziem savienošanas cikliem.
