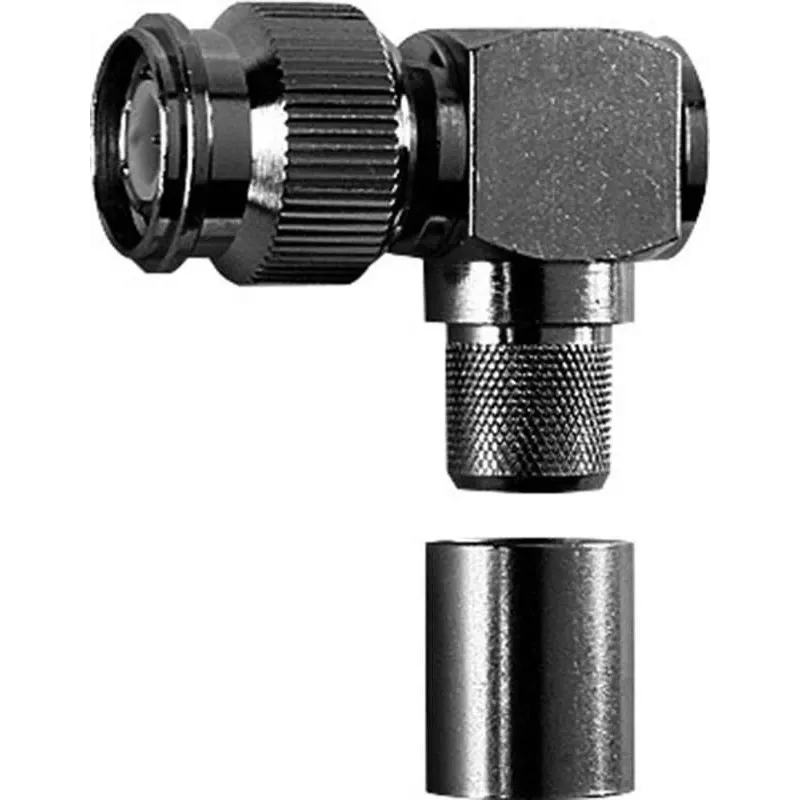

Telegärtner TNC 90° leņķa krimpējams savienotājs, 50 Ohm, RG-213/U, lodēšana/krimpēšana, G42 (2,7/7,1), B1812 (J01010A0066)

Kad RG-213/U kabelis jāpievieno iekārtai šaurā panelī, taisns TNC spraudnis bieži vien liek kabelim saliekties pārāk asi – tas nozīmē atstarošanos un vājinājumu. Telegärtner J01010A0066 ir 90° leņķa TNC male savienotājs, kas atrisina šo problēmu, nodrošinot kontrolētu 50 Ω pāreju bez liekiem adapteriem.

Kāpēc izvēlēties šo savienotāju

• Precīzi saderīgs ar RG-213/U kabeli un Telegärtner G42 grupu (dielektriķa diametrs 2,7 mm, ārējā vadītāja diametrs 7,1 mm).
• Centrālais kontakts tiek lodēts, bet ārējais – krimpēts. Šāda kombinācija nodrošina mehāniski izturīgu un elektriski stabilu savienojumu.
• 90° leņķa korpuss ietaupa vietu blīvos iekārtu paneļos un kabeļu kanālos.
• 50 Ohm pretestība – atbilst profesionālu RF instalāciju prasībām.

Kam piemērots

Šis savienotājs ir paredzēts uzstādītājiem, kas strādā ar RG-213/U kabeli un kur nepieciešams uzticams leņķa TNC savienojums. Ideāli piemērots radioiekārtu, antenu un citu RF sistēmu montāžai, kur svarīga gan mehāniskā izturība, gan signāla kvalitāte.

Galvenie tehniskie dati

• Savienotāju sērija: TNC
• Tips: kabeļa savienotājs, male
• Korpusa stils: 90° leņķis (elbow)
• Pretestība: 50 Ohm
• Centrālā kontakta pieslēgums: lodēšana
• Ārējā vadītāja pieslēgums: krimpēšana
• Saderīgs kabelis: RG-213/U
• Kabeļu grupa (Telegärtner): G42
• Dielektriķa diametrs: 2,7 mm
• Ārējā vadītāja diametrs: 7,1 mm
• Montāža: uz kabeļa
• Lietojums: RF koaksiālās sistēmas

Kā lietot

Noņemiet kabeļa apvalku atbilstoši RG-213/U un G42 izmēriem, atsedzot dielektriķi un ārējo vadītāju. Uzlieciet krimpējamo uzmavu uz kabeļa, pielodējiet centrālo kontaktu, tad ievietojiet kabeli savienotājā un noblīvējiet ar krimpēšanas instrumentu. Pārbaudiet, vai nav īssavienojuma starp centrālo kontaktu un korpusu.

Padoms: vienmēr izmantojiet krimpēšanas instrumentu, kas paredzēts tieši šim savienotāja tipam un kabeļa izmēram – tas garantē uzticamu savienojumu un novērš signāla zudumus.
