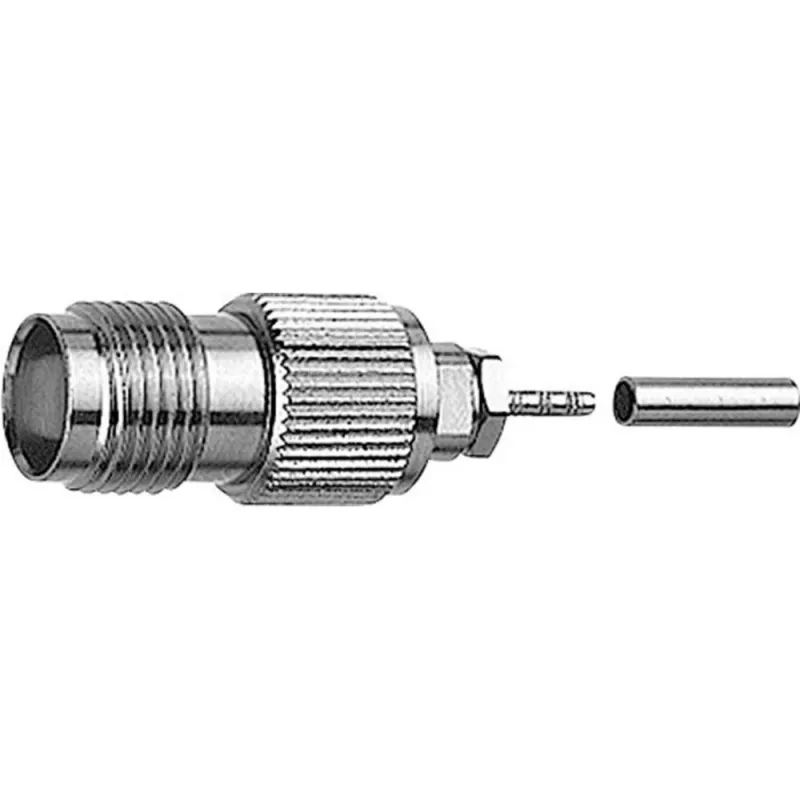

TELEGÄRTNER TNC ligzdas savienotājs ar presēšanas stiprinājumu RG-316/U kabelim, 50 Ohm, 5 gab. (J01011A0050)

Ja strādājat ar RG-316/U kabeli un nepieciešams uzticams TNC savienojums, šis TELEGÄRTNER komplekts ar 5 ligzdas savienotājiem nodrošina profesionālu risinājumu bez lodēšanas. Presēšanas (crimp/crimp) dizains ļauj ātri un droši pievienot kabeli, izmantojot atbilstošus presēšanas instrumentus.

Priekšrocības

Zelta pārklājuma centrālais kontakts un niķeļa pārklājuma korpuss nodrošina izcilu vadītspēju un izturību pret koroziju. PTFE izolators pieļauj plašu darba temperatūras diapazonu no -55°C līdz +155°C, padarot to piemērotu gan laboratorijas, gan lauka apstākļiem. Savienotājs darbojas līdz pat 11 GHz ar VSWR ≤ 1,3 pie 6 GHz, kas garantē stabilu signāla pārraidi.

Kam piemērots

• RG-316/U koaksiālajam kabelim
• RF lietojumiem līdz 11 GHz
• Laboratorijas un testēšanas vidēm
• Telekomunikāciju un antenu sistēmām

Galvenās specifikācijas

• Savienotāja tips: TNC ligzda (female)
• Impedance: 50 Ohm
• Stiprinājums: presēšana/presēšana (crimp/crimp)
• Kabeļa grupa: G07 (RG-316/U)
• Frekvences diapazons: DC līdz 11 GHz
• Sprieguma nomināls: 500 V RMS
• VSWR: ≤ 1,3 pie 6 GHz
• Kontakta pārklājums: zelts (centrālais), niķelis (korpuss)
• Izolators: PTFE
• Darba temperatūra: -55°C līdz +155°C
• Iepakojums: 5 gab.

Lietošana

Noņemiet kabeļa ārējo apvalku, atbilstoši sagatavojiet ekrānu un centrālo vadītāju, pēc tam izmantojiet presēšanas instrumentu, lai savienotāju cieši piestiprinātu pie RG-316/U kabeļa. Pārbaudiet, vai savienotāja izmērs atbilst kabeļa diametram, pirms uzstādīšanas.

Ieteikums: vienmēr izmantojiet presēšanas instrumentus, kas paredzēti tieši RG-316/U kabelim, lai nodrošinātu drošu un ilgmūžīgu savienojumu. Pirms lietošanas pārbaudiet savienotāja savietojamību ar jūsu kabeļa ārējo diametru.
