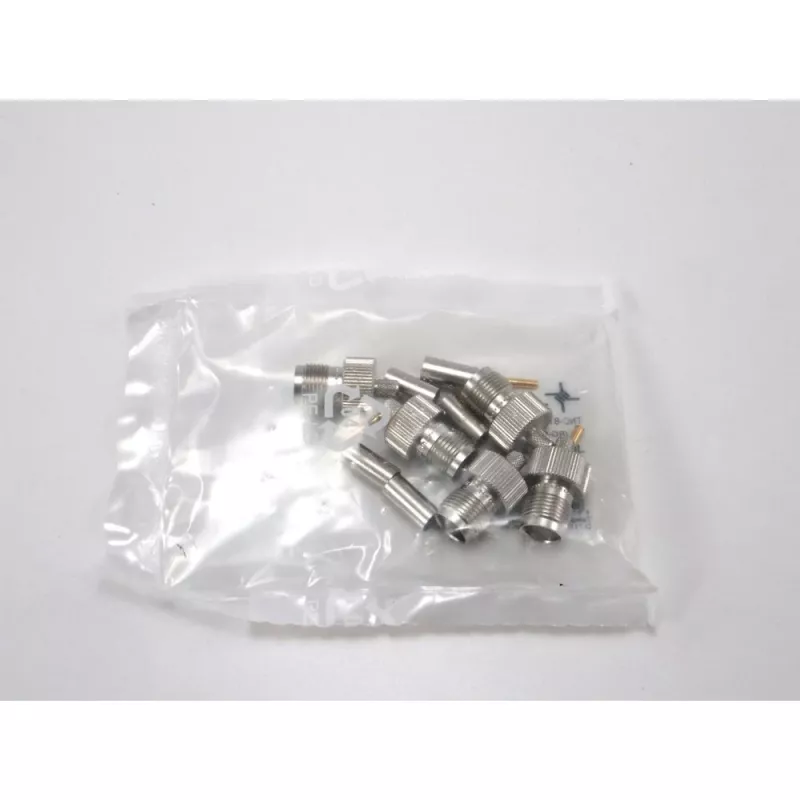

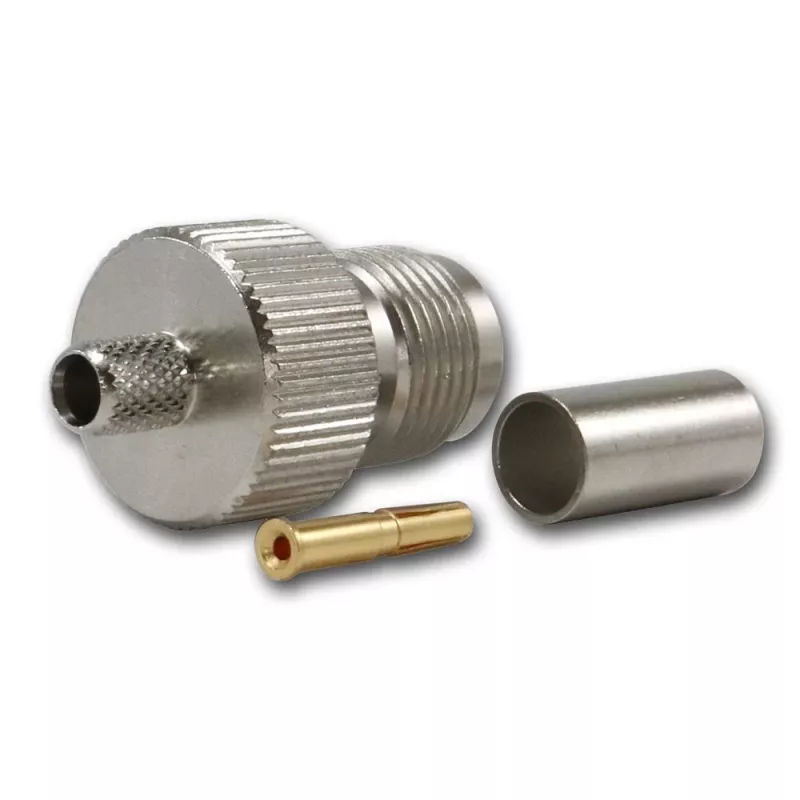

TELEGÄRTNER TNC ligzdas savienotājs RG-58 kabelim, 50 Ohm, crimp/solder, DC-11 GHz

Ja jūsu RF projekts prasa stabilu signālu līdz pat 11 GHz, šis TNC ligzdas savienotājs nodrošina VSWR ≤1,2 pie 6 GHz, kas nozīmē minimālu atstarojumu un uzticamu savienojumu pat vibrācijām pakļautos apstākļos. Ideāls risinājums bezvadu, telekomunikāciju un testēšanas iekārtām, kur svarīga katra decibela precizitāte.

Kam paredzēts

Šis TELEGÄRTNER 100023786 savienotājs ir paredzēts koaksiālo kabeļu montāžai, tostarp RG-58, RG-141, RG-142, RG-223, RG-400, URM 43, URM 76 un KX 15. Tas ir piemērots profesionāļiem, kas strādā ar RF aparatūru, kā arī entuziastiem, kuri vēlas kvalitatīvu un izturīgu savienojumu. Pateicoties 50 Ohm pretestībai, tas lieliski iederas gan bezvadu tīklos, gan mērinstrumentos.

Galvenās priekšrocības

• Plašs frekvenču diapazons: no DC līdz 11 GHz ar izcilu VSWR raksturlīkni.
• Izturīga konstrukcija: misiņa korpuss ar niķeļa pārklājumu un zelta pārklājuma centrālo kontaktu.
• Augsta savienojumu izturība: vismaz 500 savienošanas cikli.
• Savietojams ar daudziem kabeļu tipiem: atbalsta vairākus RG un URM kabeļus.
• Plašs darba temperatūras diapazons: no -55 °C līdz +155 °C skarbiem apstākļiem.

Tehniskie dati

• Savienotāja tips: TNC
• Dzimums: ligzda (female jack)
• Pretestība: 50 Ohm
• Pievienošana: centrālais kontakts lodējams, ārējais kontakts crimp
• Montāžas tips: kabeļa montāža
• Frekvenču diapazons: DC līdz 11 GHz
• VSWR: ≤1,2 pie 6 GHz
• Dielektriskā pārbaudes spriegums: 1500 Veff
• Darba spriegums: 500 Veff
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Centrālais kontakts: misiņš, zelta pārklājums
• Izolators: PTFE
• Savienošanas mehānisms: vītņots
• Savienošanas cikli: ≥500
• Darba temperatūra: -55 °C līdz +155 °C

Mūsu vērtējums

Augstas kvalitātes TNC savienotājs, kas apvieno precīzu RF veiktspēju ar izturīgu konstrukciju, piemērots profesionālām bezvadu un koaksiālām aplikācijām.
