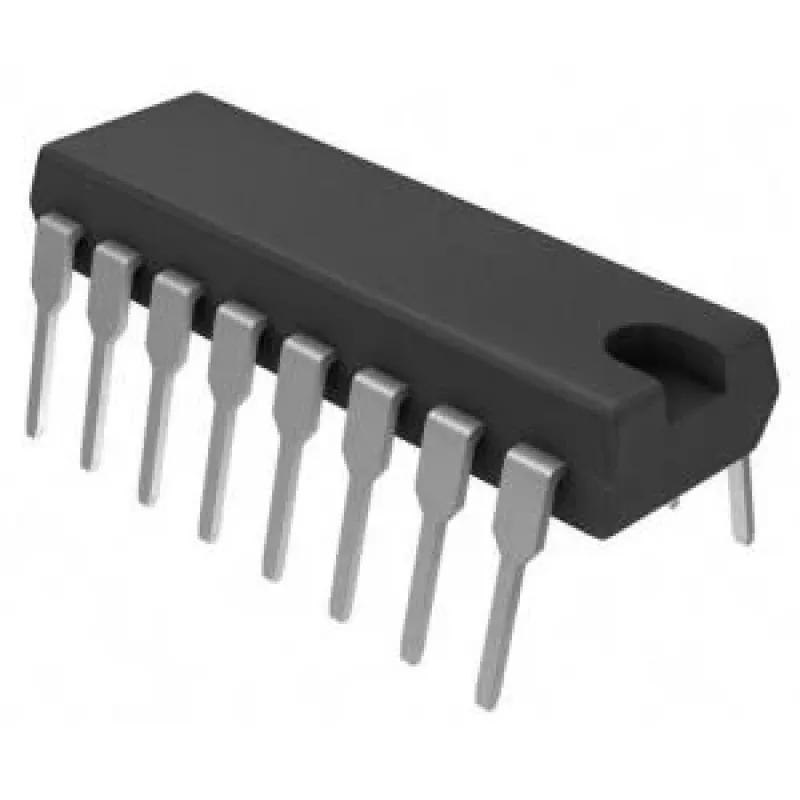

Precīzijas sprieguma-strāvas pārveidotājs IC Texas Instruments XTR110KP PDIP-16

Texas Instruments XTR110KP ir precīzijas sprieguma-strāvas pārveidotājs PDIP-16 korpusā, kas paredzēts industriāliem signālu pārraides risinājumiem. Tas pārvērš izmērīto vai vadības spriegumu proporcionālā strāvā, kas piemērota 4–20 mA cilpām un attālinātu sensoru saskarnēm. Ierīce nodrošina stabilu strāvas avotu un ir veidota procesu vadībai, instrumentācijai un tālsatiksmes analogajai signalizācijai, kur nepieciešama precīza strāvas izvade un zema novirze.

Praktiskas pielietojuma iespējas

Šis pārveidotājs ir ideāls, ja nepieciešams pārsūtīt analogo signālu lielos attālumos bez būtiskiem zudumiem. Piemēram, rūpnīcā, kur temperatūras sensors atrodas 100 m no vadības paneļa, XTR110KP pārvērš sensora spriegumu 4–20 mA cilpā, kas ir izturīga pret trokšņiem. To var izmantot arī spiediena devējos, plūsmas mērītājos vai citos industriālos sensoros, kur nepieciešams standartizēts strāvas signāls. Vēl viens reāls scenārijs: vecākas iekārtas modernizācija – ja jums ir 0–10 V sprieguma izeja, bet vadības sistēma pieņem tikai 4–20 mA, šis IC ļauj viegli veikt pārveidi.

Galvenās specifikācijas

• Funkcija: sprieguma-strāvas pārveidošana (sprieguma ieeja -> proporcionāla strāvas izeja)
• Izejas diapazons: standarta 4–20 mA cilpas darbībai
• Korpusa tips: PDIP-16 caururbšanas montāžai, ērts prototipēšanai un vecāku plašu remontam
• Veiktspēja: precīza pārveide ar zemu temperatūras novirzi un stabilu strāvas avotu
• Barošana un atbilstība: atbalsta industriālos cilpas barošanas spriegumus un nodrošina pietiekamu izejas atbilstību gariem kabeļiem (precīzus diapazonus skatīt ražotāja datu lapā)
