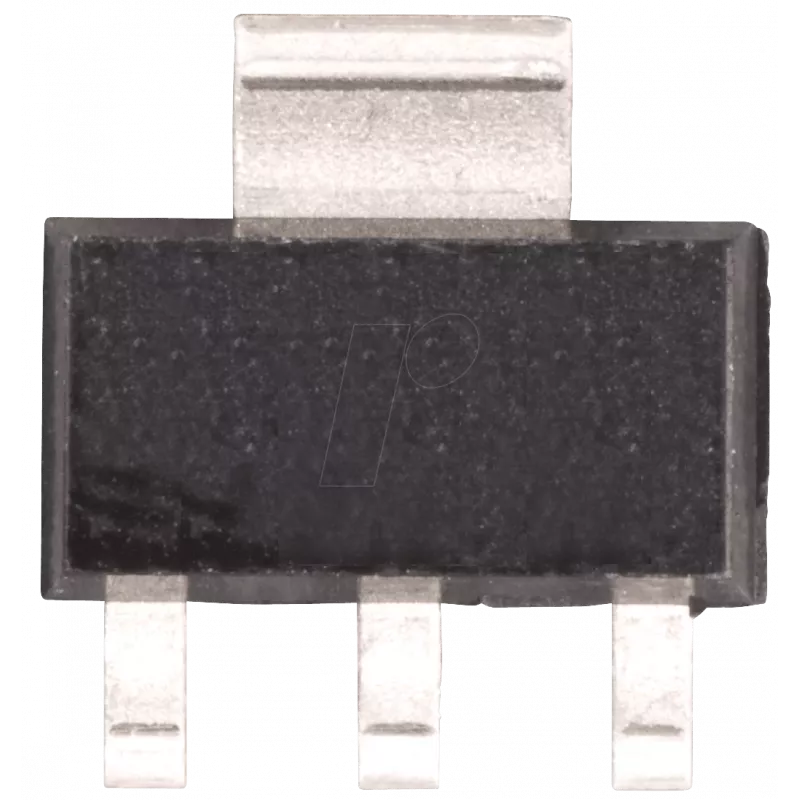

Regulējams sprieguma regulators Texas Instruments LM317AEMP, izeja 1,2–37 V, SOT-223 korpuss

Texas Instruments LM317AEMP ir regulējams lineārais sprieguma regulators kompaktā SOT-223 korpusā, kas spēj nodrošināt stabilu līdzspriegumu no 1,2 V līdz 37 V. Tas ir praktisks risinājums, kad nepieciešams iegūt konkrētu spriegumu ar minimālu ārējo komponentu skaitu – tikai divi rezistori nosaka izejas spriegumu. Pateicoties mazajam izmēram, regulators lieliski iederas vietas ierobežotās shēmās, piemēram, prototipu platēs, iegultās sistēmās un maza izmēra barošanas blokos.

Reālas pielietošanas scenāriji

• Laboratorijas barošanas bloks: Izmantojot LM317AEMP, var uzbūvēt vienkāršu, regulējamu barošanas avotu ar izejas spriegumu no 1,2 līdz 37 V – piemērots shēmu testēšanai un prototipēšanai.
• Iegultās sistēmas: Mikrokontrolleru projektiem, kur nepieciešams stabils 3,3 V vai 5 V, bet nav vietas lielam regulatoram – SOT-223 korpuss ietaupa vietu uz plates.
• Maza izmēra ierīces: Pārnēsājama elektronika, sensori vai mērinstrumenti, kur nepieciešams precīzi regulēts spriegums ar zemu trokšņu līmeni.

Galvenie parametri

• Izejas sprieguma diapazons: 1,2 V – 37 V (regulējams)
• Tips: lineārs regulējams regulators
• Korpuss: SOT-223 (virsmas montāža)
• Izejas sprieguma iestatīšana: ar ārējo rezistoru dalītāju
• Jaudas līmenis: zema līdz mērena strāva (atkarībā no termiskajiem apstākļiem)
