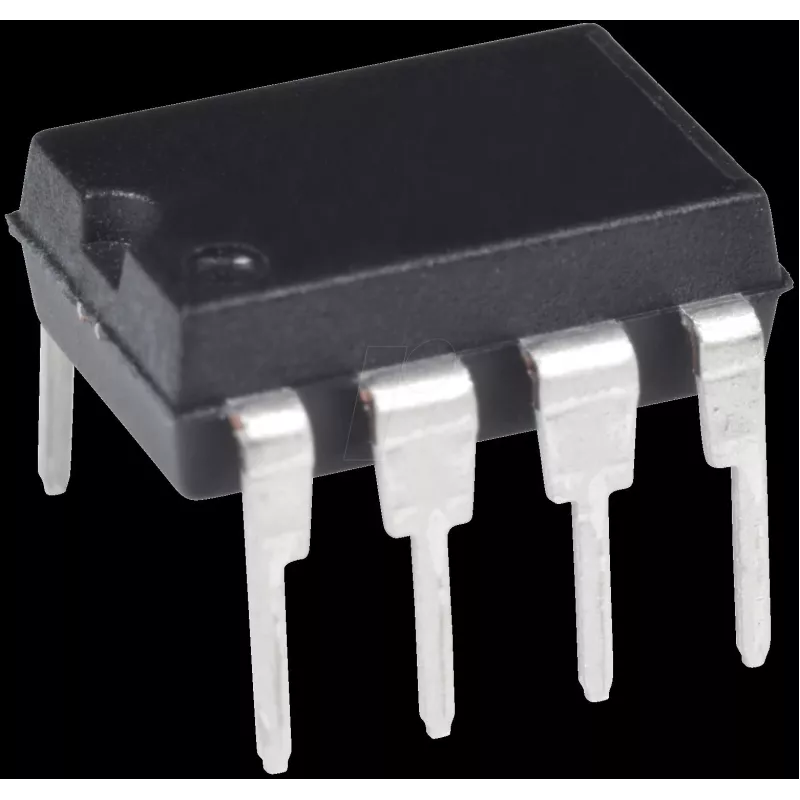

Operacionālais pastiprinātājs Texas Instruments OPA134PA — Viena kanāla, 8 MHz joslas platums, THD 0,00008%

Texas Instruments OPA134PA ir viena kanāla operacionālais pastiprinātājs ar FET ieeju, kas nodrošina 8 MHz joslas platumu un ārkārtīgi zemu harmonisko kropļojumu līmeni (THD 0,00008%). Pateicoties zemu trokšņu un zemu nobīdes strāvu īpašībām, šis pastiprinātājs ir lieliski piemērots augstas precizitātes audio signālu apstrādei un mērīšanas ķēdēm. Tas ir vienības pastiprinājuma stabils, tāpēc to var izmantot kā buferi bez papildu kompensācijas.

Praktiski pielietojumi

• Audio priekšpastiprinātāji un austiņu draiveri: Zems THD un trokšņu līmenis nodrošina tīru un detalizētu skaņu.
• Aktīvie filtri un ekvalaizeri: 8 MHz joslas platums ļauj veidot augstas kvalitātes filtrus audio un signālu apstrādei.
• Precīzijas sensoru signālu kondicionēšana: Zema nobīdes strāva (pA diapazonā) un augsts CMRR padara to piemērotu mērīšanas ķēdēm.
• Zemu trokšņu instrumentācija un buferi: Izejas svārstība līdz aptuveni 1 V no barošanas sprieguma palielina dinamisko diapazonu.

Galvenās specifikācijas

• Topoloģija: Viena kanāla operacionālais pastiprinātājs ar FET ieeju
• Joslas platums: 8 MHz (maza signāla)
• Kopējie harmoniskie kropļojumi (THD): 0,00008%
• Trokšņu blīvums: 8 nV/√Hz
• Ieejas nobīdes strāva: tipiski pA diapazonā
• Pārslēgšanās ātrums: 20 V/µs
• Atvērtās cilpas pastiprinājums: augsts (aptuveni 120 dB pie 600 Ω slodzes)
• Izejas svārstība: līdz ~1 V no barošanas sprieguma
• Barošanas sprieguma diapazons: ±2,5 V līdz ±18 V
• Darba temperatūras diapazons: –40°C līdz 85°C

Lai iegūtu vislabāko audio kvalitāti, izmantojiet zemas pretestības un zemu trokšņu pasīvos komponentus atgriezeniskās saites tīklā, novietojiet barošanas atsaistes kondensatorus tuvu barošanas tapām un izvairieties no tiešas lielas kapacitatīvas slodzes pievadīšanas bez nelielas sērijas pretestības izejā. PCB projektēšanā turiet ieejas celiņus īsus un nodrošiniet stabilu zemes plakni, lai saglabātu zema trokšņa raksturlielumus.
