LDO sprieguma regulators Texas Instruments LM1084 IT3.3 — fiksēts 3,3 V, zema sprieguma krituma, TO-220

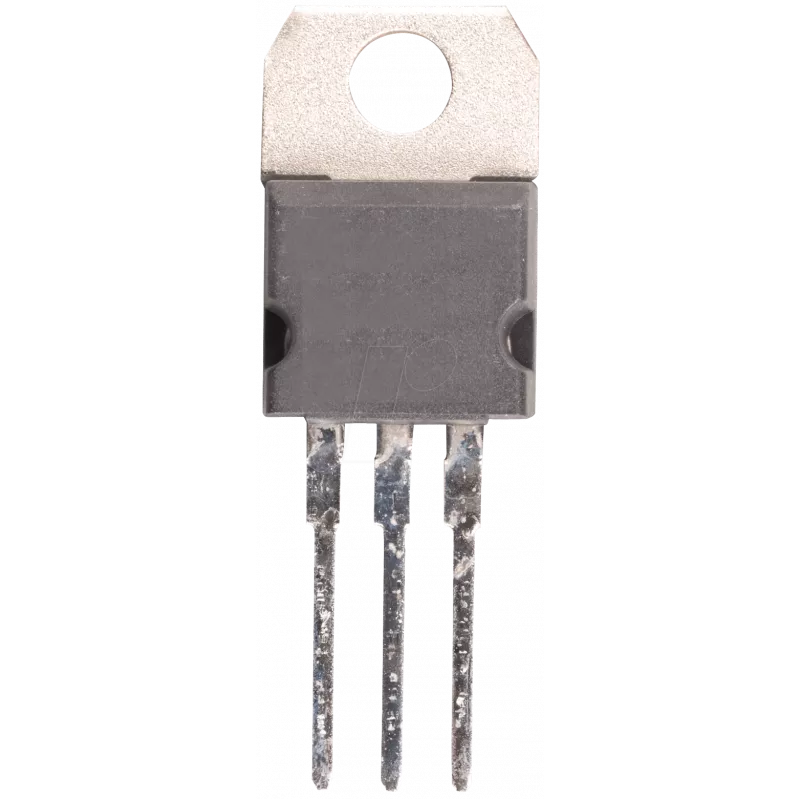

Texas Instruments LM1084 IT3.3 ir lineārs zema sprieguma krituma (LDO) sprieguma regulators, kas nodrošina stabilu 3,3 V izeju TO-220 korpusā. Šī ir praktiska izvēle, ja nepieciešams barot 3,3 V shēmas – mikrokontrollerus, digitālo loģiku vai analogās iekārtas – gan prototipēšanā, gan gatavos izstrādājumos. Pateicoties TO-220 korpusam, regulators spēj izkliedēt vairāk siltuma, tāpēc tas der arī lielākai slodzes strāvai.

Kā to lietot reālā projektā?

• Mikrokontrolleru barošana: Ja taisi Arduino vai ESP32 projektu, šis regulators pārvērš neregulētu spriegumu (piem., 5 V vai 9 V) tīrā 3,3 V līnijā – ideāli, lai izvairītos no traucējumiem.
• Iebūvētās sistēmas un vienplates datori: Piemērots, lai no kopējās barošanas izveidotu atsevišķu 3,3 V sliedi sensoriem, RF moduļiem vai displejiem.
• Remonts un modernizācija: Ja vecā platē 3,3 V regulators ir izdedzis vai trokšņo, LM1084 ir tiešs nomainītājs.
• Zema trokšņa analogās shēmas: LDO lineārais raksturs rada mazāk trokšņa nekā impulsu pārveidotājs – noder audio vai mērierīcēs.

Galvenie parametri

• Izejas spriegums: fiksēts 3,3 V
• Regulatora tips: lineārs, zema sprieguma krituma (LDO)
• Korpuss: TO-220 (caururbuma montāža, laba siltuma izkliede)
• Tipisks pielietojums: plates līmeņa regulēšana digitālām un analogām slodzēm
• Zems sprieguma kritums: ļauj ieejas spriegumam būt tikai nedaudz virs 3,3 V

Kā uzstādīt?

Ielodējiet LM1084 TO-220 ligzdā vai pieplāksnējiet pie PCB. Ja slodzes strāva ir lielāka par aptuveni 500 mA, pieskrūvējiet regulatora metāla daļu pie radiatora – tas paglābs no pārkaršanas. Novietojiet ieejas un izejas kondensatorus (zems ESR, kā norādīts datu lapā) pēc iespējas tuvāk regulatora kājām, lai nodrošinātu stabilitāti un samazinātu troksni. Pievienojiet neregulētu ieeju pie IN, kopējo vadu pie GND, un ņemiet 3,3 V no OUT. Pirms lietošanas pārbaudiet, ka ieejas spriegums nepārsniedz maksimāli pieļaujamo un ka ir pietiekama starpība (headroom), lai regulators darbotos.
