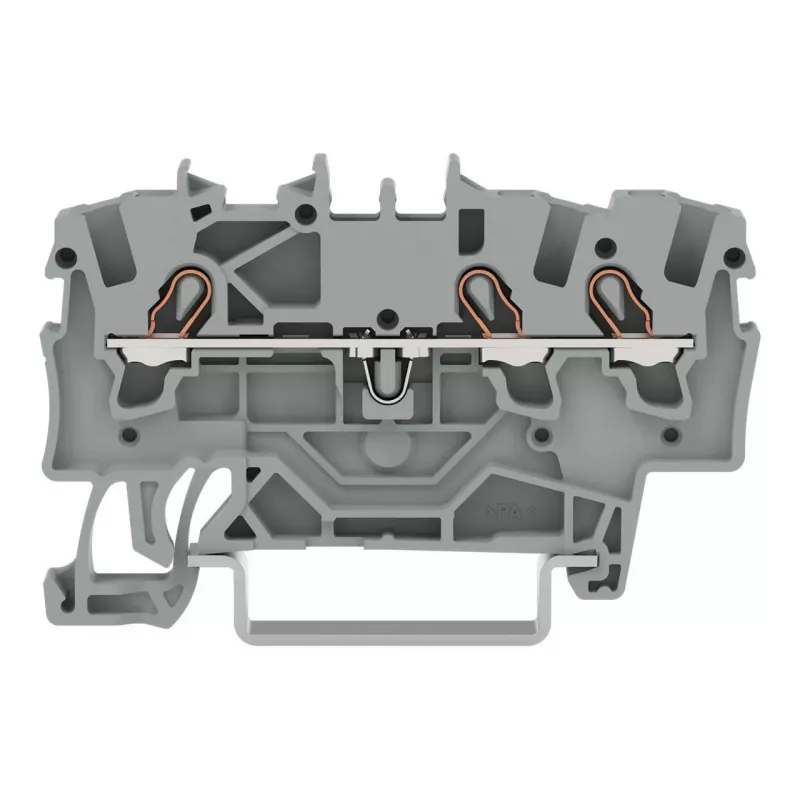

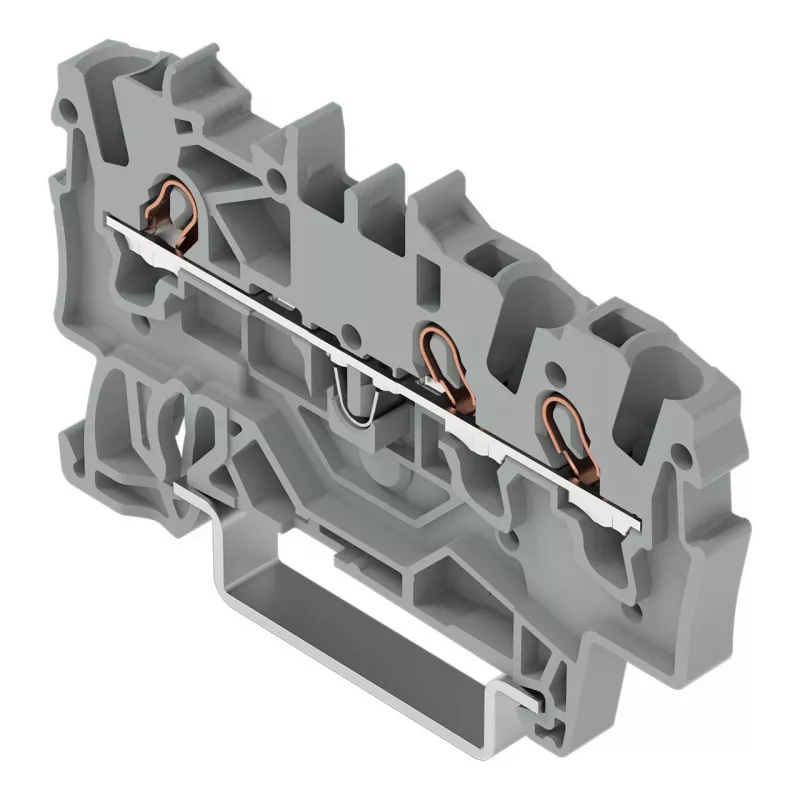

WAGO 2001-1301 3 vadu caurlaides spaiļu bloks, 1,5 mm², Push-in CAGE CLAMP, Ex e II, pelēks

Rūpnieciskās iekārtas sprādzienbīstamās zonās prasa savienojumus, kas apvieno drošību, kompaktumu un ērtu lietošanu. WAGO 2001-1301 3 vadu caurlaides spaiļu bloks ar Push-in CAGE CLAMP® tehnoloģiju ļauj ievietot vadus bez instrumentiem – vienkārši iespiežot. Ex e II sertifikācija padara to piemērotu lietošanai paaugstinātas drošības (Ex e) zonās, bet 1,5 mm² nominālais šķērsgriezums nodrošina plašu signālu un vadības ķēžu pieslēgšanu. Uz DIN sliedes montējams, šis pelēkais spaiļu bloks piedāvā uzticamu, vibrācijizturīgu savienojumu trim vadiem vienā potenciālā.

Kam tas paredzēts

Šis spaiļu bloks ir ideāli piemērots sadales skapju montētājiem, mašīnbūves uzņēmumiem un elektriķiem, kas strādā ar vadības skapjiem, sadales kārbām un iekārtām sprādzienbīstamās vietās. Īpaši noderīgs tas ir kompaktos, blīvi pildītos savienojumos, kur bieži jāmaina vai jāpievieno vadi – Push-in tehnoloģija paātrina uzstādīšanu bez īpašiem instrumentiem.

Galvenās priekšrocības

• 3 vadu caurlaides spaiļu bloks ar vienu potenciālu – ērta viena signāla vai barošanas līnijas sadale.
• Push-in CAGE CLAMP® savienojums: ievietojiet masīvos vai uzgaliņotos vadus tieši – bez instrumentiem, ietaupot līdz 50% laika.
• Ex e II sertifikāts – piemērots lietošanai paaugstinātas drošības (Ex e) korpusos un sprādzienbīstamās zonās.
• Nominālais spriegums 800 V un strāva 17,5 A (pēc EN) – piemērots daudzām rūpnieciskām vadības ķēdēm.
• Kompakti izmēri: platums 4,2 mm, augstums 59,2 mm, dziļums 32,9 mm – ietaupa vietu uz DIN sliedes.
• Pelēks poliamīda (PA 66) korpuss, UL94 V0 degamības klase, bez halogēniem.
• Pieņem masīvus, savītus un smalku dzīslu vadus no 0,25 līdz 2,5 mm² (masīvi/savīti) un 0,25 līdz 1,5 mm² (smalki ar uzgali).
• Plašs darba temperatūru diapazons: -35 °C līdz +85 °C.

Specifikācijas

• Zīmols: WAGO
• Modelis: 2001-1301
• MPN: 2001-1301
• EAN: 4017332998628
• Vadu skaits: 3
• Potenciālu skaits: 1
• Savienojuma tehnoloģija: Push-in CAGE CLAMP®
• Montāža: DIN sliede (35 mm)
• Nominālais šķērsgriezums: 1,5 mm²
• Nominālais spriegums (EN): 800 V
• Nominālā strāva (EN): 17,5 A
• Izolācijas noņemšanas garums: 9–11 mm
• Vadu veidi: masīvi, savīti, smalki
• Masīvu/savītu vadu diapazons: 0,25–2,5 mm²
• Smalku vadu ar uzgali: 0,25–1,5 mm²
• Izolācijas materiāls: poliamīds (PA 66)
• Degamības klase: UL94 V0
• Krāsa: pelēka
• Darba temperatūra: -35 līdz +85 °C
• Ex e II apstiprinājums: jā
• Izmēri (P x A x D): 4,2 x 59,2 x 32,9 mm

Padomi

Lai iegūtu drošu Push-in savienojumu, smalkiem vadiem izmantojiet uzgaļus un noņemiet izolāciju 9–11 mm garumā. Uzstādot Ex e korpusos, pārbaudiet, vai spaiļu bloka parametri atbilst sistēmas prasībām un ievērojiet korpusa ražotāja norādījumus. Lai atvienotu vadu, ar skrūvgriezi piespiediet oranžo pogu un izvelciet vadu.
