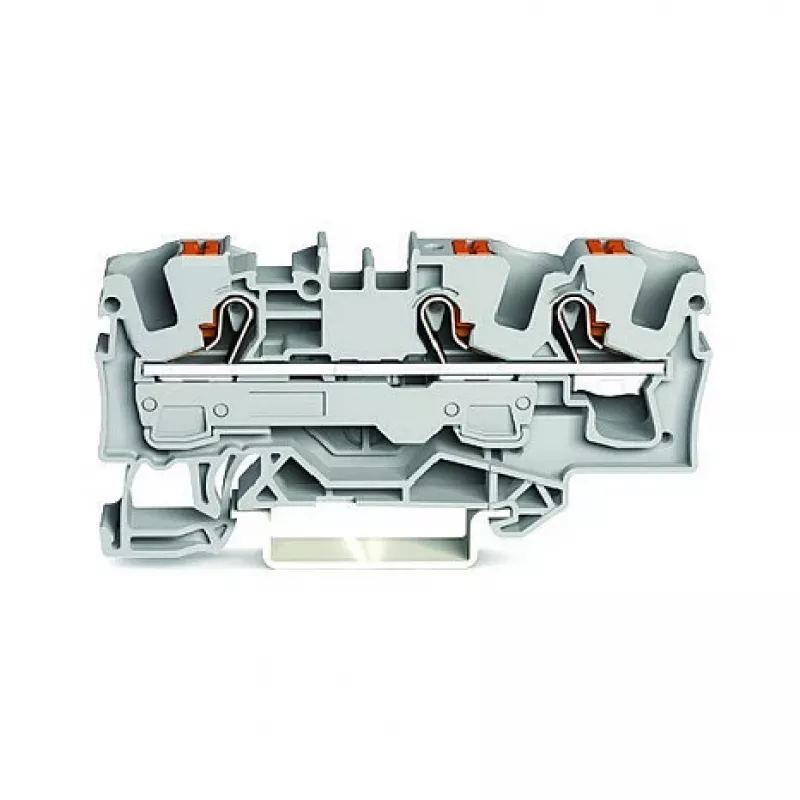

WAGO 2206-1301 3-vadu caurlaides spaiļu bloks ar spiedpogu, 6 mm², pelēks

Pirmais, ko pamanīsit, ir spiedpoga – tā nav tikai dekorācija. Ar to jūs atverat CAGE CLAMP® skavu, un vads ienāk bez skrūvgrieža, bez piepūles, uzreiz. WAGO 2206-1301 ir trīs vadu caurlaides spaiļu bloks, kas domāts tiem, kam katru dienu jāuztaisa simtiem savienojumu un nav laika knibināties ar skrūvēm.

Kāpēc tas ir ātrāks

Spiedpoga samazina iespraušanas spēku, tāpēc tievi dzīslu vadi ienāk gludi un bez atsitiena. Tas nav tikai komforts – tas ir ātrums. Vadu noņemat 12–14 mm, iespraužat, nospiežat – gatavs. Seši vadi uz viena potenciāla, līdz 41 A, un viss vienā kompaktā 6 mm platā korpusā.

Kam tas derēs

• Vadības skapjiem un sadales kārbām, kur svarīgs blīvums un kārtība
• Mašīnbūvei un automatizācijai – vibrācijas izturība ir WAGO pazīme
• Ēku instalācijām un HVAC sistēmām, kur standarts ir DIN sliede TS 35
• Remontiem un modernizācijai, kad vecās skrūvju spailes jāmaina uz kaut ko mūsdienīgu

Galvenie skaitļi

• 3 vadu caurlaides bloks, pelēks
• Savienojums: CAGE CLAMP® ar spiedpogu (saderīgs ar PUSH WIRE®)
• Nominālais šķērsgriezums: 0,5–10 mm² masīvi/ar dzīslām, 0,5–6 mm² smalki dzīslu
• Nominālais spriegums/strāva (IEC): 800 V / 41 A
• Nominālais spriegums/strāva (UL): 600 V / 30 A
• Montāža: DIN sliede TS 35, vadu pievadīšana no sāniem
• Izolācija: poliamīds (PA 66), UL94 V-0
• Noņemšanas garums: 12–14 mm
• Sertifikāti: ENEC, UL, CSA, KEMA

Kā lietot

Atveriet spiedpogu, ievietojiet vadu līdz galam, aizveriet. Vads ir cieši. Ja strādājat ar smalki dzīslu vadiem, ieteicams izmantot uzmavu (ferrule) – tas garantē vislabāko kontaktu. Bloks ir no TOPJOB® S sērijas, kas nozīmē, ka tas ir pārbaudīts un gatavs skarbiem apstākļiem.

Padoms: ja nepieciešams vairāk nekā trīs vadi uz viena potenciāla, vienkārši savienojiet vairākus blokus blakus – tie sader kopā un veido vienotu sistēmu.
