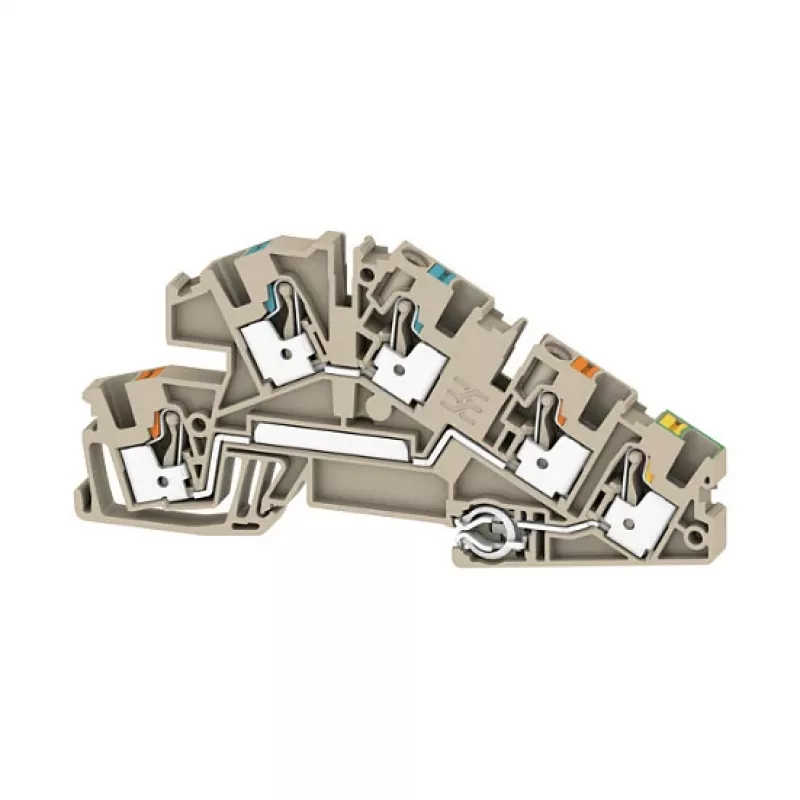

Weidmüller AITB 4 BB N-L-PE Installation Terminal Block 2669090000

Trīs potenciāli vienā korpusā – N, L un PE katrs ar četriem pieslēgumiem. Vairs nav jāmontē atsevišķi bloki, lai sadalītu nulli, fāzi un zemējumu. Šis spaiļu bloks ir domāts reālai lietošanai sadales skapjos un rūpnieciskajās vadības sistēmās, kur svarīga ir vieta un uzticamība.

Priekšrocības

Skrūvju savienojums nodrošina stingru un ilgnoturīgu kontaktu. Wemid (PA 66) izolācijas materiāls iztur gan mehānisku slodzi, gan augstu temperatūru. Kompaktais dizains ļauj ietaupīt vietu uz DIN sliedes. Bloks ir paredzēts spriegumam līdz 400 V un strāvai līdz 32 A, kas ir pietiekami lielākajai daļai rūpniecisko un ēku automatizācijas iekārtu.

Kam tas der

• Vadības paneļu montāžai
• Sadales kārbām un automātikas sistēmām
• Apgaismojuma un HVAC iekārtu pieslēgšanai

Galvenie parametri

• Tips: Instalācijas spaiļu bloks
• Potenciālu skaits: 3 (N, L, PE)
• Pieslēgumu skaits: 12 (4x N, 4x L, 4x PE)
• Nominālais šķērsgriezums: 4 mm²
• Savienojuma tehnoloģija: Skrūvju savienojums
• Nominālais spriegums (IEC): 400 V
• Nominālā strāva (IEC): 32 A
• Montāža: DIN sliede (TS 35)
• Izolācijas materiāls: Wemid (PA 66)
• Krāsa: Pelēka/Zila/Zaļi-dzeltena
• Vada šķērsgriezums (ciets): 0,5 – 6 mm²
• Vada šķērsgriezums (elastīgs): 0,5 – 4 mm²
• Vada šķērsgriezums (AWG): 20 – 10 AWG
• Noņemšanas garums: 10 mm
• Pievelkšanas moments: 0,8 – 1,2 Nm
• Darba temperatūra: -50 °C līdz 120 °C
• Piesārņojuma pakāpe: 3
• Apstiprinājumi: VDE

Ieteikumi

Lieto tikai ar vara vadiem. Ievēro norādīto pievelkšanas momentu – pārāk cieši var sabojāt vadu, pārāk vāji radīt sliktu kontaktu. Piemērots lietošanai piesārņojuma pakāpes 3 vidēs. Ievēro vietējos elektroinstalācijas noteikumus.
