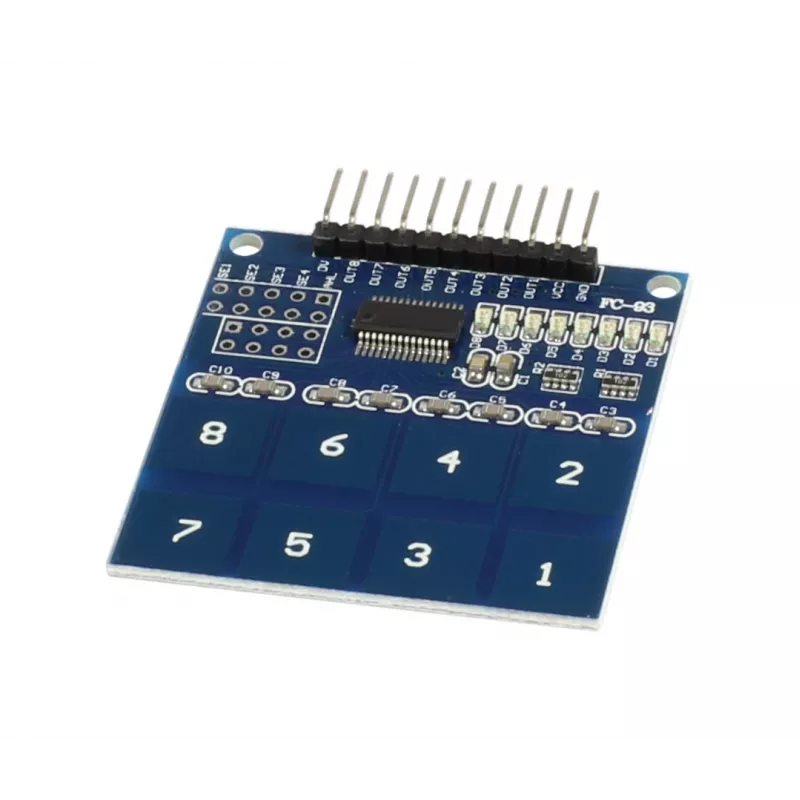

ALLNET 4duino 8 kanālu kapacitatīvā pieskāriena pogu slēdža plate (ALL_OY_3422)

Vajag astoņas pieskāriena pogas, bet nevēlaties urbties un lodēt mehāniskos slēdžus? Šī plate ar TTP229 mikroshēmu pārvērš jebkuru vadītāju par pieskāriena sensoru – pielodējiet vadu, pielīmējiet foliju, un gatavs. Strādā ar Arduino, Raspberry Pi, ESP32, ESP8266 un jebkuru citu mikrokontrolleri, kas lasa digitālos signālus.

Priekšrocības

Nav kustīgu detaļu – nav nodiluma, nav klikšķu. Auto-kalibrēšana pielāgojas apkārtējai videi, tāpēc darbojas stabili pat tad, ja mainās mitrums vai temperatūra. Divas izejas iespējas: paralēlā (katrs kanāls atsevišķā tapā) un seriālā (divu vadu interfeiss, taupa mikrokontrollera tapas). Ar džemperiem var pārslēgt starp momentāno (pieskaras – signāls, atlaiž – pazūd) un fiksēto (pieskaras – ieslēdzas, vēlreiz – izslēdzas) režīmu.

Kam tas der

• HMI projektiem – vadības paneļi, interaktīvas instalācijas
• DIY elektronikai – paštaisītas tālvadības pultis, gaismas slēdži
• Mājas automatizācijai – pieskāriena slēdži sienā vai mēbelēs
• Izglītības projektiem – prototipēšana bez lodēšanas

Galvenie parametri

• Kontroliera mikroshēma: TTP229
• Kanālu skaits: 8
• Darba spriegums: 2.4V – 5.5V līdzstrāva
• Izejas interfeiss: paralēlais (8 atsevišķas tapas) vai seriālais (2 vadi)
• Izejas signāls: digitāls (HIGH pieskaroties, LOW atlaižot)
• Izejas režīms: momentāns (noklusējums) vai fiksēts (konfigurējams ar džemperiem)
• Reakcijas laiks: aptuveni 60ms (ātrais režīms), 160ms (zema enerģijas patēriņa režīms)
• Strāvas patēriņš (dīkstāvē): aptuveni 2.5µA (zema enerģijas režīmā, bez pieskāriena)
• Strāvas patēriņš (aktīvs): aptuveni 10mA (pie 5V)
• Indikācijas LED: 8 kanālu statusa LED + 1 barošanas LED
• Savienotāji: standarta 2.54mm tapu ligzdas
• Saderība: Arduino, Raspberry Pi, ESP32, ESP8266, jebkurš mikrokontrolleris
• Noteikšanas metode: kapacitatīvā sensing
• Auto-kalibrēšana: jā
• Darba temperatūra: -20°C līdz +70°C
• Montāžas caurumi: 4 x M2.5
• PCB materiāls: FR-4

Kā lietot

Pievienojiet barošanu (2.4–5.5V) un zemi. Paralēlajā režīmā katrs kanāls dod signālu uz atbilstošās tapas – lasiet to kā parastu pogu. Seriālajā režīmā izmantojiet divus vadus (CLK un DAT) un TTP229 bibliotēku. Pieskāriena virsmu var izveidot no jebkura vadītāja – vara folijas, skrūves, pat caur vadu pielodēta kontakta. Pirms lietošanas ieteicams veikt sākotnējo kalibrēšanu: pēc barošanas ieslēgšanas nepieskarieties kanāliem vismaz 2 sekundes.

Lai izvairītos no viltus pieskārieniem, turiet plati tālāk no lieliem metāla priekšmetiem un nodrošiniet labu zemējumu. Ja nepieciešams taupīt mikrokontrollera tapas, izmantojiet seriālo interfeisu. Fiksēto režīmu ieslēdziet ar džemperi – tas pārvērš katru kanālu par toggle slēdzi.
