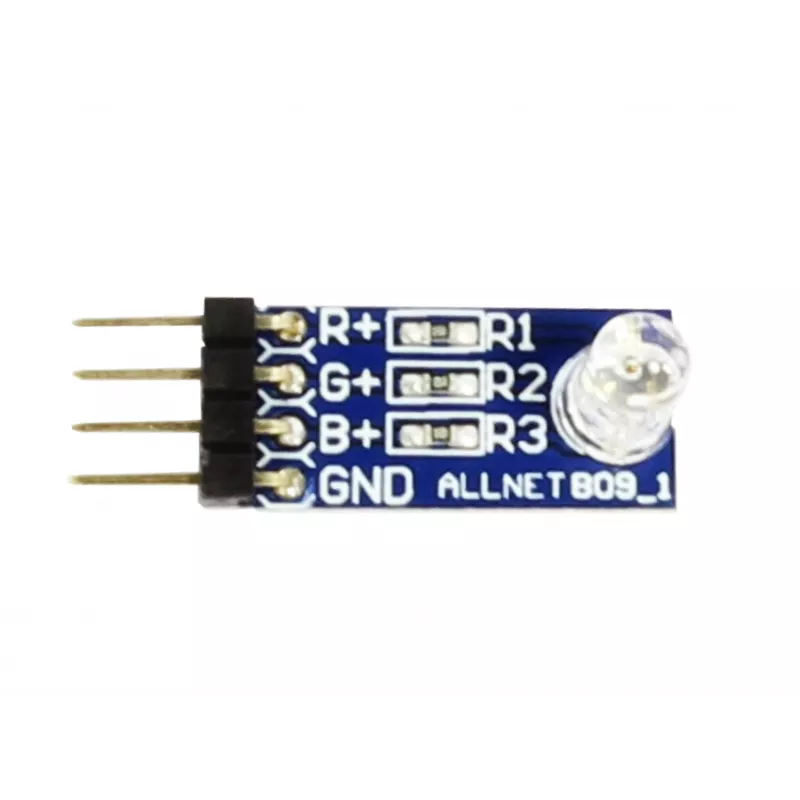

ALLNET 4duino RGB LED modulis

Vai vajag vienkāršu veidu, kā pievienot krāsainu gaismas indikatoru savam mikrokontrolleru projektam? Šis ALLNET 4duino RGB LED modulis ir gatavs lietošanai – bez lodēšanas, bez papildu rezistoriem.

Priekšrocības

Iebūvētie strāvu ierobežojošie rezistori nozīmē, ka vari to pieslēgt tieši pie 3.3V vai 5V digitālajām izejām. PWM kontrole ļauj iegūt jebkuru krāsu, sajaucot sarkano, zaļo un zilo.

Kam tas der

• Arduino, Raspberry Pi, ESP32 un citām platformām
• Statusa indikatoriem un brīdinājuma gaismām
• Dekoratīvam apgaismojumam un mācību projektiem
• Prototipēšanai uz maizes dēlīša

Galvenie parametri

• Tips: RGB LED modulis ar kopējo katodu
• LED skaits: 1 (5mm caururbuma RGB LED)
• Krāsas: sarkana, zaļa, zila (pilna krāsu sajaukšana)
• Vadība: digitālā I/O ar PWM
• Darba spriegums: 3.3V – 5V DC
• Saskarne: 4-pin vīrišķā galviņa (GND, Red, Green, Blue)
• Iebūvētie rezistori: jā
• Savietojamība: Arduino, Raspberry Pi, ESP32, citi mikrokontrolleri
• Montāža: maizes dēlītim draudzīga

Kā lietot

Pievieno GND pie zemes, bet pārējos trīs tapus pie PWM spējīgām izejām. Izmanto analogWrite() vai līdzīgu funkciju, lai kontrolētu katra kanāla spilgtumu un iegūtu vēlamo krāsu.

Padoms: Lai iegūtu vienmērīgas krāsu pārejas, izmanto PWM frekvenci vismaz 100 Hz. Sāc ar zemām vērtībām, lai nepārslogotu LED.
