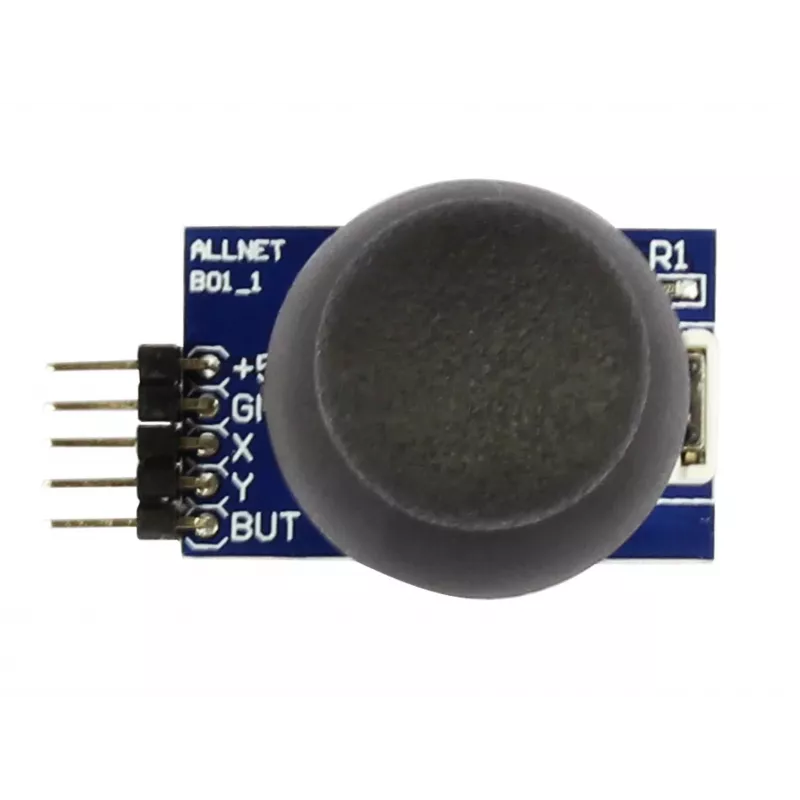

ALLNET 4duino Joystick Module B01 - Analog 2-Axis with Push Button for Arduino, Raspberry Pi

Vai jūsu robotam vai spēļu projektam pietrūkst precīzas vadības? Šis ALLNET 4duino Joystick Module B01 dod divas analogās asis un vienu taustiņu – viss, lai kontrolētu kustības, izvēlnes vai pat dronu.

Priekšrocības

Modulis nodrošina uzticamu analogo signālu ar 10 bitu izšķirtspēju (0–1023), kas ļauj precīzi nolasīt sviras pozīciju. Iebūvētais taustiņš (Z-ass) darbojas kā digitāls slēdzis – ideāli, lai apstiprinātu izvēli vai aktivizētu funkciju. Kompakts izmērs un montāžas caurumi atvieglo integrāciju jebkurā prototipā.

Kam tas der

• Robotu vadības sistēmām – precīza kursa un ātruma kontrole
• Spēļu ievades ierīcēm – džoistiks Arduino vai Raspberry Pi konsolēm
• Izvēlņu navigācijai – ritināšana un apstiprināšana ar vienu moduli
• Dronu vadībai – analogās asis lidojuma parametriem
• Izglītojošiem mikrokontrolleru projektiem – vienkāršs un saprotams

Galvenie parametri

• Tips: analogais džoistika modulis
• Asis: 2 analogās (X, Y) + 1 digitālais taustiņš (Z)
• Izejas tips: spriegums (X/Y), HIGH/LOW (Z)
• Darba spriegums: 3.3–5 V līdzstrāva
• Saskarne: 5 kontaktu header (VCC, GND, VRX, VRY, SW)
• Potenciometrs: 10 kOhm
• Analogā diapazons: 0–1023 (10 bitu ADC)
• PCB krāsa: zila; sviras uzgalis: melns
• Darba temperatūra: -20°C līdz +70°C

Kā lietot

Savienojiet VCC un GND ar 3.3V vai 5V, VRX/VRY ar mikrokontrollera analogajām ieejām, SW ar digitālo ieeju. Nolasiet X/Y vērtības ar analogRead() un taustiņu ar digitalRead(). Modulis darbojas uzreiz bez papildu komponentēm.

Padoms: Lai izvairītos no trokšņiem, izmantojiet īsus vadus un, ja nepieciešams, pievienojiet 100 nF kondensatoru starp VCC un GND pie moduļa.
